标准号T/CPCIF 0069—2020状态
发布时间：2020年11月10日
实施时间：2021年02月11日
管内降膜式再沸器基本信息
标准号：T/CPCIF 0069—2020
团体名称：中国标准化协会
主要技术内容：5.2.1再沸器设计压力不应大于35MPa，设计温度范围：-70℃-600℃，公称直径不大于4000mm。5.2.2液体分布盘包括围堰、分布板及支撑结构。分布板应设置布液孔，且应明确孔径及数量。5.2.3分布板上小孔数量宜与换热管数量相同，或取2倍的换热管数量。分布板上的小孔直径可按下式计算：（5-1）（5-2）式中：S—分布板上小孔的总流通面积，单位为平方米（m2）；Q—分布板上流量，单位为立方米每秒（m3/s）；g—重力加速度，单位为米每平方秒（m/s2）；h—分布板上液位高度，单位为米（m）；d—小孔直径，单位为毫米（mm）；n—分布板上小孔的总数量。5.2.4DN≥2500mm的再沸器需设计多级液体分布盘。5.2.5布膜器流道形式应根据介质物性、换热管内流量进行选择，并通过单管冷模试验确定。5.2.6换热管规格一般按GB/T151的规定，换热管长度一般不小于1000mm。5.2.7液体分布板厚度一般为6-12mm，分布板应平整，平面度公差为2mm，液体静压头为150-200mm。
中国标准分类号：C352 化工、木材、非金属加工专用设备制造
国际标准分类号：71.120.30 热交换器
发证机关：中华人民共和国民政部
行业分类：热交换器

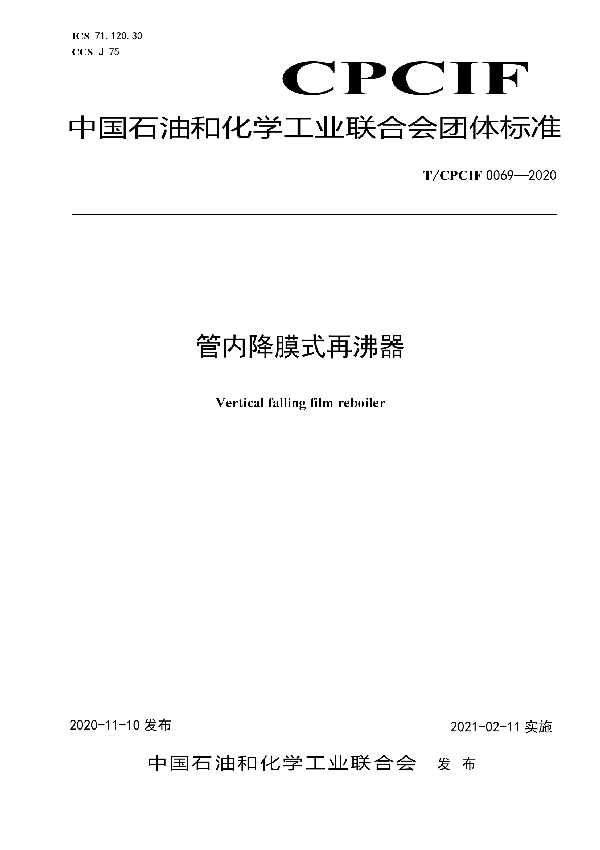

标准名称：管内降膜式再沸器
本文件规定了管内降膜式再沸器（以下简称再沸器）的结构型号、技术要求、检验、标志、出厂文件及包装运输。本文件适用于石油化工、煤化工、轻工、食品、医药行业中使用的再沸器。
