标准号T/CES 033—2019状态
发布时间：2019年08月21日
实施时间：2019年08月24日

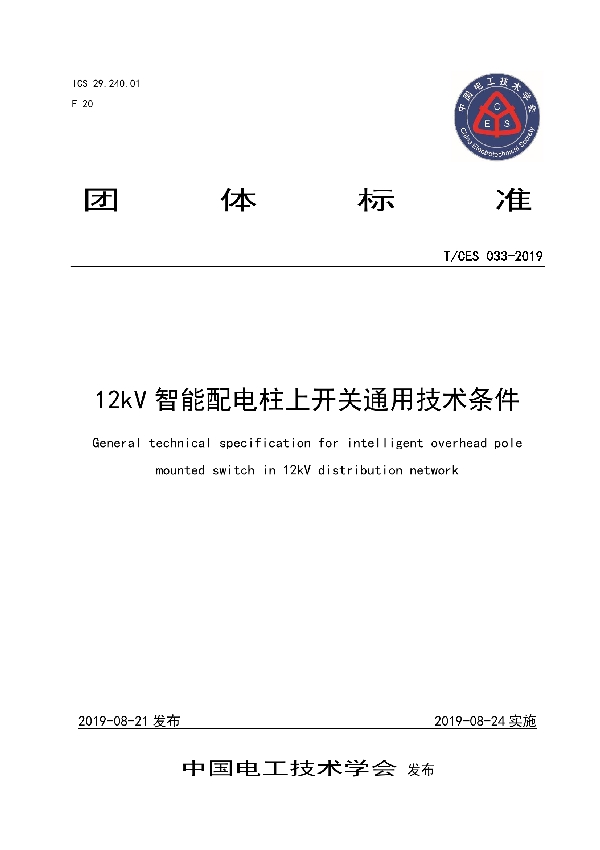

12kV智能配电柱上开关通用技术条件基本信息
标准号：T/CES 033—2019
团体名称：中国标准化协会
主要技术内容：1）范围本标准规定了12kV配电智能柱上开关（以下简称：智能柱上开关）的使用条件，技术要求，设计，制造，试验，运输、储存、安装、运行和维护的一般原则。本标准适用于额定电压12kV，频率50Hz三相电力系统中架空线路用智能柱上开关设备。标准针对12kV配电智能柱上开关的使用条件、功能要求、性能指标、试验项目及应用方式进行了约定，前瞻性的指出了柱上开关的智能化要求、整机准确度要求、整机一体试验要求。2）使用条件使用条件包括周围环境条件，海拔高度，耐污秽等级，风速，覆冰，振动、撞击或摇摆。智能柱上开关与常规户外开关设备使用环境一致，DL/T593-2016中规定户外开关设备和控制设备周围空气温度最高不超过40℃，且在24h内测得的平均温度不超过35℃，考虑到近些年来夏季气温越来越高，以2018年7月份为例，长江中下游和江南多地突破40℃，部分地区体感温度高达50℃。因此将周围空气温度调整为40℃与45℃两个等级可选，由用户决定选取最高空气温度要求。海拔高度、耐污秽等级以柱上开关设备环境要求为主。风速要求一般不超过34m/s（相当于圆柱表面上的700Pa），特殊要求不超过40m/s（相当于圆柱表面上的1000Pa）。按照表1风力等级与风速对照关系，34m/s相当于陆地12级风，40m/s相当于陆地13级风，可适应我国陆地上绝大部分区域。3）技术要求技术要求包括基本功能要求与技术性能要求两部分。智能柱上开关基本功能要求以智能化为核心，除满足传统开关设备与控制设备基本功能外，重点强调线损计算、就地馈线自动化、故障录波、通信规约、信息安全、在线监测与即插即用等智能化功能需求。受限于当前技术瓶颈，一二次融合柱上开关尚不能完全符合智能柱上开关要求，多数功能要求以“支撑”或“满足”表述，本标准的制定旨在指引智能柱上开关阶段性产品的规范发展。智能柱上开关技术性能要求包括额定值、绝缘电阻、局部放电、准确度、交流阻抗、机械寿命、电寿命与温升8部分内容，主要参考DL/T593-2016、T/CES018-2018与DL/T721-2013中关于开关设备、传感器及馈线终端的独立要求，修改调整规定了智能柱上开关整机的技术要求。特别需要注意的是，局部放电要求为1.1倍额定电压时整机测试不超过20pC，智能柱上开关二次回路电压通道交流阻抗不小于10MΩ，电流通道交流阻抗不小于20kΩ。特殊的，为兼顾一二次设备准确度测试中相对误差与引用误差的差异，参考DL/T973-2005与GB/T22264.3-2008中关于数字表准确度的要求，整机准确度选择与参比条件相关的相对误差：r=±(a%+b%×Um/Ux)（1）式中：Ux—被测量的读数值；Um—被测量的满读值；a—与读数值有关的误差系数；b—与满读值有关的误差系数；可以确保绝对误差相比于参比值或额定值均有选择，实际要求较相对误差a%略大，较引用误差b%略大。4）设计与结构设计与结构部分强调影响一二次融合效果或产生较大变化的关键设计要求，主要体现在阻抗匹配、接口结构、接地及防护等级等部分，并新增或重点描述了通信装置要求、小信号传输要求及供电电源部分，确保不因一二次融合导致设备性能下降，实现智能柱上开关的即插即用与装置级互换。针对供电电源中后备电源的带载能力，标准中明确“智能柱上开关在该时间内至少能完成一次O-3min-C-3min-O操作”，后备电源带载能力主要考核智能柱上开关重合闸性能（若具备重合闸功能），其中，O-3min-C中的3min参照GB/T1984-20144.104额定操作顺序章节，C-3min-O中的3min依据GB/T3804-20176.101.1.3关合-开断试验的试验方式中合闸和分闸的时间间隔不应超过3min。本标准兼容弹簧操动机构、永磁操动结构与电磁操动机构，并针对PT供电装置与电容取电部件进行分别要求。此外，为确保装置完整性，也提出了一二次融合设备整体铭牌要求供生产厂家选取。5）试验项目规定了型式试验、出厂试验与现场交接试验需要开展的试验项目，以整机的试验要求为主。相比于传统的一二次设备试验项目，新增了整机准确度试验与通信装置的附加试验两个试验项目。具体试验检测规范相比于传统一二次设备试验存在较大差异，若展开具体试验检测规范进行描述将会导致整个团体标准体量过大，存在头轻脚重的嫌疑，因此考虑将试验检测规范列为独立的团体标准起草。如此一来也有利于国家电网公司与南方电网公司在起草一二次融合柱上开关专项检测规范的制定，有助于团体标准的引用推广。另外，已经于2018年9月6日在杭州组织会议上明确启动《12kV配电智能柱上开关试验技术规范》团体标准的起草工作。6）包装、运输、安装、运行和维护规则参照传统户外开关设备的要求起草智能柱上开关的包装、运输、安装、运行和维护原则，主要参照DL/T844-2003与DL/T593-2016进行编订。7）附录附录部分包含智能柱上开关总装资料性附录A、接口及端子技术要求资料性附录B与铭牌规范性附录C。资料性附录A就智能柱上开关组成进行描述，智能柱上开关由开关设备、供电电源、交流电压/电流传感器、控制设备、电缆及专用连接器与其他非电量传感器等部分组成，并具体细化了开关设备类型、供电电源实现形式与控制设备主要组成部分，较为清晰的描述了智能柱上开关的关键组成部件。附录A对团体标准正文进行辅助性解释，有助于智能柱上开关的模块化设计。资料性附录B详细规定了接口与端子技术要求，以当前仍占主流的TV供电电源与无线通信方式为例，推荐了一种一二次设备之间的接口形式与端子定义。在图B.1中，详细规范了智能柱上开关各组件间的电缆连接要求结构形式，并明确了电压电流信号电缆与遥控遥信电缆分列运行的要求。附录B也对各连接电缆的接口结构与端子定义进行了详细要求。附录B的编写旨在形成智能柱上开关接口的统一规范，确保各组件间接口结构及电气信号的一致，实现装置级互换。规范性附录C参考GB/T11022-2011、GB/T13729-2002、T/CES018-2018中关于部件铭牌，保留单部件铭牌的同时，提出了智能柱上开关整机一体铭牌要求。标定一二次设备的关键参数，并针对影响柱上开关一二次融合的关键技术指标、接口形式与阻抗匹配参数进行了规定，新增电压传感器额定负荷、电流传感器额定负荷、整机准确度、控制设备交流阻抗、控制设备功耗、供电功率、航插型号与航插线缆长度等关键项目。附录C旨在明确智能柱上开关的整体性，实现整机而非单机部件的工程应用。
中国标准分类号：C382 输配电及控制设备制造
国际标准分类号：29.240.01 输电网和配电网综合
发证机关：中华人民共和国民政部
行业分类：输电网和配电网综合
标准名称：12kV智能配电柱上开关通用技术条件
本标准规定了12kV智能配电柱上开关（以下简称：智能柱上开关）的使用条件，技术要求，设计，制造，试验，运输、储存、安装、运行和维护的一般原则。本标准适用于额定电压12kV，频率50Hz三相电力系统中架空线路用智能柱上开关设备。
