标准号DL/T 1080.13-2012状态
发布于：2012-01-04
实施于：2012-03-01

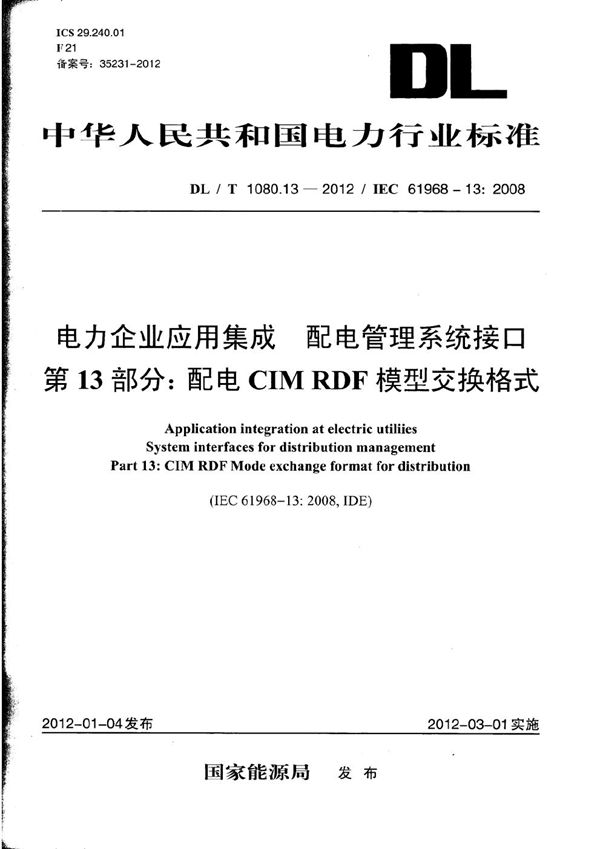

电力企业应用集成 配电管理系统接口 第13部分：配电CIM RDF模型交换格式
标准号：DL/T 1080.13-2012
中国标准分类号：F21
国际标准分类号：29.240.01
批准发布部门：国家能源局
行业分类：无
黄健、沈兵兵 等
国网电力科学研究院、南京南瑞继保电气有限公司等
DL/T 1080标准本部分规定了配电网模型信息交换格式和规则。这些模型信息基于公共信息模型 (CIM)和相关配电网数据。
本部分适用于以批处理方式交换实例数据。按这种方式所导入的电网模型数据应满足网络分析、网络追踪、停电分析、潮流计算等要求。本部分也可用于同步远方控制系统数据库中地理信息系统数据库。 本部分与IEC 61970-452联系紧密，为此本部分内容仅描述与IEC 61970-452不同之处，以减少维护工作。此外，由于IEC 61970-452是未来国际标准，为易于理解，本部分还引用了IEC 61970-452部分内容。
本部分使用DL/T 890.501中表述的公共信息模型资源描述框架(CIM RDF)模式作为元模型框架， 构建包含电力系统建模信息的可扩展标记语言(XML)文档。这些文档的句法称为公共信息模型可扩展标记语言(CIMXML)格式。通过文件传输服务进行模型交换可用于许多方面，尤其是某些应用要求完整的电网模型定义时，需要通过文件传输交换模型。以CIM为基础的通用信息交换使用CIM XML格式，在本部分中对CIM的子集予以标识，以满足特定信息交换要求。
DL/T 890.501中陈述的CIM RDF模式，可转换配电管理系统的电力系统模型，并作为一个XML文件导出，基于XML配电网管理系统电网数据配置见图1。该文档为一种公共信息模型可扩展标记语言文档，这个文档中所用的标签(资源描述)由公共信息模型资源描述框架模式支持，并可对所产生的公共信息模型可扩展标记语言模型交换文件进行语法分析，并将其信息导入外部系统。本部分采用CIM 模型第11版，公共电力系统模型（CPSM)3.0框架。
与使用编程语言相同，创建CIMXML文档有多种方法。可用多种方法使用资源描述框架(RDF))句法得到基本相同的CIM XML文档。这样，创建一个CIM XML文档时，有多种处理CIMRDF模式的方法。下述章节讨论创建CIM XML文档式样的原则。这个原则简化和方便了准确解释电网模型信息的软件的编程，因而创建CIM XML文档时，遵循并使用该原则进行交流非常重要。 对CIM RDF和CIM XML模式定义的一些比较已完成。附录A、B、C、D内容来自于讨论CIM RDF 和公共信息模型可扩展标记语言模式定义(CIM XSD)的论文和文档。配电管理系统可仅使用CIM XSD 消息类型结构，但CIM RDF有以下三个优点：
a）统一建模语言(UML)模型是一种图形模型，而RDF有助于描述这个图形模型。可扩展标记语言定义(XSD)描述分层模型，该模型适用消息类型处理。
b) RDF对于电气领域人员更易读，易理解。
c）是构造本体的基本要求。
如果提出要求，创建工具宜确保CIM RDF和表述的不同消息类型的兼容性，例如与涉及配电网模型表述的DL/T 1080.4和DL/T 1080.3消息类型的兼容性。
