1、 安全通道防护
（1）安全通道防护棚采用型钢搭设，由立柱、侧边防护网和警示标识三部分组成，可用于人员出入的安全通道、施工升降机首层防护棚、物料提升机首层防护棚；
（2）多层建筑防护棚长度不小于4000mm，高层建筑防护棚长度不小于6000mm；
（3）防护棚采用双层顶棚形式，顶层满铺50mm厚脚手板，两层板之间应保持500mm间距；
（4）防护棚外侧用钢网封闭，内侧悬挂安全展板。
安全通道结构正立面图
安全通道结构外立面图

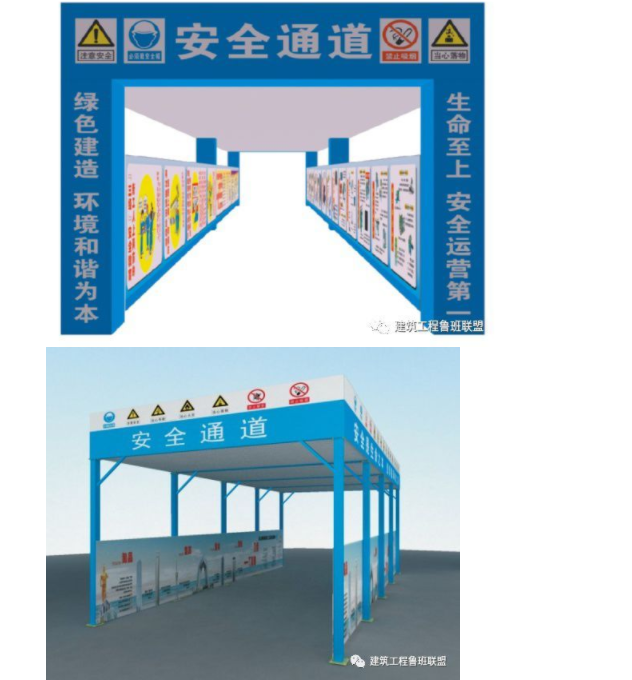

安全通道效果图
2、临边防护
形式一
（1）采用30301.35mm方钢制作，立柱采用50502.5mm方钢，底座为1501008mm孔钢板并使用Ф124个膨胀螺栓与地面固定牢靠；
（2）防护栏杆立杆高度1200mm，栏杆高度1170mm，标准长度为2000mm每档，刷红白警示漆并在中间位置设置180mm高安全警示标语牌，底部设200mm高红白相间挡脚板。
临边防护立面图
形式二
（1）主框采用40403mm方钢制作，每档采用Ф124膨胀螺栓与地面固定，档与档之间采用插接方式；
（2）防护栏杆立杆高1200mm，每档标准长1800mm、1400mm、900mm三种规格，每档刷红白警示漆，中间位置设置250mm高安全警示标语牌，底部设200mm高红白相间挡脚板。

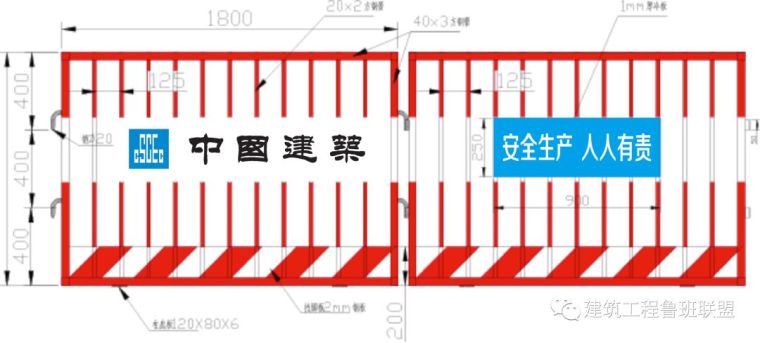

临边防护立面图
形式三
（1）立柱采用40403mm方钢，底座为12012010mm孔钢板并使用Ф124个膨胀螺栓与地面固定牢靠；防护栏外框采用30301.35mm方钢，中间采用钢板网，钢丝直径或截面不小于2mm，网孔边长不大于20mm；
（2）防护栏杆立杆高度1200m，每档标准长度为1900mm、1500mm，每档刷红白警示漆并在中间位置设置250mm高安全警示标语牌，底部设200mm高红白相间挡脚板。
临边防护立面图
临边防护效果图及实景图
3、水平洞口防护
边长1500mm的洞口防护
（1）楼板、屋面和平台等面上短边尺寸小于500mm的洞口，采用盖板方式防护，短边尺寸在500-1500mm之间的洞口，采取预留钢筋网片加盖板方式防护；
（2）采用盖板防护，盖板应坚实，盖板与洞口外沿搭接长度不小于100mm，盖板须保持四周搁置均衡，并用铁钉将盖板与卡固在洞口上的木方钉牢，防止盖板移位；
（3）采用钢筋网片防护，钢筋直径不小于6mm，网格间距不得大于150mm；
（4）盖板上表面刷红白相间警示漆和黑色严禁挪移字样。
效果图
边长1500mm的洞口防护
（1）短边长度超过1.5m的孔洞，四周应使用工具式临边防护，孔洞中间设置水平安全网，若洞口尺寸过大，无法设置水平安全网的，应采取硬质防护措施，并刷红白相间警示漆；
（2）工具式防护栏杆制作尺寸要求见临边防护。

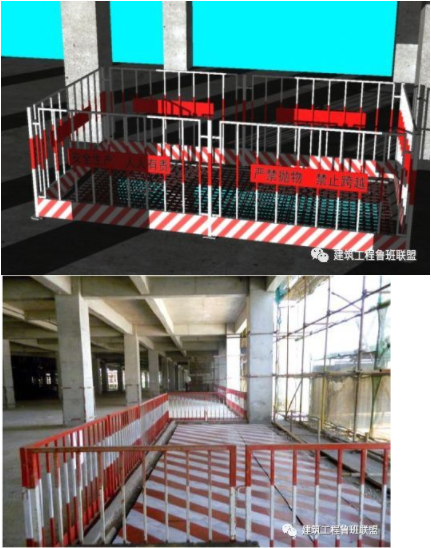

洞口防护效果图及实景图
4、电梯井（管道井）口防护
（1）电梯井（管道井）口安装1500mm高工具式防护门，竖向钢筋间距不得大于150mm，防护门底部安装200mm高挡脚板，采用30301.35mm方钢制作，防护高度地方政府另有要求的，执行当地要求；
（2）防护门和挡脚板刷红白警示漆。
电梯井防护立面图

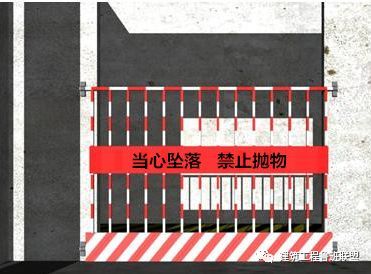

电梯井防护效果图
5楼梯防护
（1）采用工具式楼梯防护，立杆高度1300mm，立杆应固定在楼板（采取预埋钢板）或立杆底部焊接钢板（钢板规格5150150mm）用膨胀螺栓与结构板面固定，梯段长度大于2000mm时，中间须增设一根立杆；
（2）楼梯防护栏杆遇转角处，栏杆连接应采用套管式连接法（套管采用内径大于48的钢管，套管打孔，用螺栓固定连接杆件）杆件插入套管深度不小于200mm；
（3）防护栏杆涂刷红白安全警示漆。
楼梯防护实景图及效果图
.
6、基坑爬梯防护
（1）基坑内上下人员通道设置工具化钢爬梯，应做混凝土底座；
（2）夜间应设置照明措施及警示灯；
（3）钢爬梯应安装附墙装置；
（4）爬梯加工方式采用焊接。
钢爬梯制作及效果图
