一、项目概况
我司承建的某项目位于衡阳市雁峰区，建筑面积约为15800㎡。一栋单体建筑，一层整体地下室，层高5.7m，正负零以上为住宅楼，层高2.9m，共34层。项目有以下特点：
01、住宅楼结构类型为剪力墙结构，各单体工程面积少，阳台多，结构悬挑部位多，受力复杂，使得架体节点处理较难，细部构造处理是本分项工程的控制重点。
02、建筑结构外形不规则，阴阳角较多，悬挑梁布置难度大。
03、本工程层数较多，高度达100米，不同高度受风荷载影响不同，对于连墙件的布置要综合考虑。
04、项目工期紧，且四个标段四个施工企业同时施工，四个标段在裙楼位置设后浇带相互连接。
05、甲方对质量的要求非常高，要求杜绝外墙渗水等质量问题的出现。针对项目的特性，采用传统传统工字钢悬挑脚手架，在进度和外墙质量的控制上很难满足要求
项目部通过多方渠道了解，租赁一种较为适合项目实际情况的新型悬挑脚手架装配式悬挑脚手架。新型悬挑脚手架采用全新的安装和拆除的方案：在建筑物主体结构的外围混凝土墙、柱、梁内，准确定位预埋内置方形钢制螺母的塑料管，只需要采用螺栓杆就可以将悬挑型钢梁、斜拉杆、斜支撑及连墙钢管等构配件。牢靠地固定在建筑物外墙主体结构的侧面，形成一个稳定的承力架，所有构配件均不需要穿越墙体。建筑施工完毕后可迅速拆除整个脚手架。通常情况下，悬挑钢梁长度1.2-2.0米可人工安装，轻量化操作。新型悬挑脚手架不需要穿墙入室，有效保证了主体结构的施工质量，外墙没有留下任何的穿墙洞口，消除了日后楼面、墙体的渗漏隐患。相对于传统的悬挑脚手架，新型悬挑脚手架在节约人材机和保证施工质量方面具有明显的优势。以下介绍装配式悬挑脚手架搭设技术在本项目上的应用：
装配式悬挑脚手架搭设工艺流程：
绘制平面布置图进行预埋件定位预埋件设置安装悬挑主梁立杆定位点设置纵向扫地杆立杆横向扫地杆横向水平杆纵向水平杆(格栅) 连墙件悬挑主梁上拉杆设置剪刀撑铺脚手板扎防护栏杆扎安全网
二、主要施工工艺
1、绘制平面布置图进行预埋件定位
根据项目结构图和建筑图结合《建筑脚手架安全技术统一标准》和《建筑施工扣件式钢管脚手架安全技术规范》等有关规范，绘制专项的装配式悬挑脚手架搭设平面布置图。
2、预埋、安装悬挑工字梁
梁外侧无悬挑板，内立杆与外墙间距300mm内、外立杆间距830mm。悬挑型钢梁为1.23米长(＜1.75米时)，采用上拉式悬挑承力架。
梁外侧有600mm凸窗板，内立杆与外墙间距900mm，内、外立杆间距630mm。悬挑型钢梁为1.63米长(＜1.75米时)，采用上拉式悬挑承力架。
梁外侧有＞600mm凸窗板，内立杆与外墙间距＞1020mm，内、外立杆间距630mm。悬挑型钢梁＞1.75米时，采用上拉式悬挑承力架 + 增设斜支撑杆方式搭设。
传统悬挑工字钢缺点:（1）伸入室内的型钢梁布局复杂，妨碍室内建筑垃圾清理及施工人员行走。（2）型钢穿过墙体，容易破坏混凝土梁、板构件，容易引起楼面渗水漏水。（3）拆除型钢梁前，可能还需要在现场切割U型锚固环，拆除后还需要补洞、补贴砖，增加了施工时间。
新型悬挑脚手架优点:（1）不需穿墙安装，根本不会损坏混凝土墙、梁、板等结构，有效杜绝外墙渗水漏水现象，能有效保证主体结构的施工质量。（2）型钢梁工字钢耗材少，安装拆除无需塔吊配合，轻量化操作，方便快捷。（3）室内没有型钢梁妨碍建筑垃圾清理及施工人员行走，各种施工工序可交叉进行，施工现场简洁、美观。（4）悬挑型钢梁与建筑物主体结构的固定是采用可拆式预埋高强螺栓，型钢梁拆除后，预埋螺栓还可回收重复使用。5、与传统做法的悬挑型钢梁对比，既节省型钢及U型预埋件，同时又节省了拆除传统型钢和预埋件后所需的切割、补砌筑等环节的费用和工时。
3、特殊部位悬挑梁布置：
(1)悬挑板结构部位：悬挑梁支承点应设置在结构梁上，不得设置在外伸板上或悬挑板上。

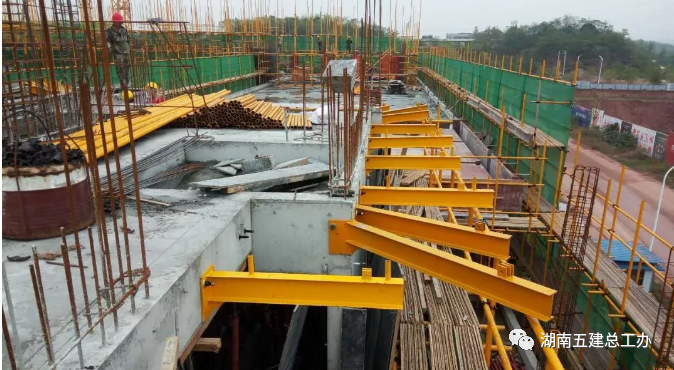

(2) 建筑结构阳角部位：悬挑梁宜扇形布置，转角装一根45℃工字钢悬挑梁，两边各装一根带斜度悬挑梁，使架子内外立杆都落在悬挑梁上。
(3) 施工电梯部位由于脚手架使用时间不同，施工电梯架体与两端架体断开设置，施工电梯布置在（25～33）交（A）轴阳台上。详示意图
4、新型连墙件设置

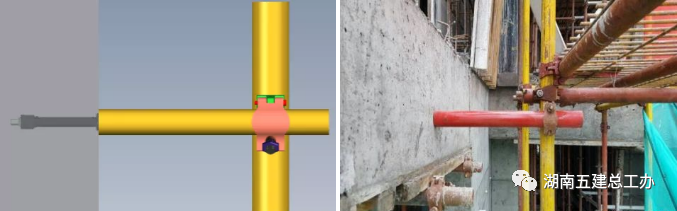

传统做法的连墙件是将连墙钢管直接穿墙入室加以固定，拆除脚手架后，会留下很多孔洞。后期补洞时，还需氧焊气割预埋进去的钢管及扣件。不但浪费材料，而且耗时耗工。对传统连墙件的不足之处，新型悬挑脚手架采用各项技术指标及安全性能达标的新型连墙件如下图所示：

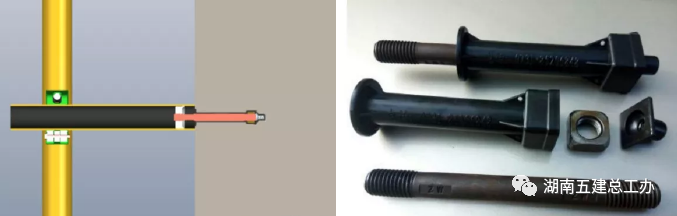

新型连墙件，是由内置方形钢制螺母的特制塑料管预埋件、内置圆形钢制螺母的连墙钢管及双头螺纹的螺栓杆等三部分组成。拆除脚手架后，外墙上不会留下破坏性的穿墙洞口。还能根据现场情况需求，定制长度不等、各种规格的连墙杆。

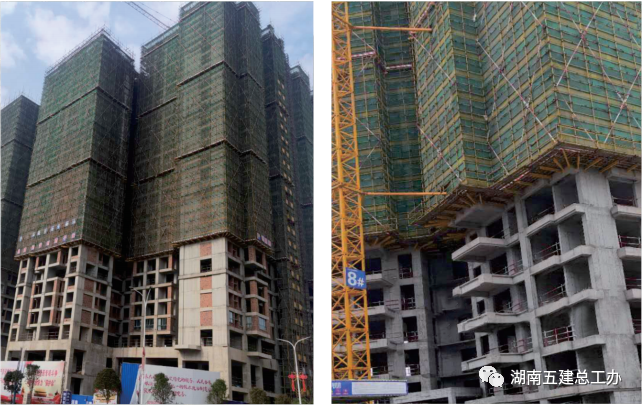

衡阳中房美丽白沙项目新型悬挑脚手架搭设工作目前基本完成，项目部通过以往的经验对比，装配式悬挑脚手架搭设采用在建筑物外侧进行预埋螺栓锚固连接，所以工字钢用量比传统悬挑脚手架节省了室内梁板的锚固长度，通过测算比较，相比传统的悬挑脚手架，项目部工字钢材料节约55%左右，但材料租赁费用新型悬挑脚手架略高，总体比较来看，在材料租赁费用方面，新型悬挑脚手架相对于普通悬挑脚手架费用略有提高。不过新型悬挑脚手架施工方便，轻量化操作，安全可靠，且不影响其他工序的施工，多种工序可交叉进行，有效的提高了施工效率，优化施工流程，在外架搭设工作上，为项目部缩短了时间，确保项目整体工期满足甲方及公司的要求。装配式悬挑脚手架施工过程中不需要现场焊接、切割等工序，有效的消除了火灾隐患，现场安全生产得到了有效的保证。这种装配式的搭设方式，通过预埋螺栓连接，并采用防水材料进行封堵，杜绝了传统悬挑渗漏的质量问题，在外墙防渗方面得到了监理、甲方以及监管部门的一致认可。
