1、蜂巢芯空心楼盖简介
现浇混凝土蜂巢空心楼盖是一种新型混凝土楼盖技术。该技术是利用蜂巢芯的系列产品在现浇混凝土板中铸塑成内部空间承力单元，形成传力明确的现浇混凝土双向网格肋的水平结构体系，从而起到承受荷载的效果。
蜂巢芯楼盖由蜂巢芯、现浇钢筋混凝土纵横肋梁和框架梁组成。其中，蜂巢芯是以高强无机胶结料为主要原料，辅以纤维增强，底部带有加强筋复合而成的具有整体性的空心构件，如图1.1。该楼板的传力途径如下：由蜂巢芯之间的空隙形成工字形肋，按双向正交工字形井字梁将楼板曲格内的荷载传至周边框架梁上，通过框架梁与框架柱共同形成空间受力体系。

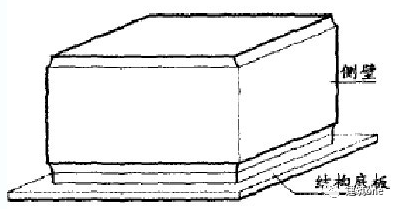

图1.1 蜂巢芯结构外形
蜂巢芯空心楼盖具有以下特点：
1．此种楼板由于较为平整，没有凸出的主梁和次梁，使分隔墙的任意布置成为可能，空间更加开阔美观，这对经常需要变动间隔的公共建筑尤为适合。
2．减小了结构高度，大约每十层楼就可以增加一层楼而总高度不变。
3．大大降低了噪音的传递，具有良好的隔音效果。
4．减少了热量的传递，使楼盖的隔热、保温性能得到了显著的提高。
5．节约了材料、减轻自重，有利于抗震及减小竖向承重结构和基础的负荷和造价。同时，施工简单，缩短了工期节约了成本，有显著的经济效益。
2 案例解析
成都市高新区川投调度中心大楼结构形式为主楼采用钢框架（钢管混凝土柱）-钢筋混凝土筒体结构，总建筑面积约95443m2，其中地下3层（含人防4300m2）。地上包括1#、2#办公楼和中庭三部分组成，其中1#楼20层、局部21层，建筑檐口高度90.15m；2#楼22层、局部23层，建筑檐口高度98.15m；中庭15层，建筑檐口高度64.35m。抗震类别为丙类，抗震设防烈度为7度。主楼5～22层为办公用房约56500m2，裙楼1～4层（含商务中心、员工餐厅、健身设施、国际交流中心设备机房）约12702m2，地下室三层（含厨房、设备机房、地下车库等）约26241m2。为了增加建筑层高，同时节约造价，地下室负二层和负一层楼板采用GBF蜂窝密肋空心楼板结构。
蜂巢芯型号规格为900900、900800、900500及900400，其余型号采用150-300圆管配套，排放如示意图2.1。
3 结构布置
本工程负二层分为人防区和非人防区，负一层全部为非人防，除核心筒区域以及外墙周边部分采用现浇混凝土板以外，其余部分全部采用GBF蜂巢芯空心楼盖+框架梁结构。人防区域和非人防区域蜂巢芯布置分别如图3.1，图3.2。

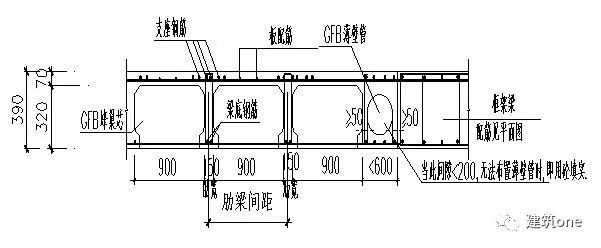

图3.2 非人防区域GBF蜂巢芯排放及肋梁配筋
4 工艺流程及注意事项
4.1 工艺流程
现浇混凝土蜂巢芯楼盖的施工工艺流程如图4.1
4.2 施工技术措施
4.2.1 模板工程
（1）必须根据楼盖的总厚度、暗梁的宽度与平面具体位置作恒载取值，进行竖向和侧向稳定计算和板面竖向支撑架抗冲切计算设计模板、龙骨与支撑。

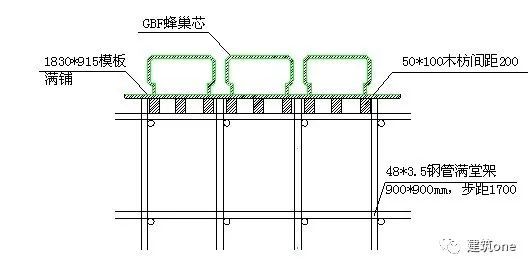

本工程蜂巢芯模板支撑体系采用183091518mm厚九夹板，木50100mm，支撑采用483.5钢管。木枋间距不大于200mm，板模铺钉九层板时四周及接头处钉牢，中间尽量少钉或不钉，以利于拆模。模板必须撑牢、拉紧、防止向外倾覆。立杆间距按900mm布置。
（2）模板按照要求一般为起拱2.5%～5.0%，对于不铺设模板的蜂巢芯楼盖，暗梁及边梁底部铺设模板，并应从梁边伸出20公分以上模板，便于蜂巢芯底板同模板的搭接避免该部位的漏浆。本工程梁板中间起拱3.0%且不大于20mm，在大跨度起拱时考虑楼板周边、角部折线处的过渡，起拱量要比常规稍低，模板支撑统一按板底标高搭设。为保证结构标高的准确，在梁底和板底中加设了独立的可调支撑。
（3）由于空心楼板对楼板本身的削弱，所以拆除模板时要求保证混凝土强度达到设计强度的100%。
4.2.2 蜂巢芯的安放
（1）蜂巢芯模被吊至安装楼层排放前，必须对其外观完好情况逐个检查，蜂巢芯盒体破损不得超过下表4.1所规定的标准，对有可能漏入混凝土物料者，均需进行封补、填塞后，方可铺设。缺损严重超标者不得使用。

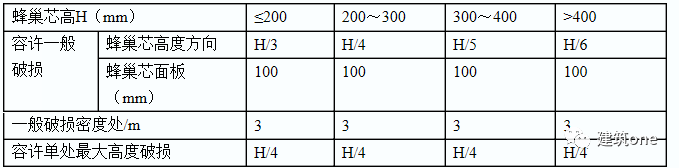

表4.1 蜂巢芯破损容许修补标准
（2）模板安装完毕，验收合格后，对暗梁、盒芯、预埋管、孔等作放线定位。
（3）调整放线，确保蜂巢芯之间，以及与暗梁、墙、柱之间的间距满足设计要求。
（4）蜂巢芯楼盖的预留水电线管盒应尽量布置在肋梁位置。不能布置在肋梁内的预埋盒可在相应位置摆放蜂巢芯及配件，管线布置在肋梁内。
（5）盒芯的摆放原则：从梁边开始向另外一边应按布置平面图摆放标准盒芯，如设计未作要求，蜂巢芯与梁、墙钢筋的净间距10mm，与预留孔洞的净间距50mm。暗梁与柱相交核心部位采用相应的配套产品。并应采取切实有效的抗浮措施，本工程采用14的铁丝将蜂巢芯盒绑扎在肋梁或框架梁的底筋上。
（6）蜂巢芯在跨边不合模数处安装蜂巢芯配套盒或相应的圆管配件。梁边采用圆管配件或摆放不下蜂巢芯配件而设置实心混凝土区域应设计配置构造钢筋。
（7）盒芯的各肋边应控制在同一条直线上。
（8）盒芯摆放前应清扫干净，盒芯安装过程中应在底部方木或模板上加木楔调平，并在上部随铺垫木加以保护。
（9）盒芯在安装的过程中，对损坏的盒芯进行调整，合格后方可转序施工，并作好隐蔽记录。
4.2.3 钢筋工程
（1）蜂巢芯肋梁的底筋安装完毕后，必须进行初验，并确定钢筋的垫块完整可靠后，方可进行铺设蜂巢芯的施工，蜂巢芯铺设完毕，肋距调整顺直后再摆放钢筋。
（2）楼板面钢筋不宜在支座处断开，宜在板四分之一跨处搭接。
（3）肋梁钢筋应在预埋接线盒定位后进行绑扎，并应保证钢筋与蜂巢芯之间有足够的混凝土保护层。面筋、通长筋和负筋摆放在同一平面以减少梁柱接点处钢筋的高度，宽扁梁宽大于柱宽的情况及暗梁柱帽的处理按设计图纸确定。
（4）楼盖面层钢筋安装完毕，应按现行国家规范完成钢筋工程隐蔽验收合格后方可进行混凝土浇筑施工。
4.2.4 混凝土工程

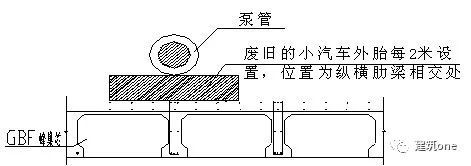

（1）泵送混凝土的泵管应尽可能的从宽扁梁上架设，若确需从蜂巢芯顶面架设泵管，应在纵横向肋梁交叉处的混凝土泵管下垫放减震物，如废旧的小汽车外胎以缓减泵管对盒芯的冲力，如图5.1。
（2）混凝土的浇筑，宜延蜂巢芯的纵轴单向进行；混凝土的塌落度宜取15～18cm，且布料与震捣同步进行，以保证肋间混凝土充填饱满，无积存气囊、气泡。
（3）混凝土用粗骨料的最大粒径应根据内模形式和混凝土浇筑要求，不宜大于空心楼板肋宽的1/2和板底厚度的1/2，且不得大于31.5mm。
（4）浇筑混凝土蜂巢芯楼盖时，宜采用小型插入震动器（3cm）震捣，不得将震动器直接触压蜂巢芯进行震捣。
（5）蜂巢芯高度超过450mm的楼板，混凝土浇注时宜分次进行。第一次布料高度不超过芯盒高度的3/5，待震动棒震实再进行第二次布料。
（6）在浇筑混凝土时，如遇现场蜂巢芯变形过大或破损，应及时采用支护挡板措施，用以抵抗混凝土对蜂巢芯的压力，以蜂巢芯盒内不进混凝土为准。
（7）混凝土浇筑时要安排专人随浇筑作业及时修补调整盒芯和钢筋。
5 案列实物

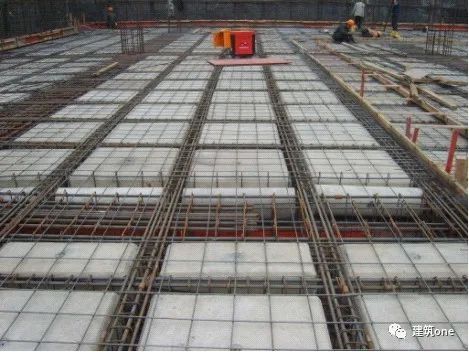

图5.1 GBF蜂巢芯现场摆放图

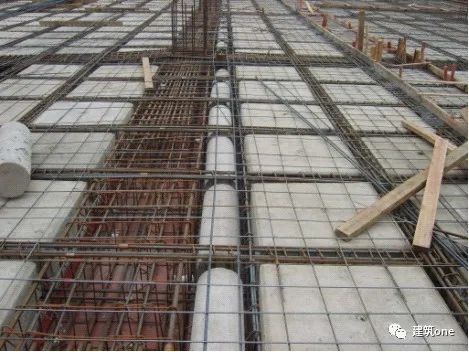

图5.2 GBF蜂巢芯薄壁圆管
6 小结
本工程采用GBF蜂巢芯空心楼盖结构，与无粘结预应力无梁楼盖、实心无梁楼板比较，无柱帽，实现了真正的平板，使用功能得到了改善，同时由于楼板混凝土体积减少，减轻了自重，并且具有较好的抗震性能，良好的隔音、保温隔热等特点。而且由于建筑材料的节约与施工的便利，带来了良好的经济效益。相信在建筑业以后的发展中，这种楼盖体系会具有较为广阔的应用前景。
