总结四种脚手架各自技术要点

一、四种模板支架形式及参考规范

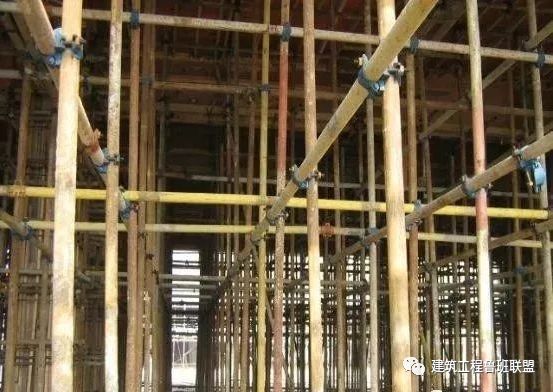

1、钢管扣件式

参考规范:JGJ130-2011《建筑施工扣件式钢管脚手架安全技术规程》

2、碗扣式

参考规范:JGJ166-2016《建筑施工碗扣式钢管脚手架安全技术规程》

3、承插型盘扣式

参考规范:JGJ231-2010《建筑施工承插型盘扣式钢管支架安全技术规程》

4、直插型盘扣式

参考规范:T/CCIAT0003-2019中国建筑业协会团体标准《建筑施工承插型轮扣式模板支架安全技术规程》

二、四种形式架体技术要点进行对比

扫地杆及顶部水平杆设置位置

U托设置技术要点

剪刀撑设置要点

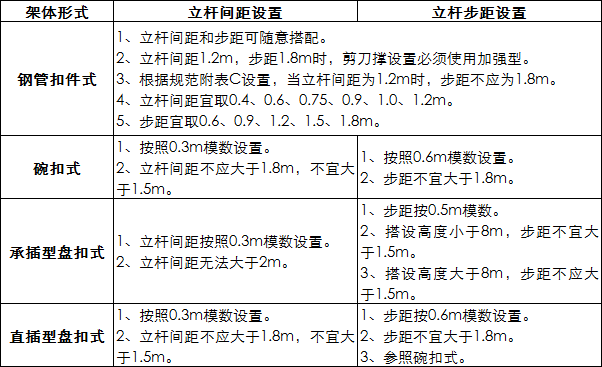

常规架体参数

脚手架,技术要点
