现浇钢筋混凝土楼板基础知识

优点:优点是整体性好、刚度大、强度高、抗震性能好、结构布置灵活,能适应各种不同的平面形状。

缺点:缺点是劳动强度大、现场湿作业多、模板利用率不高、施工工期长。

现浇钢筋混凝土楼板分类

按现浇钢筋混凝土楼板的基本构成形式可分为平板式楼板、梁板式楼板和无梁楼板三种。

(一)平板式楼板

概念:墙体开间或进深较小时,楼板可直接支承在墙体上,称为平板式楼板。

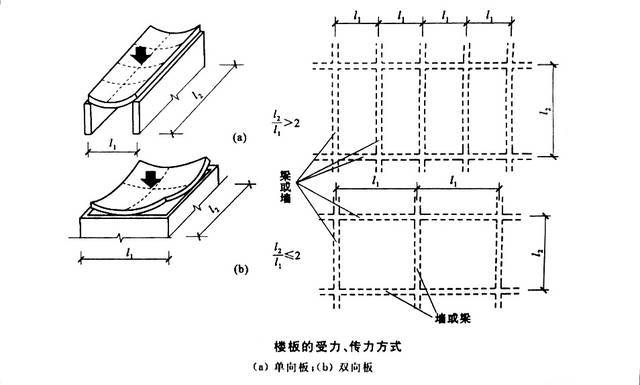

分类:平板按受力特点分为单向板和双向板。

1.当板的长方向与短方向之比大于2时,则把它看成单向板,这时荷载向一个方向传递。

2.当板的长方向与短方向之比小于等于2时,则把它看成双向板,这时荷载向两个方向传递。

如下图:

构造:

1.单向板的板厚为板短边跨度的1/35~1/30,双向板的板厚为板短边跨度的1/40~1/35。

2.板的最小厚度为60mm。

3.双向板厚为80~160mm。

4.民用建筑楼板板厚为70~100mm。

5.工业建筑楼板板厚为80~180mm。

适用:平板式楼板适用于有许多小开间的房间的建筑物,特别是墙承重体系的建筑物,例如:住宅、旅馆的走道、厨房、卫生间等。

特点:平板式楼板底部平整,可以得到最大的使用净高。

(二)肋梁式楼板

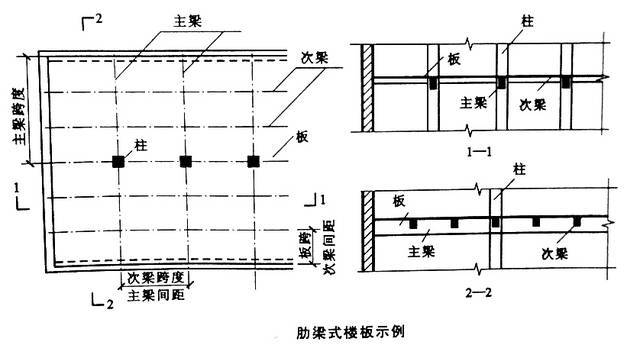

当楼板的跨度太大时,在楼板中增设主梁和次梁,形成肋梁式楼板就能满足较大空间楼板的需要。

如下图:

分类:

1.次梁楼板:楼板的跨度在4~6m时,板中设次梁。

荷载传递顺序:板次梁墙或柱。

2.肋梁楼板:楼板跨度超过5m时,板中设主、次梁形成肋梁楼板。

荷载传递顺序:板次梁主梁墙或柱。

组成:肋梁式楼板由主梁、次梁、单向板组成。

截面尺寸:肋梁式楼板中梁截面的尺寸确定与房间的大小有关。

1.主梁的经济跨度为5~8m,梁高为跨度的1/14~1/8,梁宽为高度的1/3~1/2;

2.次梁的经济跨度为4~6m,梁高为跨度的1/18~1/12,梁宽为高度的1/3~1/2;

3.板的经济跨度为1.7~3m,厚度60~80mm。

(三)井式楼板

特点:井式楼板在两个方向的梁截面尺寸相等,间距相等,板为方形双向板。

适用:当房间平面为方形或接近于方形(长边与短边之比不大于1.5)时,可采用井式楼板。

截面尺寸:井式楼板的跨度可达30m左右,梁间距一般不超过2.5m,最大不超过3m。

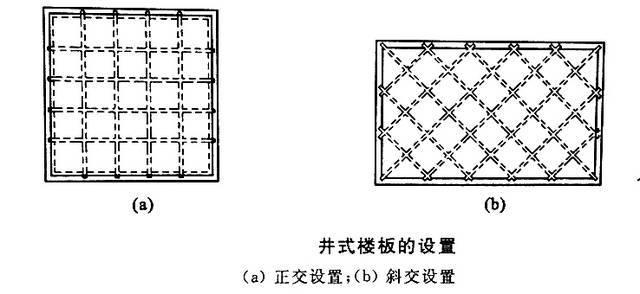

设置:梁可与房间正交设置或斜交设置,梁高按短边跨度的1/30~1/20取值。

如下图:

(四)无梁楼板

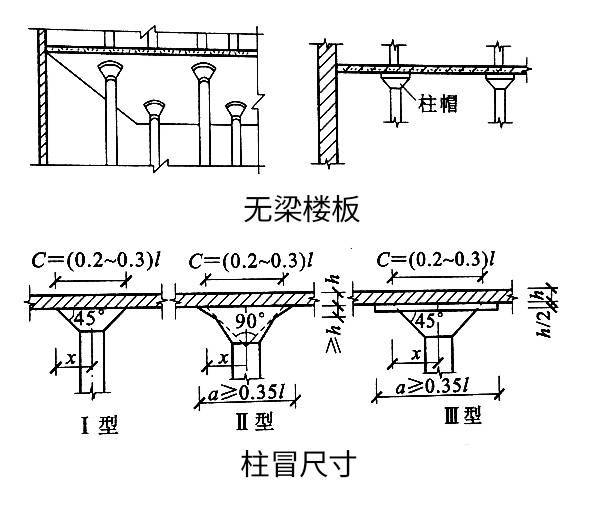

无梁楼板是以结构柱与楼板组合,为了增加柱子支承面积,在柱顶设柱帽。楼板可以通过柱帽支承在柱子上,可以有效增加房间净高。一般用于商场、仓库、书库、车库等建筑。柱网尺寸一般为6m6m、6.6m6.6m,板厚不小于120mm。

如下图:
