普通的幕墙一般通过连接件把幕墙框或面板与主体结构固定即可。但对于特别高大的幕墙，就需要设计专门的支承钢结构，有实腹梁柱、桁架、索网、索桁架、纯玻璃结构等形式。
幕墙结构承受的荷载包括竖向重力荷载和水平荷载（风荷载为主），相应的需要两个方向的传力体系。当然，也可以将两个传力体系合二为一。
对于幕墙竖向自重荷载，一般采用吊挂式或下承式；对于水平风荷载，一级支承构件可以是立杆、横杆或双向受力。
之前小 i 介绍过索网幕墙、索桁架幕墙、纯玻璃结构，系列文章见文末链接。今天再分享几个有趣的案例，看结构工程师如何在幕墙结构设计中发挥创造力。
实腹梁柱
实腹截面的钢立柱是最常用幕墙支承结构形式。出于建筑立面效果的考虑，一般要求构件截面在立面上的宽度尽量小。
当截面宽度小到一定程度，钢柱就变成了一块厚钢板。虽然从力学角度考量的材料效率和受力稳定性并不好，但外观轻薄、加工方便、避免了小尺寸构件的焊接变形，深得建筑师青睐。

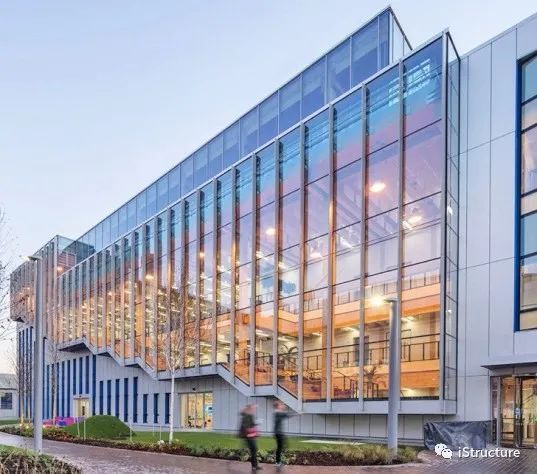

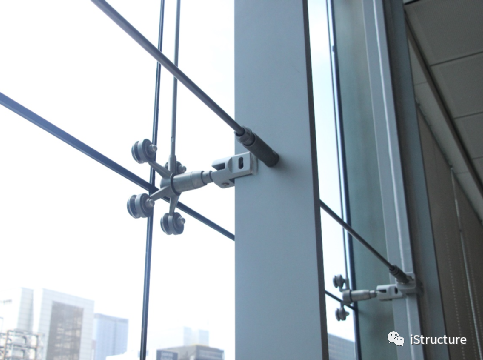

由于厚钢板构件的截面宽度过小，构件弱轴稳定问题很突出。常见设置水平方向的钢拉索，以约束构件的失稳。如上图所示，每道横向约束由两根拉索组成。

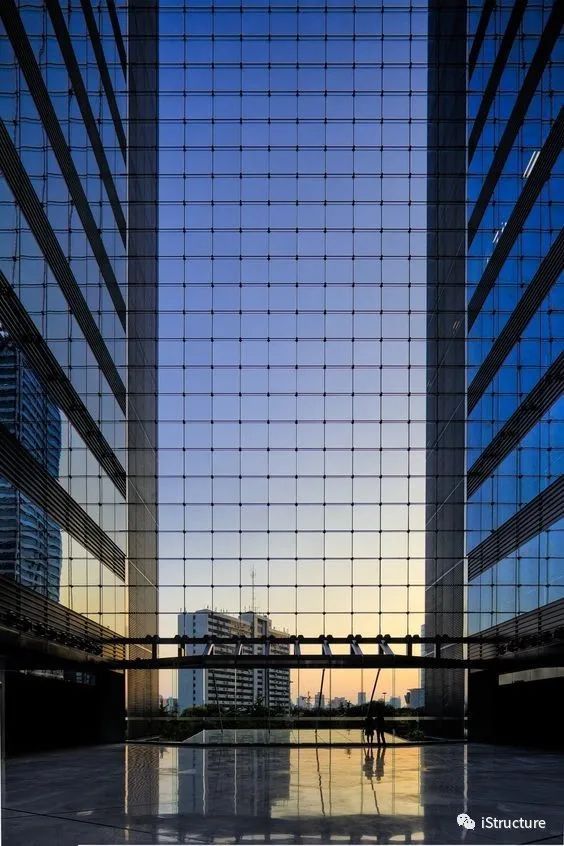

如果幕墙柱不承受竖向力，或者上端吊挂受拉，其稳定性能得到提高。下图案例所示的幕墙柱之间通过钢拉索约束钢柱失稳。同时，另有一道靠近玻璃面板的钢索吊挂着点式爪件，承受着幕墙的重力荷载，幕墙钢柱仅承受水平荷载。
空腹桁架
空腹桁架、平面桁架、立体桁架形式的幕墙，由于桁架杆件数量大、视觉重叠，很难做到通透而细致。偶尔也有特例。

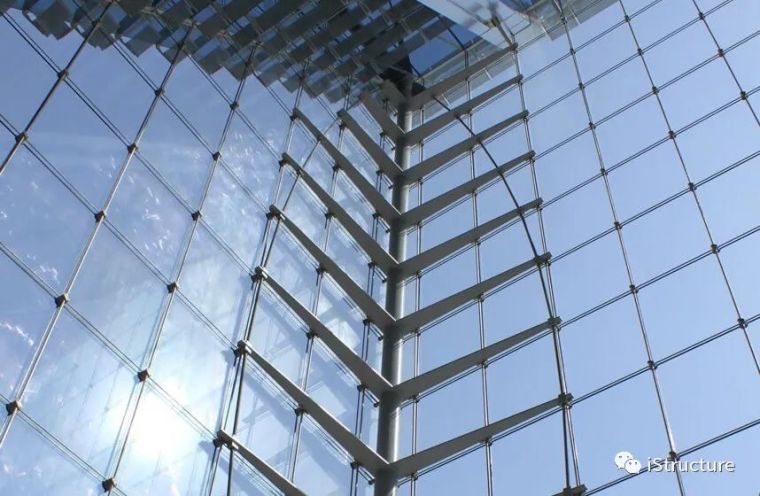

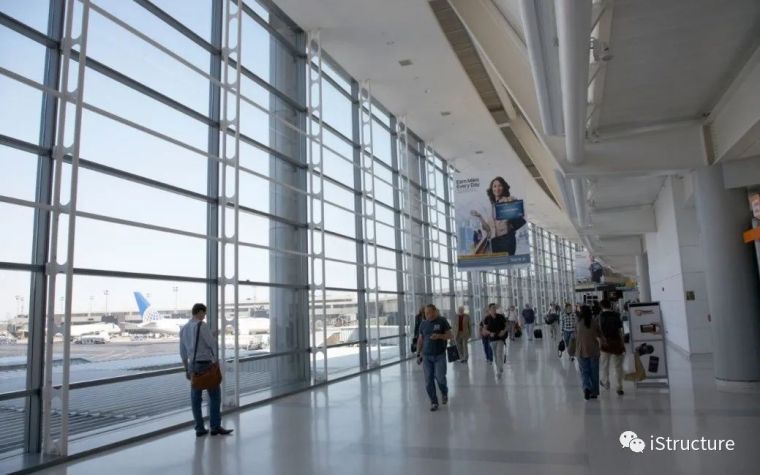

纽瓦克国际机场候机廊的幕墙，幕墙柱的间距较小(约3~4m)，每根幕墙柱负担的荷载小。设计上把常规的实腹式幕墙柱截面，离散成空腹桁架的细小杆件，并不觉得笨重。
细节处理方面，桁架腹杆用钢板代替并且切出圆角，使得钢结构外观上更像腹板开孔的梁；桁架之间的连系杆与幕墙横框错开，避免两者重叠显得构件太大，意外地呈现出相对匀质的立面。

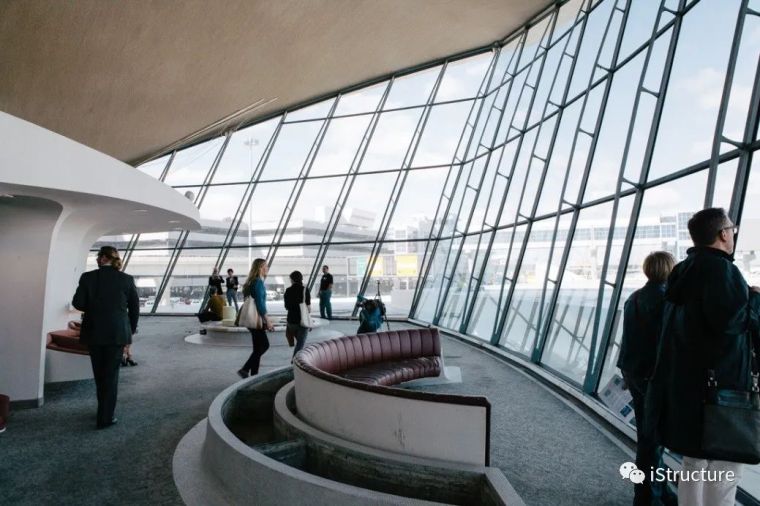

约翰肯尼迪国际机场的幕墙柱也类似，空腹桁架柱采用小管径构件，桁架两端的弦杆捏拢收小，腹杆为纺锤形方管。细部设计方面，钢结构与玻璃面板的连接显得更加紧密。

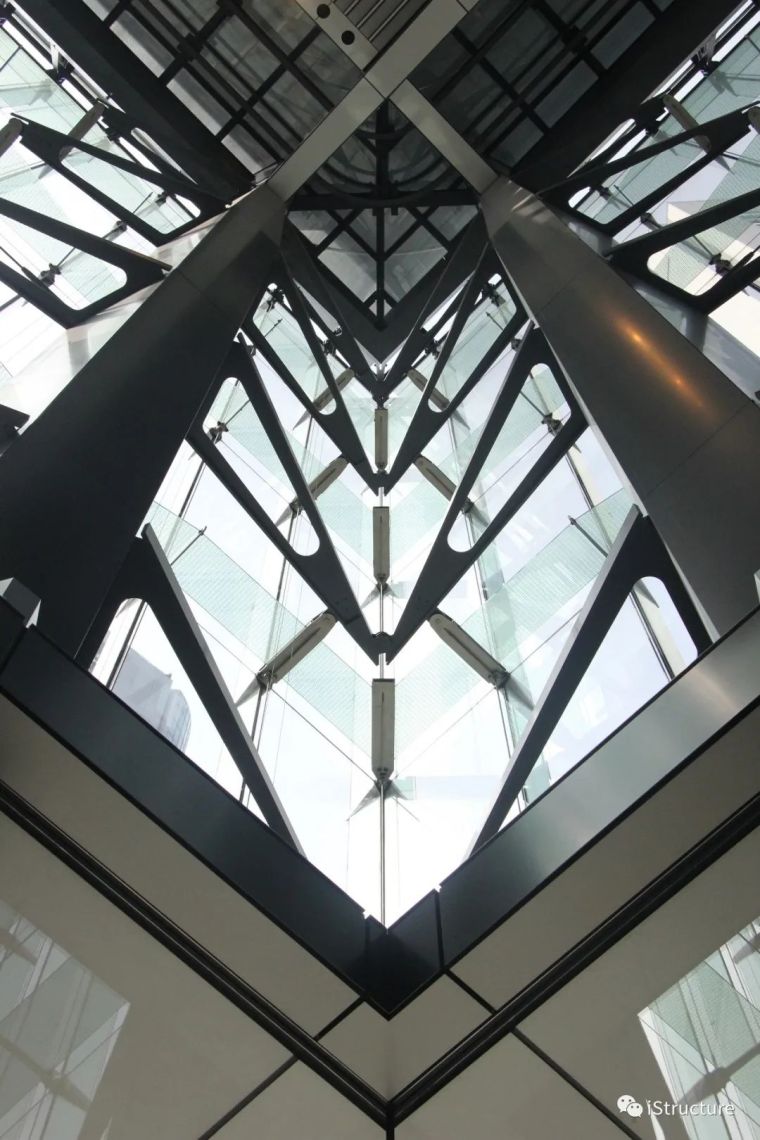

当然，也有把双向桁架，甚至三向桁架用作幕墙支承结构的案例。

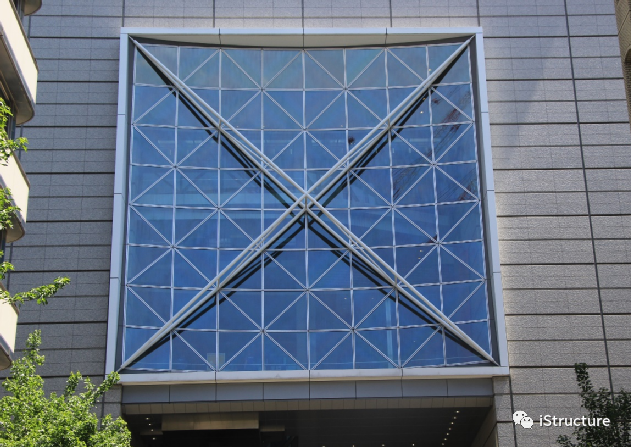

YAMAHA乐器银座店的幕墙设计取自弦乐器的意像，采用索幕墙形式。立面大部分为斜放的网格，仅在首层因开门和橱窗位置竖直板块。
因此，上部的幕墙索网按照斜交网状布置，锚固在建筑两侧强壮的侧墙上；而首层为简洁的竖向单索幕墙。两种索幕墙通过二层的刚性桁架转换。

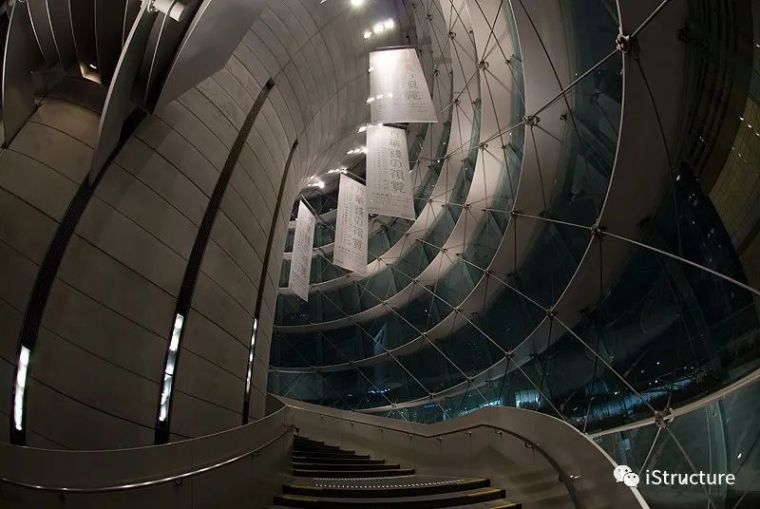

东京Mori美术馆是一栋圆桶形的建筑，主体的竖向和抗侧结构为建筑中心的钢结构支撑筒体。像酒桶形的立面幕墙并不适合采用索网结构，因为施加预应力的钢索会使单曲率幕墙面向内收紧，结构体系不稳定。
本项目幕墙设计的巧妙之处在于，设置一道道环向的钢横梁，限制索网向内收紧的变形趋势，实现了桶状的索网幕墙。
在交叉索网中施加预应力形成抗风抗震所需的水平刚度；沿立面竖向设置更加纤细的拉索吊挂幕墙重量；横梁设计成环形的钢片，即交叉索网和竖向索索力的水平分量，同时用来固定玻璃板块。三者相辅相成。
我们知道索网幕墙内有很大的拉力，因此需要周边主体结构提供一定的刚度和承载力。有没有其它方法？
Sowwah Square项目中，转角处并没有强壮的主体结构支承索网幕墙。结构工程师设计了两个平面上的鱼腹形索桁架来承担水平向索力。角部的钢立柱只承受轴力，截面有机会做得很小。
不过，鱼腹形索桁架的刚度可能比较小，是否与索网幕墙的索力和变形协调，尚需进一步考证。
玻璃肋幕墙

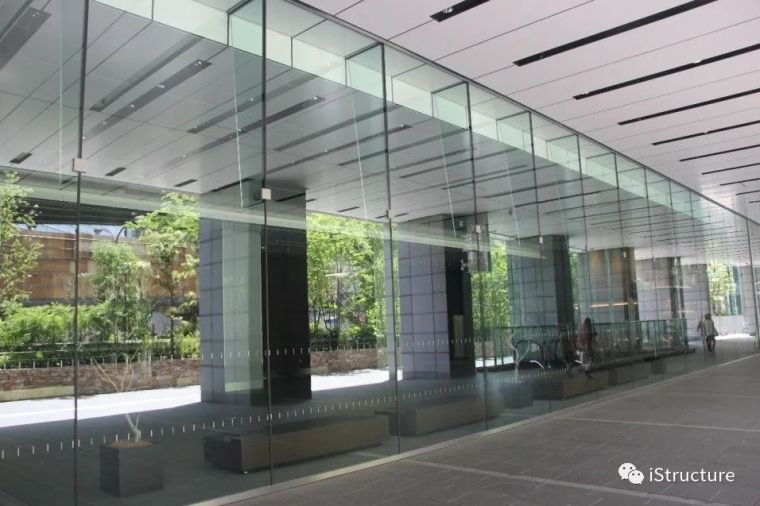

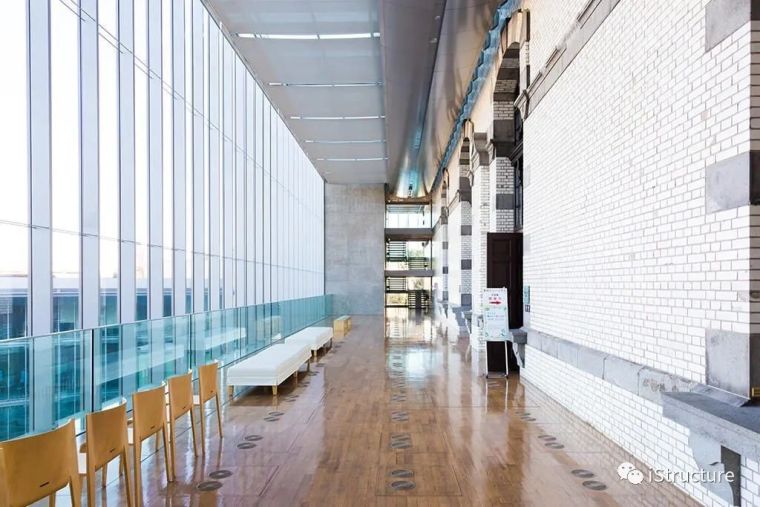

为了实现视觉上最大程度的通透，有些玻璃肋幕墙设计上，取消了人视高度范围内的肋板，仅保留立面的上半部分肋板。玻璃肋呈悬臂受力的状态，形状也呈上宽下窄。
一些项目案例中，直接利用靠近幕墙的主结构柱作为幕墙系统的一级支承，再辅助以二级构件，构成完整的幕墙结构体系。

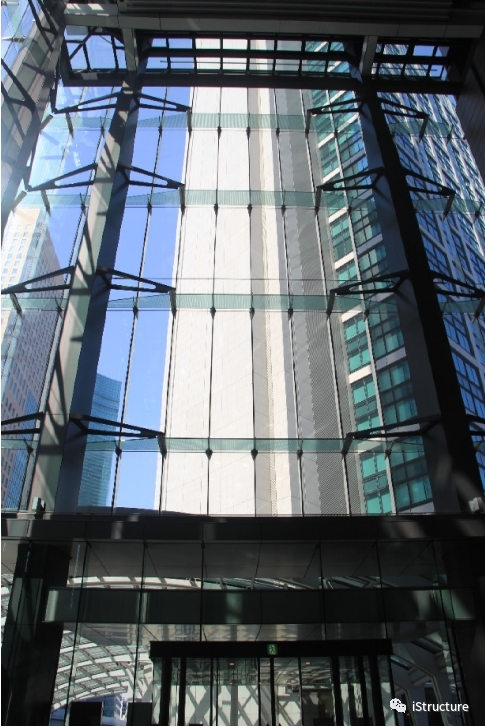

下图所示的项目中，以主楼柱子做竖向构件，以三角形飞翼和玻璃肋做水平横梁，以钢拉杆吊挂玻璃重量。
三角形飞翼、飞翼与飞翼的铰点、飞翼与水平玻璃肋的节点等做了细致处理。虽然整个系统略显繁琐，但看得出结构体系和细节的设计都花了很多心思。
下图所示的案例也用了类似方法：斜撑杆与水平梁构成稳定的三角撑，钢拉杆吊挂幕墙自重。

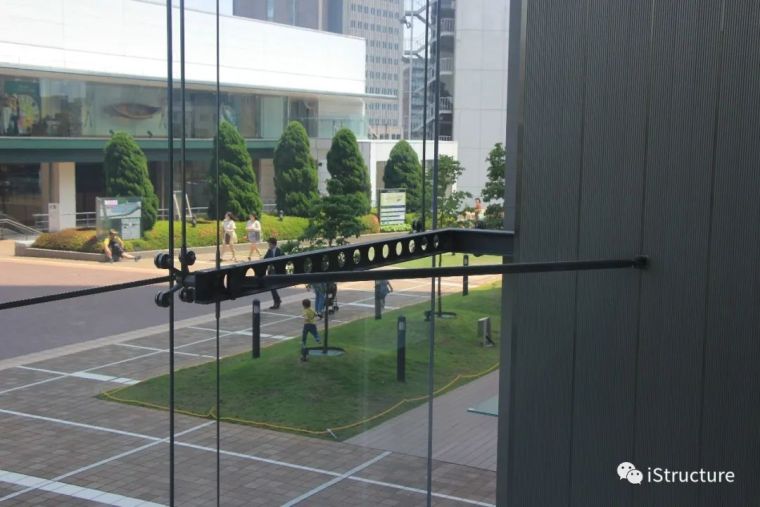

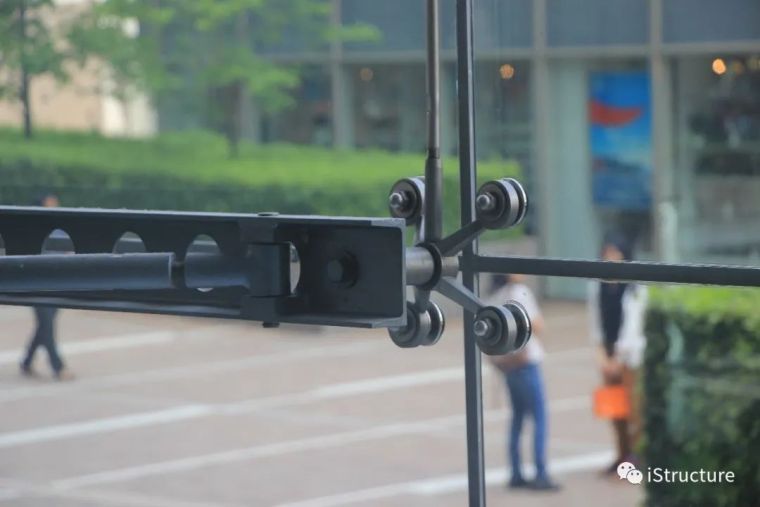

仔细看横梁由成品槽钢开孔制作，撑杆与横梁铰接节点做了一个真实意义的转动销轴，爪件与横梁、爪件与拉杆的连接简洁、有效。

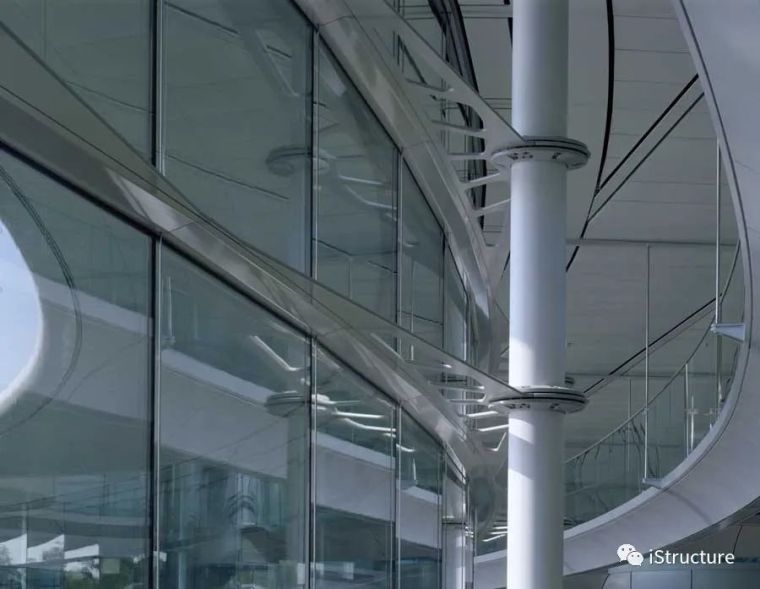

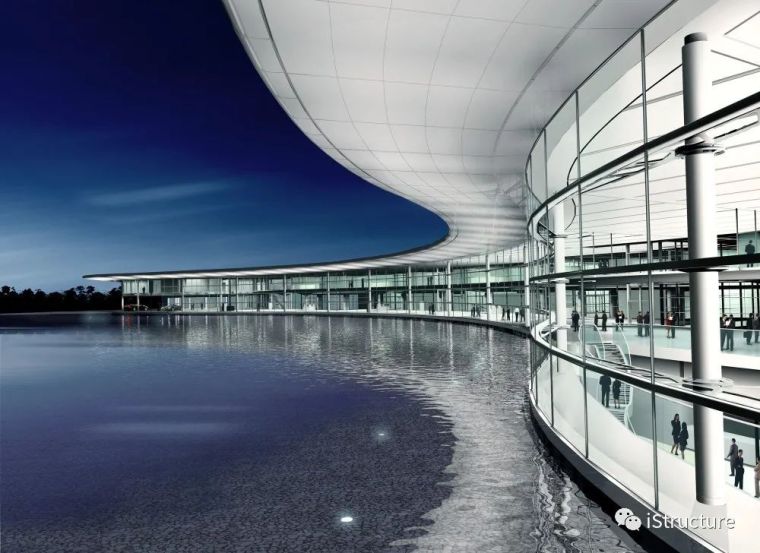

McLaren Technology Centre项目中，将钢板横梁按照连续梁弯矩的变化，而宽度渐变，并随着建筑立面蜿蜒延伸。在靠近柱子位置的钢梁宽度最大，一方面能够与柱子直接相连，另一方面在钢板开许多孔来消解结构的尺度。
钢板横梁仅能承受水平荷载，幕墙的竖向荷载由竖向拉索吊挂，拉索贴近玻璃板块的分缝，幕墙整体显得十分简洁。仔细看横梁钢板与柱子的法兰连接，也是足够考究。
幕墙结构虽然体量小、受力清晰，但其结构形式和形态丰富多变，尤其考验设计者创造性和想象力。结构工程师应根据主体结构特点、幕墙尺度、支承条件、建筑视觉要求等因素，选择合适、高效的体系。
此外，幕墙结构直接暴露在建筑空间中，对构件尺度和节点细节的精细化设计也尤为关键。
