二、具体规定与条文
1、钢结构防腐蚀涂装技术规程CECS343-2013
4.1.8 钢结构表面防火涂层不具有防腐效能时,不应将防火涂料作为防腐涂料使用,应按构件表面涂覆防锈底层涂料、防腐蚀中间层涂料,其上为防火涂料,再作防腐面层涂料的构造进行防护处理。
条文说明：
4.1.8 以为防火涂料都可以起到防腐蚀的防护作用是一种误解,由于防火涂料中的薄型膨胀防火涂料所形成的涂膜具有遇热膨胀的特点；而厚型隔热防火涂料主要是由硅酸盐材料、耐火纤维及轻质隔热材料组成，目前工程中所用的这两类防火涂料的材料组份、防腐蚀性能和密实防渗性均无法替代防腐涂料。故凡涂覆防火涂料的构件表面仍应按防腐要求进行防锈处理,并应在底涂和中间涂层的涂装后再覆盖防火涂料。还应注意防锈底涂应与防火涂料互相兼容并有良好的附着力,与防火涂料相匹配的底漆系统可参见表3。
2、建筑钢结构防火技术规范GB51249-2017
条文说明：
4.1.1 本条规定了钢结构防火保护措施的要求和选用原则。设计应立足于防火保护有效的前提下，针对现场具体条件，考虑构件的承载形式、空间位置及环境因素等，选择施工简便、易于保证施工质量的防火保护措施。
钢结构防火保护措施应和其他施工、作业相匹配。选用防火保护措施时，一方面应考虑不影响前续已完工的施工及后续施工，另一方面还应保证后续施工不影响防火保护的性能。例如，膨胀型防火涂料应与防腐底漆、防腐面漆相容(防腐涂料、防火涂料由里及外的顺序依次为: 防腐底漆，防腐中间漆，膨胀型防火涂料，防腐面漆) 。为了保证膨胀型防火涂料膨胀不受影响，防腐面漆不应过硬，构件外部应留有足够的膨胀空间，也不应包裹防火毡等。
4.1.2条部分说明：
膨胀型防火涂料，国内称超薄型、薄型防火涂料，其基料为有机树脂，配方中还含有发泡剂、阻燃剂、成碳剂等成分，遇火后自身会发泡膨胀，形成比原涂层厚度大数倍到数十倍的多孔碳质层。多孔碳质层可阻挡外部热源对基材的传热，如同绝热屏障。膨胀型防火涂料在一定程度上可起到防腐中间漆的作用，可在外面直接做防腐面漆，能达到很好的外观效果(在外观要求不是特别高的情况下，某些产品可兼作面漆使用) 。采用膨胀型防火涂料时，应特别注意防腐涂料、防火涂料的相容性问题。膨胀型防火涂料在设计耐火极限不高于1.5h时，具有较好的经济性。目前国际上也有少数膨胀型防火涂料产品，能满足设计耐火极限3.0h的钢构件的防火保护需要，但是其价格较高。膨胀型防火涂料在近20年取得了很大的发展，在钢结构防火保护工程中的市场份额越来越大。
3、工业建筑涂装设计规范GB/T51082-2015
4.4 防火保护涂层构造
4.4.1 钢结构采用膨胀型防火涂层的配套体系,应包含防腐蚀底涂层、防腐蚀中间涂层、防火涂层和防腐蚀面涂层。在弱、微腐蚀环境下,如防火涂层能够满足耐久性要求,可不设防腐蚀面涂层。
4.4.2 当钢结构采用非膨胀型防火涂层时,其配套体系应包含防腐蚀底涂层、防腐蚀中间涂层、防火涂层,在强、中腐蚀环境下,尚应设置防腐蚀面涂层。
条文说明：
4.4 防火保护涂层构造
4.4.1 防火涂层下面的防腐蚀涂层一般包含底涂层、中间涂层。有无中间涂层,要根据防腐蚀涂料品种而定,有些品种防腐蚀涂料不用中间涂层,这样是可以没有中间防腐蚀涂层的。防火涂层的耐腐蚀性能与其成分有关,市场上的产品大部分不具有耐化工大气腐蚀性或耐腐蚀性能不高。近年来,随着技术的进步,出现了新型的防火涂料,这种涂料具有一定的防腐蚀性能,设计者可根据国家认定检测机构的相关测试评估报告和产品应用说明酌情选用。

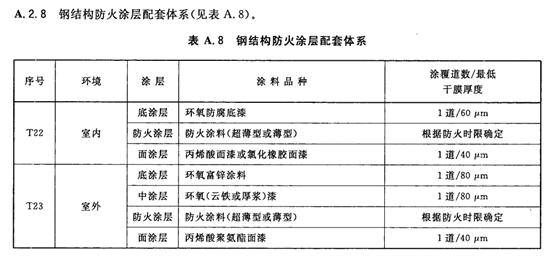

4、钢结构防护涂装通用技术条件GB/T28699-2012
三、施工过程中要注意问题
防火涂料施工完成后，其表面毛糙，凹凸不平，在防火涂装后，需补刮腻子，再进行面漆的涂刷。为有效减少非膨胀型防火涂料涂层开裂宜加网施工，加网材料宜选用热镀锌钢丝网、耐酸玻璃纤维布或碳纤维布。注意：腻子层不能硬，不能影响膨胀型防火涂料的膨胀效果。
