剪力墙/柱纵筋搭接接头错开百分率分别代表什么如何计算的

问题:剪力墙/柱纵筋搭接接头错开百分率分别代表什么?如何计算的?

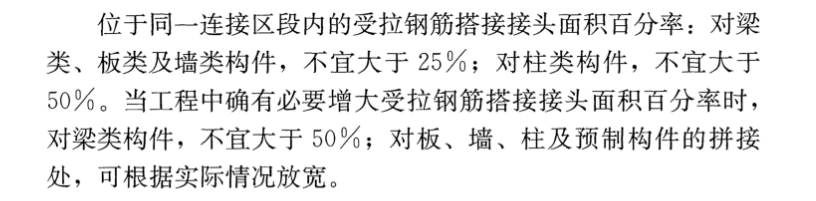

解决办法:剪力墙和柱的垂直钢筋在实际施工中一般会考虑错开搭接。按照GB50010-2010(2015版)规范,有不同的搭接接头错开率。

1、当选择0选项时,没有错开搭接,错开搭接长度按照00G101计算

一、二级抗震等级:lle=1.2la+5d;三、四级抗震等级:lle=1.2la;非抗震:ll=1.2la

2、当选择25%选项时,搭接长度按11G101-1 55页/16G101-1 60和61页计算,如图:

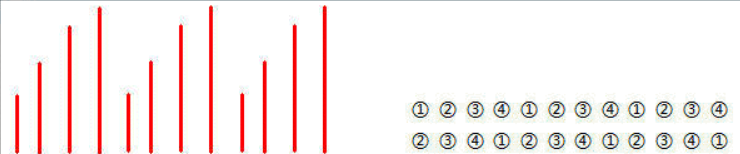

按照每排每四根依次错开计算,相邻排错开,如图:

当选择25%搭接百分率时,每4根错开,若层高较低第4根的长度可能超过上层层高。

3、当选择为50%选项时,搭接长度按照11G101-1 55页/16G101-1 60和61页(见上面的表格),按照每排相邻错开计算,相邻排错开;

4、当选择为100%选项时,搭接长度按照11G101-1 55页/16G101-1 60和61页计算,不计算错开距离。
