由于混凝土构件中钢筋分为x方向和y方向两个方向或者是箍筋和纵筋两种,
并且两个方向垂直,也就是在对一个混凝土构件绘制剖面大样时
总会有一个方向的钢筋与剖切方向垂直,而另外一个方向的钢筋则与剖切方向平行,
与剖切方向垂直的钢筋则显示为点筋(也就是结构大样图中的圆点)如下图

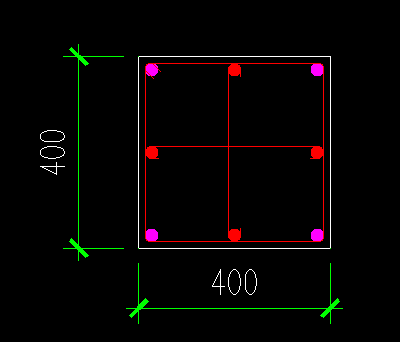

柱点筋(柱纵筋):

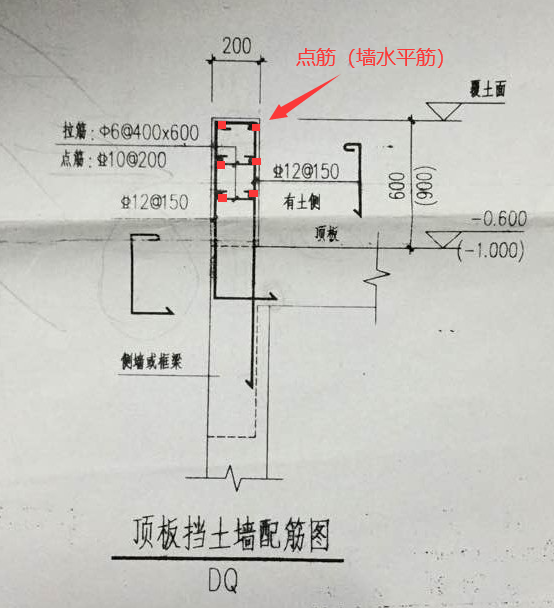

墙点筋(墙水平筋):
说白了点筋就是结构大样里面表示的穿过纸面方向的钢筋,在结构施工图里面表示的是一个粗圆点。
由于混凝土构件中钢筋分为x方向和y方向两个方向或者是箍筋和纵筋两种,
并且两个方向垂直,也就是在对一个混凝土构件绘制剖面大样时
总会有一个方向的钢筋与剖切方向垂直,而另外一个方向的钢筋则与剖切方向平行,
与剖切方向垂直的钢筋则显示为点筋(也就是结构大样图中的圆点)如下图
柱点筋(柱纵筋):
墙点筋(墙水平筋):
说白了点筋就是结构大样里面表示的穿过纸面方向的钢筋,在结构施工图里面表示的是一个粗圆点。
