我们随便用一个工程举例

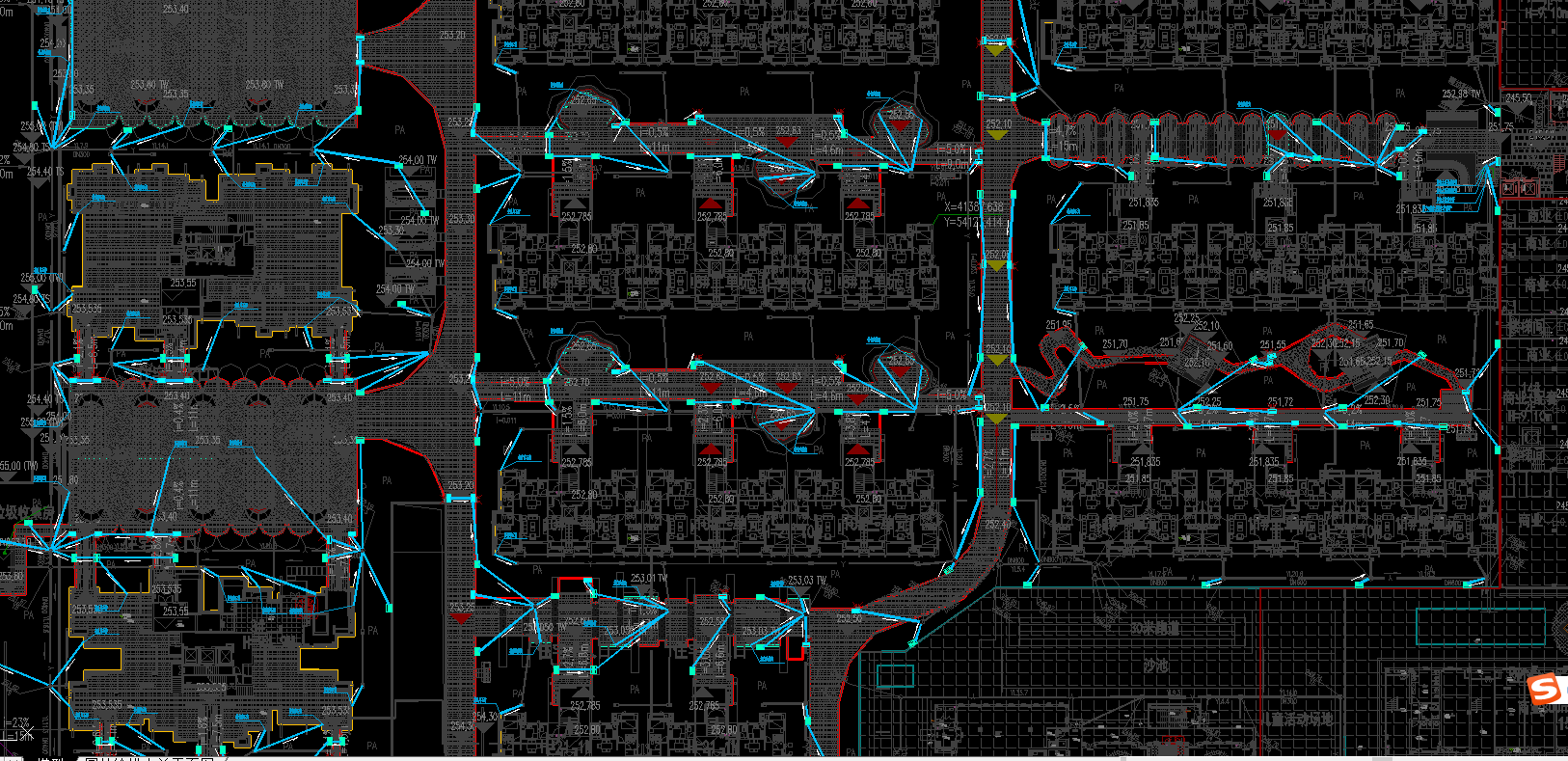

首先用CAD打开图纸,图中有很多图例表示的构件,如果我们想知道这个图例在这个图纸的数量该怎么办呢?(如下图)

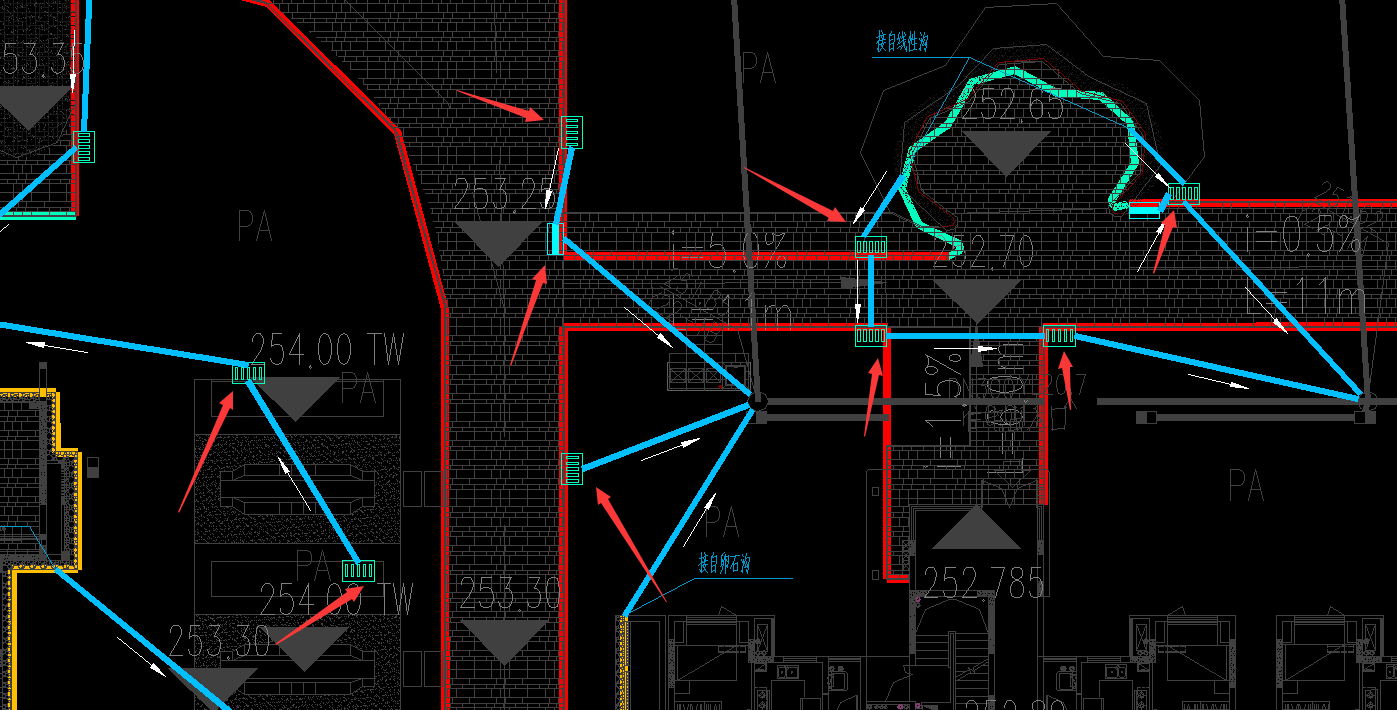

我上图箭头处的这种图例表示排水沟盖板,如果我想知道这个总图有多少盖板改怎么办呢?

方法很简单,只需要用到fi筛选命令就行。

首先要保证图纸是分解的状态,如何是块的话需要先炸开哈。

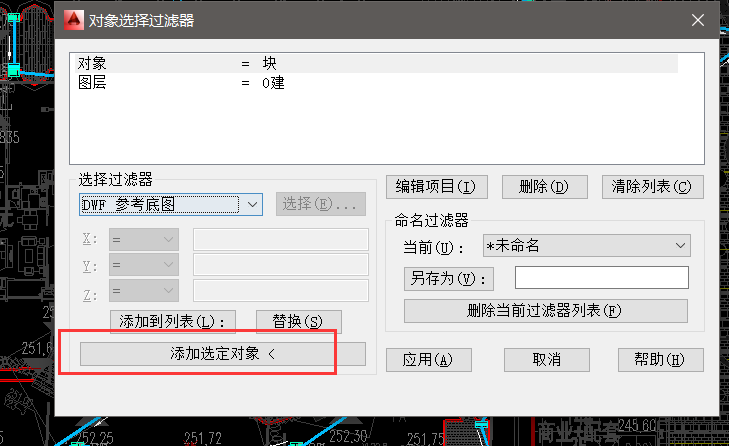

输入FI选择对象,我们就选择这个排水沟的图例

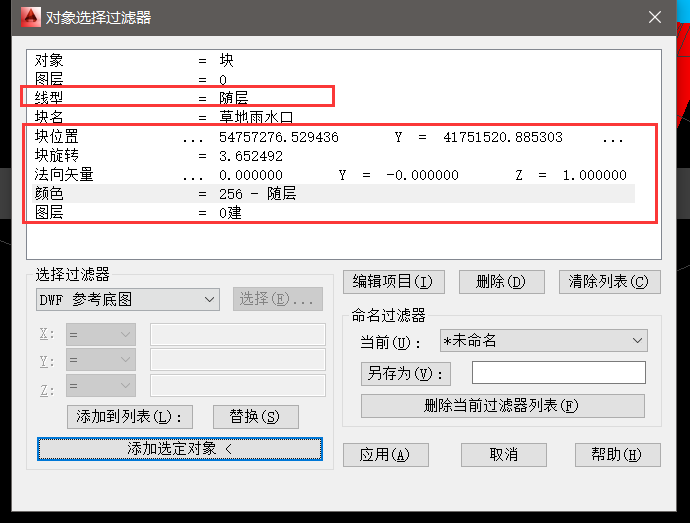

选中之后我们需要删除过滤掉一些和其他图层共有的属性,例如该图例的坐标,线型、随层的图层、块位置等,一定要保留对象和图层和块名和颜色哦,因为这些都是你这个图例最显著的特征

然后我们选择应用,然后就会让你框选,我们就框选整个总图,你就会发现全都选中了,这里看你自己怎么操作,我一般是co复制出来在看数量,你也可以直接CTRL+1或者mo命令把特性调出来看数量。

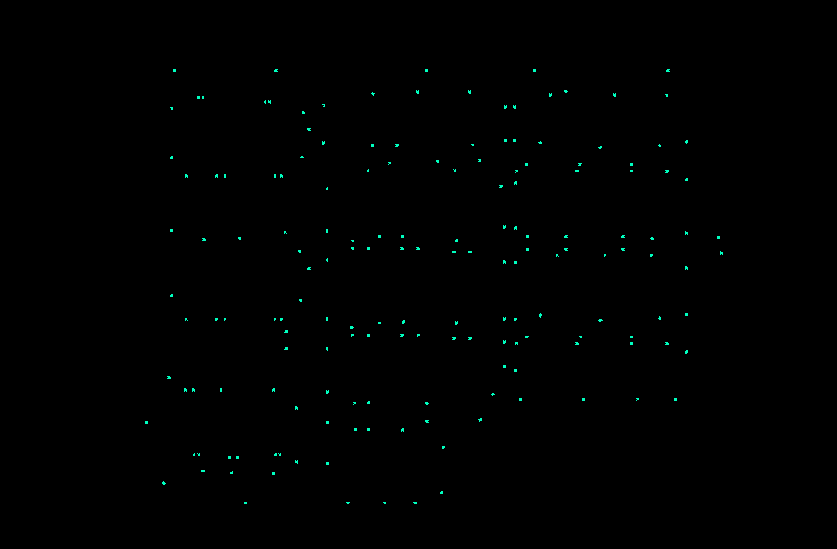

下图是我CO复制的我们筛选的排水沟盖板

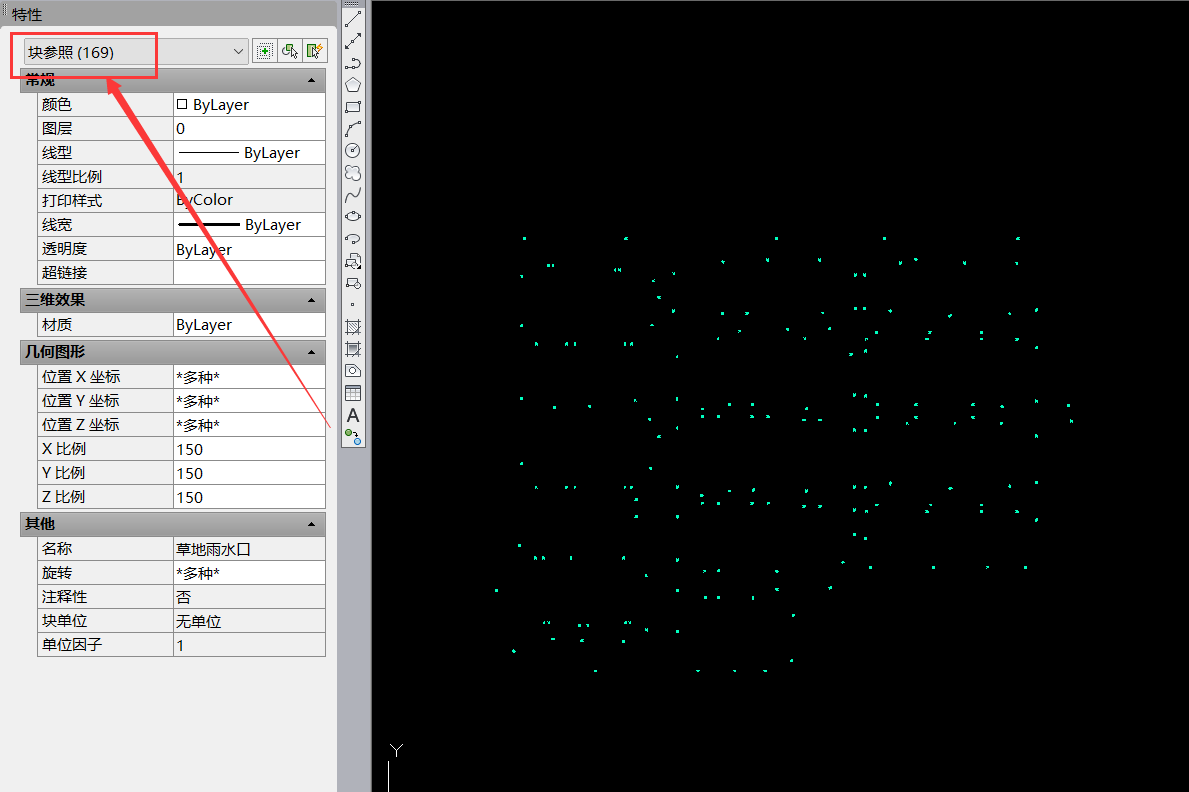

然后我们全选他,调出特性窗口,快捷键是CTRL+1,或者输入命令mo,就会出现数量

我们就得到了排水沟盖板总共有169个,如果不信你可以自己慢慢数,这个方法很实用,例如空心盖板模盒、园林的苗木这些都可以用这个命令来实现。
