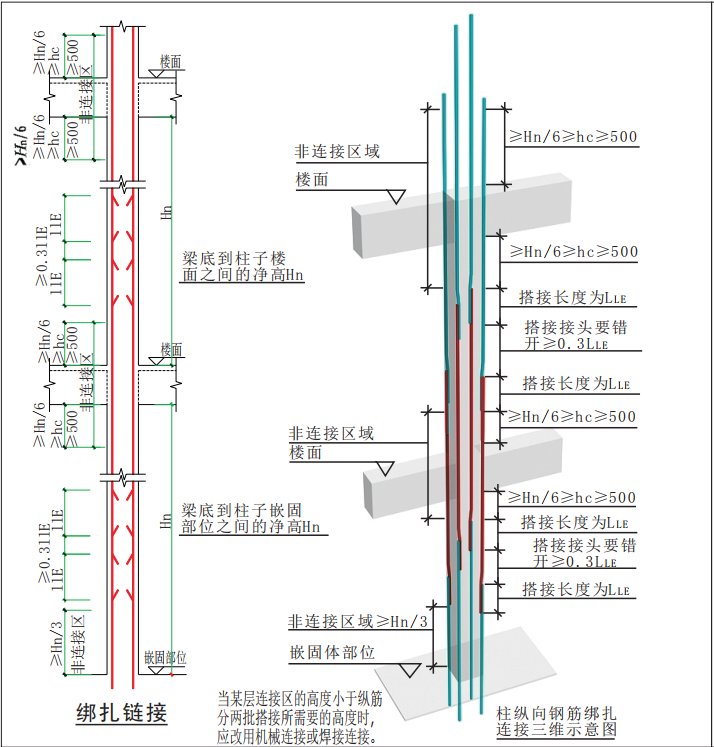

绑扎连接

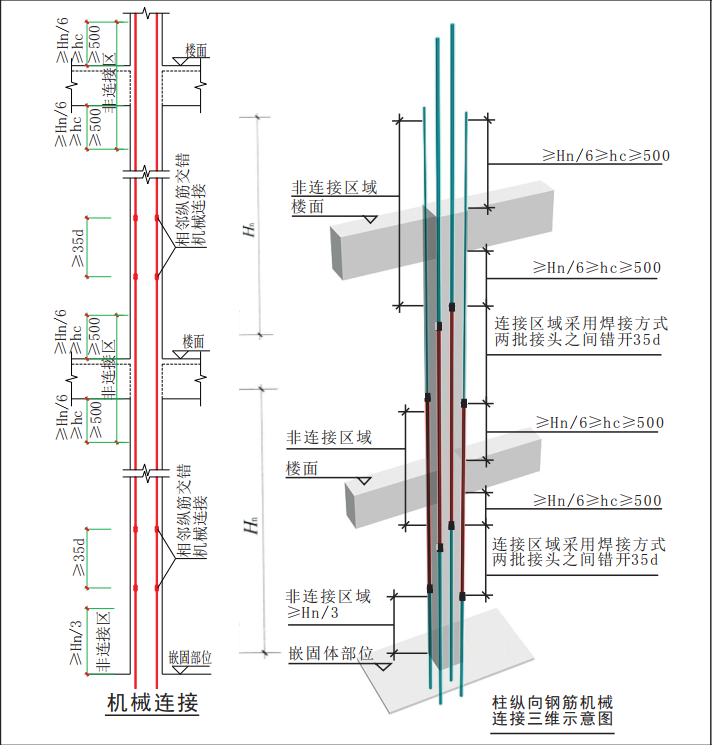

机械连接

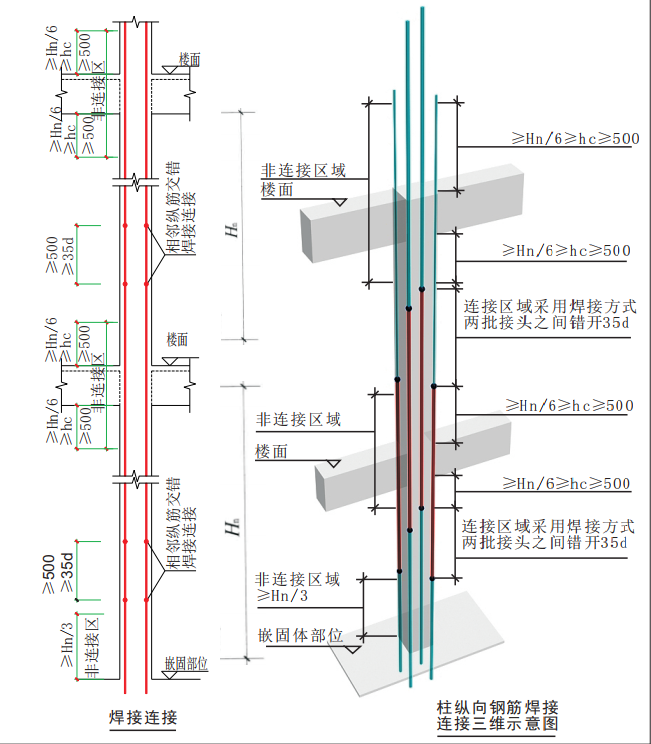

焊接连接
这些都是搭接形式，今天我们说说柱纵筋的其他连接构造，如果框架柱上下层柱纵筋数量不同或者直径不同的时候，钢筋的连接构造是怎样的？（这里需要注意的是，搭接方式都是上面那三种，不做描述）
其实这种情况的连接构造图集已经给了你，有四种情况：
1、上层柱钢筋比下层柱钢筋多的情况（直径相同）
2、上层柱钢筋直径比下层柱钢筋直径大的情况（根数相同）
3、下层柱钢筋比上层柱钢筋多的情况（直径相同）
4、下层柱钢筋直径比上层柱钢筋直径大的情况（根数相同）

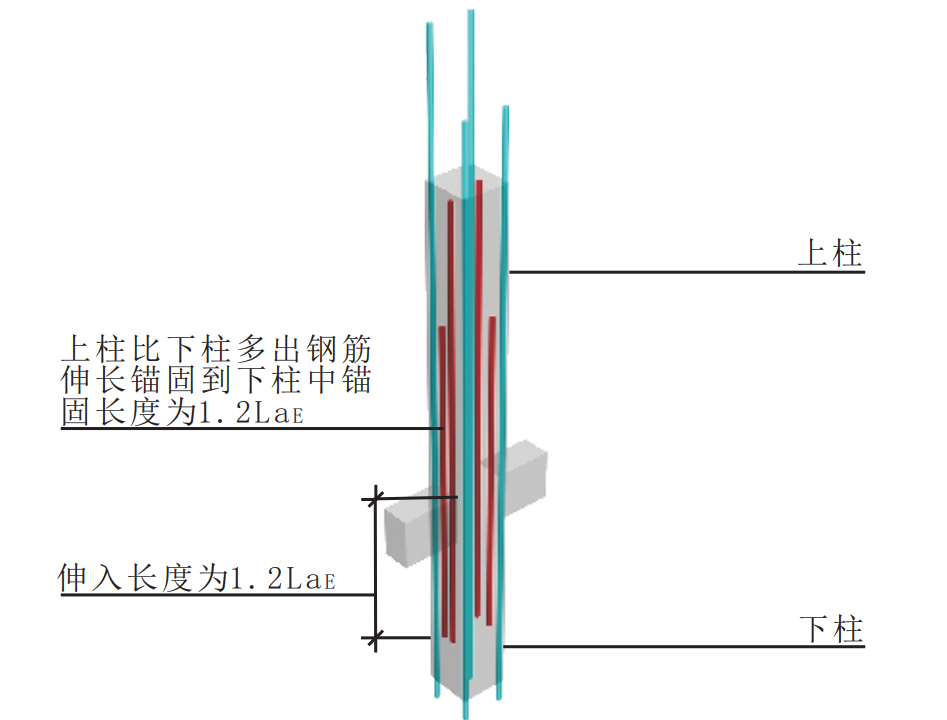

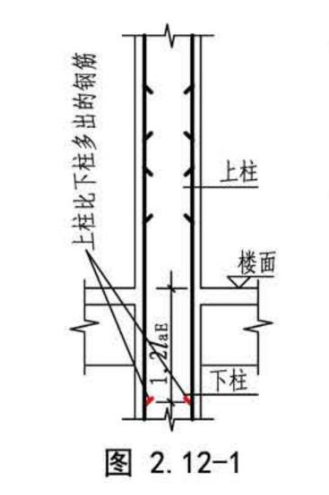

第一种情况：上层柱钢筋比下层柱钢筋多的情况，且钢筋直径相同的情况下，上层多余的钢筋会往下层锚固个1.2lae，1.2lae是从框架梁顶算起，且lae是按上层柱钢筋直径计算（详17G101-11、18G901-1）

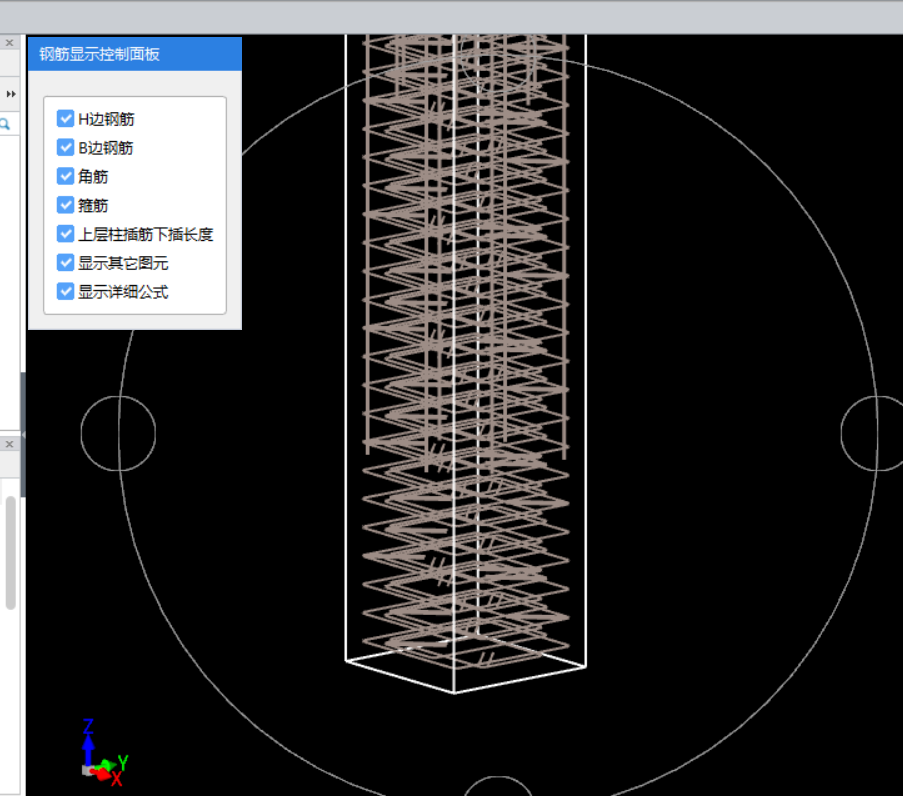

三维如下
各位如果对数遇到钢筋往下锚，别搞不懂为什么了哦~

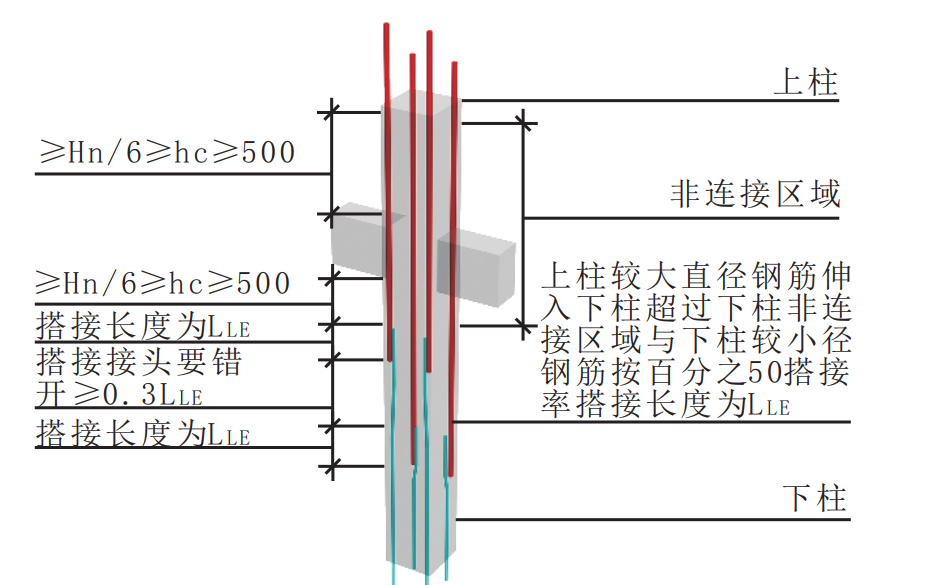

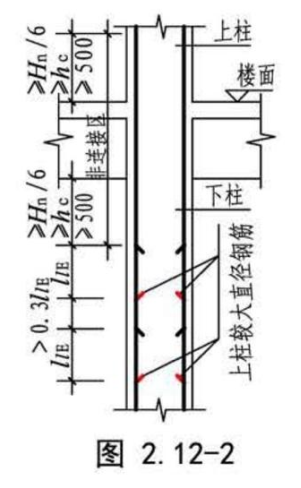

第二种情况：上层柱钢筋直径比下层钢筋直径大的情况，且根数相同的情况下，上层较大直径的钢筋应在下层采用机械或搭接连接，且应在箍筋加密区外搭接，接头百分率不大于50%（柱箍筋加密区大家都明白吧，三者取最大值，那三者呢？500、hc，hn/6）

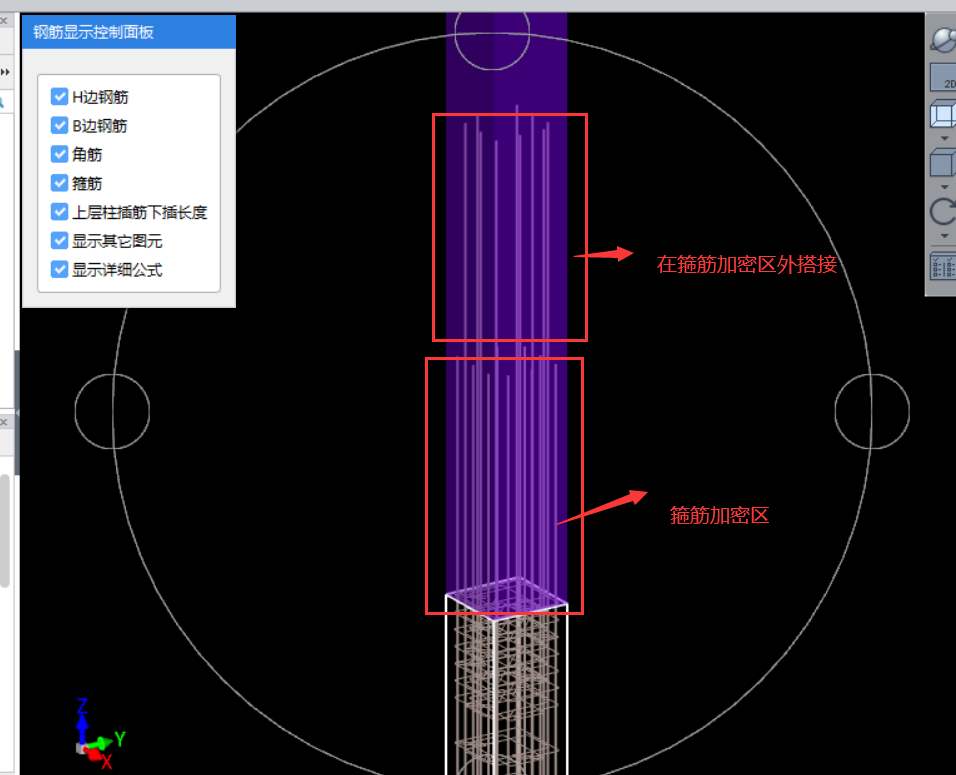

三维如下：
大家对数看到这种情况也要搞明白为啥柱子这种情况

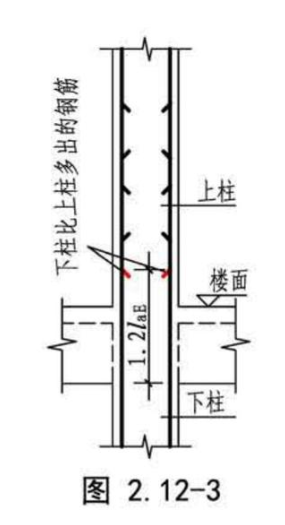

第三种情况，下层柱钢筋比上层钢筋多的情况，且钢筋直径相同，大家不用我说应该也明白，和第一种情况相反，他是下层柱往往上锚固个1.2lae，1.2lae是从框架梁底算起，且lae是按下层柱钢筋直径计算。
三维如下：

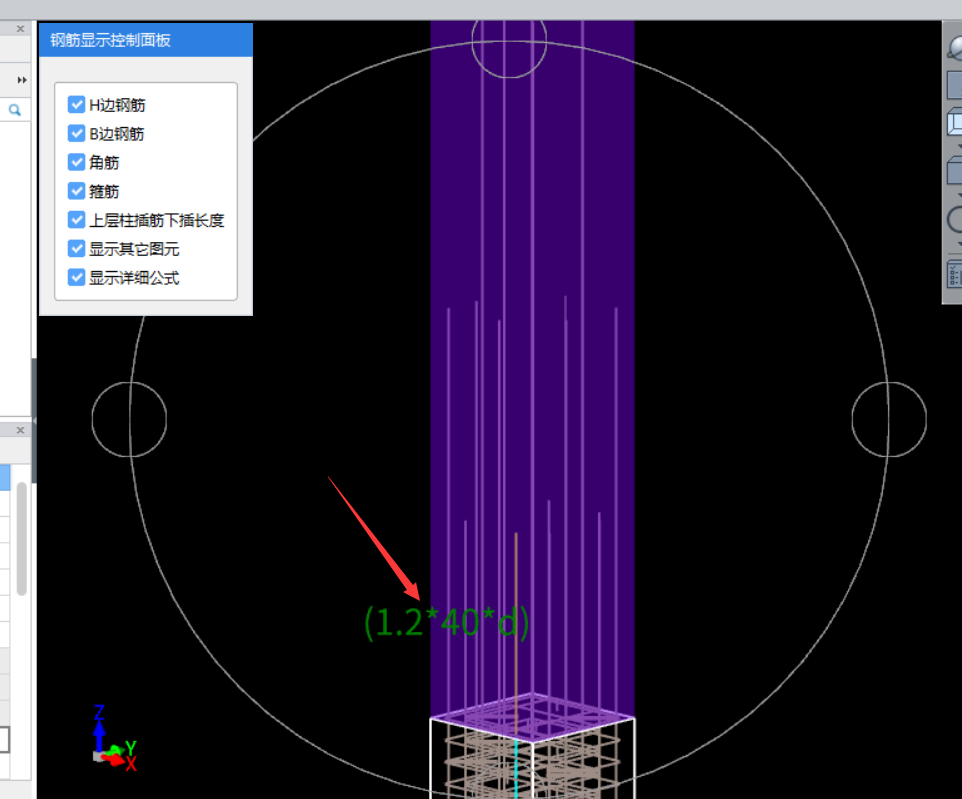

这是下层柱钢筋三维

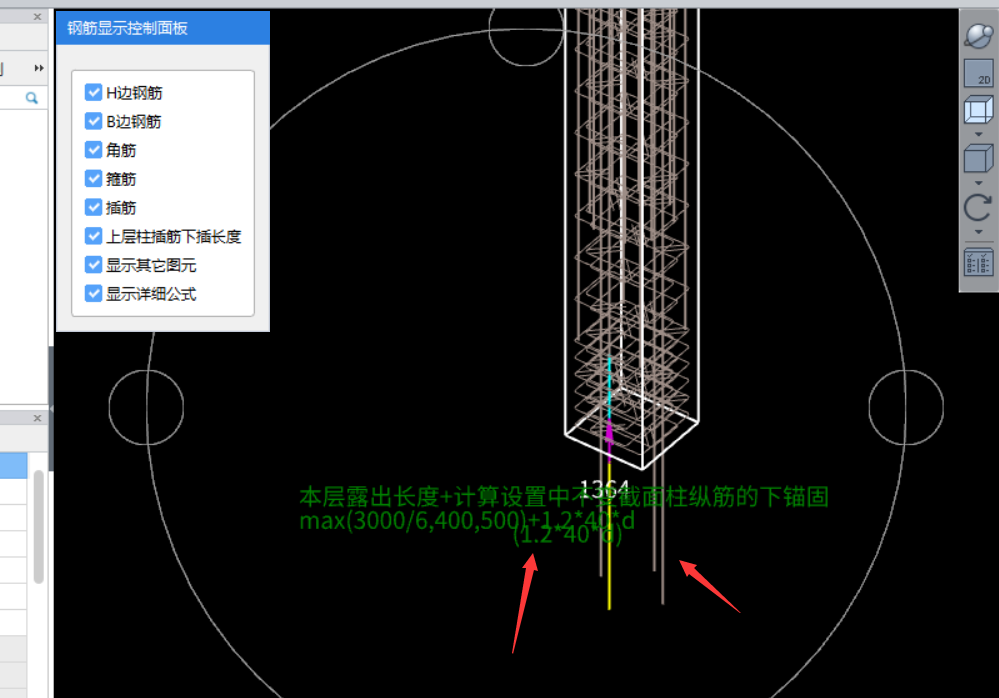

这是上层柱钢筋三维

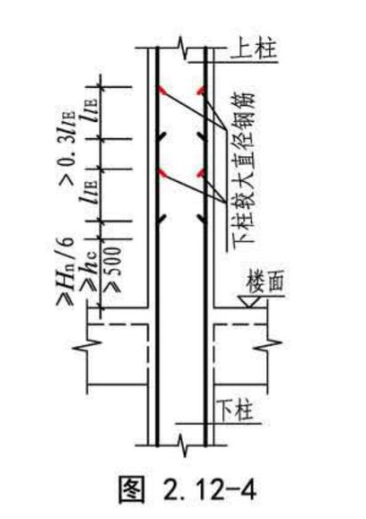

第四种情况，下层柱钢筋直径比上层柱钢筋直径大的情况，且根数相同，这个就和第二种情况一样了，只是反过来了，把下层较大直径的钢筋在上层位置采用机械或搭接连接，且应在箍筋加密区外搭接，接头百分率不大于50%

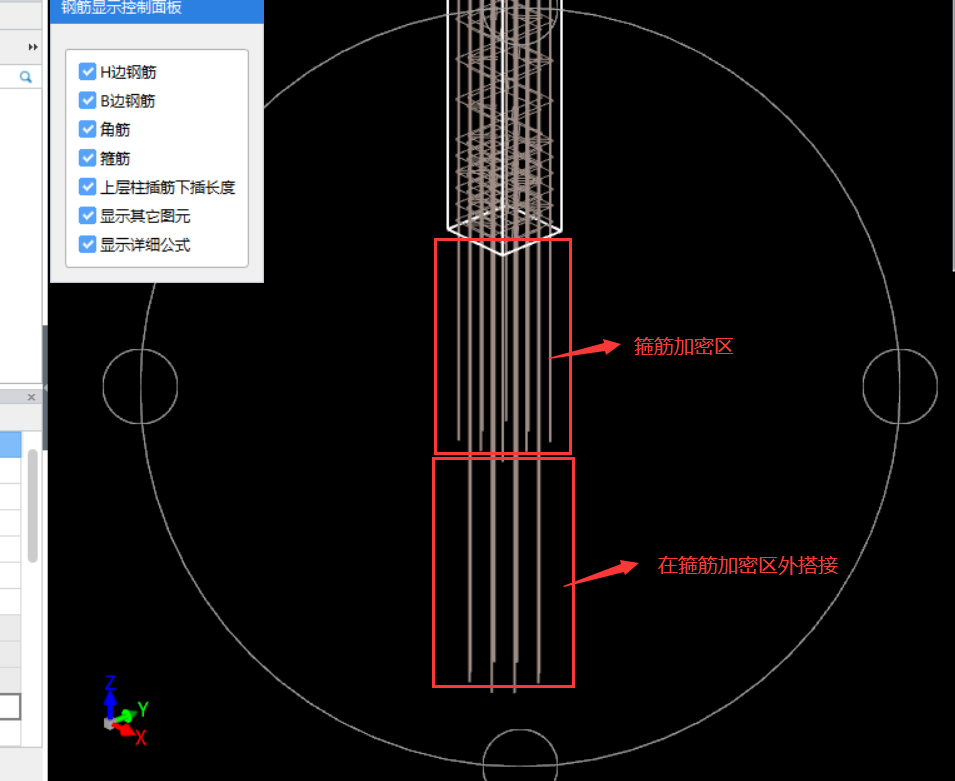

三维如下：
四种情况介绍完毕，大家可以仔细研究下三维，其实还是能分辨出来的，有非常明显的特征，下回对数，遇到这种三维，可别糊涂了哈。
当然最普通的连接构造就是上下层钢筋根数直径都一样的情况，这种连接构造就按照图集上面的搭接、加密区域这么弄就行了，没啥说的，今天介绍的是四种不一样的情况。
