桥梁加固设计粘贴纤维复合材料加固法有哪些

根据我国桥梁加固工程实践与工程研究资料,规范强调了这种加固方法主要用于桥梁的受压构件加固。

虽然也适用于梁、板加固。但在设计计算方法上有不同处理。

1)对受压构件,全长无间隔环向连续粘贴纤维复合材料提出了正截面承载力计算方法及延性加固计算方法。

2)对受弯构件,仍认为是属于桥梁带载加固的被动加固方法。因此,与粘贴钢板法类似给出了考虑分阶段受力的加固计算方法。

(二)构造技术要求

1) 一般规定

(1)纤维复合材料宜粘贴成条带状,非围束时板材不宜超过2层,布材不宜超过3层。

(2)对钢筋混凝土柱进行粘贴纤维复合材料加固时,条带应粘贴成环形箍,且纤维方向应与柱的纵轴线垂直。

加固大偏心受压构件,可将纤维复合材料粘贴于构件受拉区边缘混凝土表面,纤维方向应与柱的纵轴线方向一致。

加固受拉构件,纤维方向应与构件受拉方向一致。

2)梁、和板加固

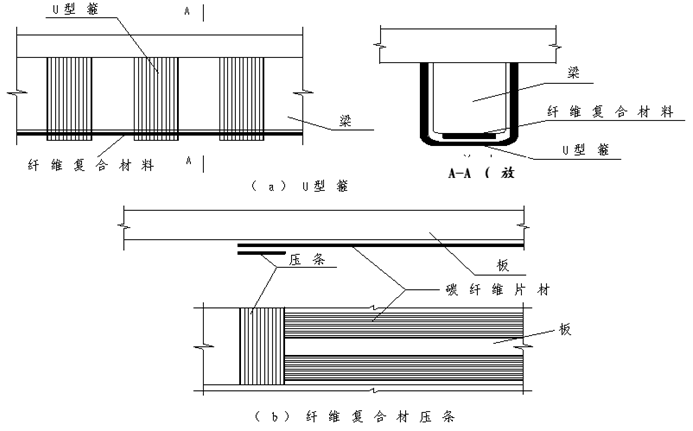

对梁、板进行抗弯加固时,可在纤维复合材料两端设置U型箍或横向压条。其切断位置距其充分利用截面的距离不应小于按下式计算得出的粘结长度

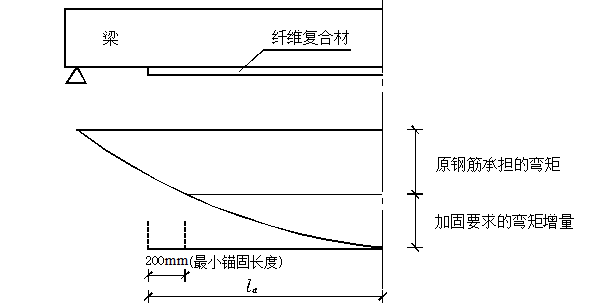

纤维复合材料的粘贴延伸长度

当纤维复合材料延伸至支座边缘仍不满足粘结长度的规定时,应采取以下锚固措施:
