人工降水方法主要有：
轻型井点、喷射井点、电渗井点、管井井点，统称井点降水。
基坑底低于地下水位时，基底会不停的渗水
一、井点降水的作用
降低地下水位后，还能使土壤固结，增加地基土的承载能力!
二、人工降水方法汇总
1、轻型井点降水
轻型井点是沿基坑四周将井点管埋入蓄水层内，利用抽水设备将地下水从井点管内不断抽出，将地下水位降至基坑底以下。适用于渗透系数为0.1～50m/d的土层中。
⑴ 轻型井点的设备
由管路系统（滤管、井点管、弯联管及总管）和抽水设备（真空泵、离心泵和水气分离器）组成。轻型井点工作原理及滤管构造见图：
⑵ 轻型井点的平面布置
①单排布置：当基坑(槽)宽度＜6m、降水深度≯5m时可采用单排布置。井点管应布置在地下水的上游一侧，两端的延伸长度不宜小于坑槽的宽度B。
②双排布置：当基坑(槽)宽度＞6m时采用。
③环型或U 型布置：当基坑面积较大时，应采用环 型布置（考虑施工 机械进出基坑时宜 采用U 型布置）。
●采用双排、环型或U型布置时，位于地下水上游一排的井点间距应小些，下游井点的间距可大些。
●如采用U形布置，则井点管不封闭的一段应在地下水的下游方向。
4基础施工至地下水位以上 ，施工降水方可停止
⑶ 轻型井点的高程布置
轻型井点降水深度一般≯6m。井点管埋置深度H(不包括滤管)，可按下式计算：
●当H 值稍大于6m时，如降低井点管的埋置面可满足降水深度要求时，仍可用一级井点降水；
●在确定井点管埋置深度时，还应考虑井点管露出地面0.2～0.3m，滤管必须埋在透水层内。
●当一级井点达不到降水深度要求时，则可采用二级井点。
⑷ 轻型井点的设计及计算
井点系统的设计应掌握施工现场地形图、水文地质勘察资料、基坑的施工图设计等资料。
设计内容除进行井点系统的平面布置和高程布置外,尚应进行涌水量的计算，确定井管数量及井距，选择抽水设备等工作。
⑸ 轻型井点的埋设程序
排放总管埋设井点管用弯联管将井点与总管接通安装抽水设备。
⑹ 防范井点降水不利影响的措施
井点降水必然会形成降水漏斗，从而导致周围土壤固结并引起地面沉陷，为减少井点降水对周围建筑物及地下管线造成影响，可在井点线外4～5m处设置回灌井点，将井点中抽出水经沉淀后用压力注入回灌井中，形成一道水墙。
设置挡土帷幕也可减少井点降水引起的不利影响。
2、管井井点
管井井点由滤水井管、吸水管和抽水机组成。管井埋设的深度和距离根据需降水面积、深度及渗透系数确定，一般间距10～50m，最大埋深可达10m，管井距基坑边缘距离≮1.5m(冲击钻成孔)或3m(钻孔法成孔)，适用于降水深度3～5m、渗透系数为20～200m/d的基坑中施工降水。管井井点设备简单、排水量大、易于维护、经济实用。
如需降水深度较大，可采用深井井点,适用于降水深度＞15m、渗透系数为10～250m/d的基坑。故称为深井泵法。
3、 喷射井点
是在井点管内设特制的喷射器，用高压水泵或空气压缩机向喷射器输入高压水或压缩空气，形成水气射流,将地下水抽出排走。其降水深度可达8～20m。

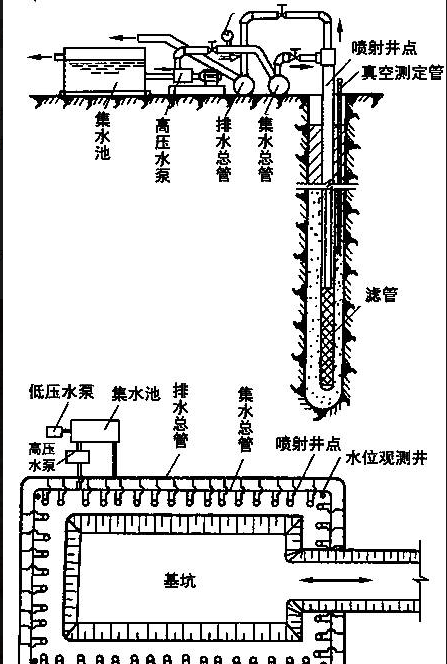

喷射井点竖向布置与喷射井点平面布置
4、电渗井点
电渗井点以井点管作负极，打入的钢筋作正极，通入直流电后，土颗粒自负极向正极移动，水则自正极向负极移动而被集中排出。本法常与轻型井点或喷射井点结合使用。

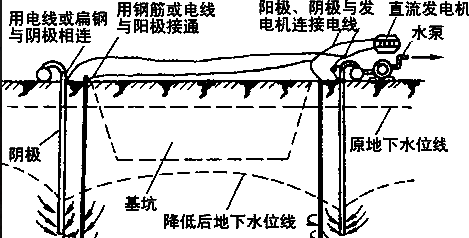

电渗井点构造与布置
