安装示意图
01
工艺原理
卡箍连接的结构非常简单，包括卡箍（材料球墨铸铁或铸钢）、密封圈（材料为橡胶）和螺栓紧固件（见图1）。垫圈为C型密封的橡胶圈，可形成一层密封。其原理为垫圈静态时抓住管道末端表面形成初次密封；卡箍锁紧时垫圈受到来自卡箍内部限制的压力，被动压制在管道末端，形成二次密封；管道内流体进入C型圈内腔，反作用于垫圈唇边，从而使垫圈唇边与管道末端无间隙的紧密配合，形成三次密封。也就是说，管道内液体压力越大，密封性能越好。
（1）工艺流程

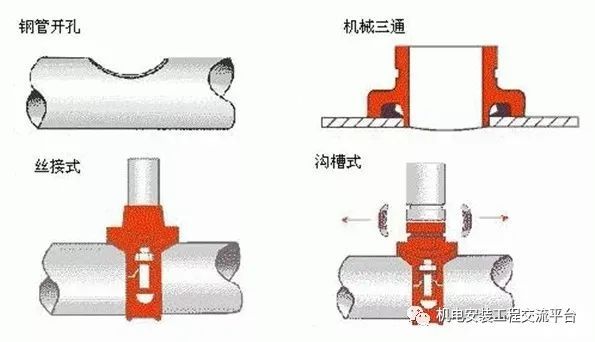

安装准备管道滚槽开孔安装机械三通、四通管道安装系统试压。
(2)管接头安装要求及步骤
02
刚性（卡箍）接头
1、拼合式卡箍件对接部位呈斜面的沟槽式管接头。
2、在接头处相邻管端不允许有相对角变位和轴向线位移
刚性（卡箍接头）
3.刚性接头、管件、附件的选用
CECS151:2003第4.2.6条：
（1）直管管段宜采用刚性接头。
（2）在管段上每4～5个连续的刚性接头之间，应设置1个挠性接头。
CECS151:2003第4.2.7条：
直管与管件连接宜采用刚性接头。
03
挠性（卡箍）接头
1、拼合式卡箍件对接部位呈平面的沟槽式管接头。
2、在接头处相邻管端允许有一定量的相对角变位和相应的轴向转动，允许角变位与管径有关，但不允许有轴向线位移。
挠性接头是一种柔性接
挠性（卡箍）接头
3.刚性接头、管件、附件的选用
CECS151:2003第4.2.8条：
1）、埋地管道宜采用挠性接头。
2）、室外埋地管道进墙管外侧第一个接头必须采用挠性接头，且挠性接头离外墙面的距离不宜大于300mm。
CECS151:2003第4.2.7条：
对有温度补偿功能的弯管、折线形管段，应在其产生角度位移的管段上采用挠性接头。
04
沟槽机滚压成型的沟槽质量
钢管最小壁厚和沟槽尺寸（mm）
冷水机房组装效果
