精密电位器的接线图及接线方法

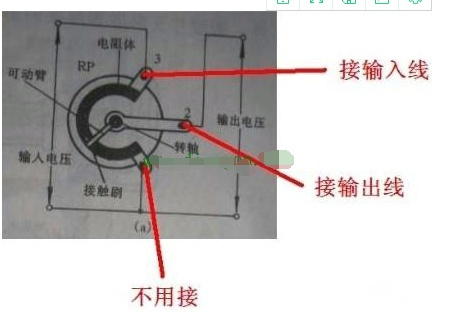

一、高精密电位器接线图

上边便是高精密电位器接线图,由图得知,高精密电位器由三个引脚构成,不一样的引脚必须接不一样的线。

二、高精密电位器接线方法

高精密电位器有三个引脚,它的接线方法和别的电位器的接线方法大概上差别并不大,大伙儿能够 参照下边的流程,特别是在必须留意一点,布线时要留意两边接哪些线,不必放反或搞错,不然在应用的全过程中非常容易出現常见故障,缩短使用期。

(一)按高精密电位器接线图选准方位,分辨1、2、3脚。

(二)1脚无需接。

(三)2脚连接数据信号輸出,即輸出线。

(四)最终,3脚接键入线。

之上便是有关高精密电位器的接线图及其接线方法,实际上并不繁杂,简易看一下就能大概搞清楚高精密电位器是怎么接线的,看了后大伙儿是否对高精密电位器更为了解了呢。值得一提的是,高精密电位器具备电阻值范畴宽、耐磨性能好、可调式精度高优势,是十分非常好的一款商品。
