曲线梁桥支座如何设置

宜采用橡胶支座,支座的布置在满足支点横梁承载力前提下,横向支座设置宜不多于2 个,以免形成支座脱空,减小支座抵抗扭矩的能力。

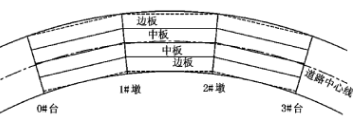

(2)对于多跨曲线梁桥

梁端支座宜设置橡胶支座,以保证适当的垂直方向的弹性约束;沿弯梁径向应设置水平方向约束,以防止过大的径向水平位移;横向支座设置宜不多于2 个,以免形成支座脱空。

结构中墩在满足结构受力的情况下,尽可能与主梁固结或设置固定支座、抗震型盆式支座 。当采用沿曲线切线的滑动支座时,必须保证支座具有可靠的滑动能力。中墩不应设置球形支座、球冠支座或双向滑动支座。

曲线梁桥中墩应设置适当的偏心值,以调整全梁的扭矩分布。其偏心值应与中墩支座选用形式相适应。偏心值可先按恒载反力产生的扭矩/恒载反力来估算,然后再通过计算调整其值大小。一般情况下,较窄的小半径匝道桥,可设置为10~30cm。
