钢筋翻样方法大全!总有你不知道的那一种!

单筋法

单筋法,又叫单筋录入法,是最基本最原始的抽筋方法之一,可以用文字,也可以用表格表示。计算时,只要有结构图纸、一支笔、一张纸、一个计算器就可以。单筋法的优点是简单、灵活、方便、快捷,适用于数量很少且构造简单的构件,如独立或条形基础、过梁、简支梁、小面积建筑物的圈梁、雨篷、阳台、单层排柱、构造柱、相同进深且又相等开间的板、直板式楼梯等等,这些构件数量少,构造单一,用手算轻而易举,没必要用到电脑。

如果在电脑上使用单筋录入法,在编程时,各种钢筋的形状、尺寸注写位置已经考虑周全,使用人员只需点击激活,为单根钢筋加上尺寸数字,之后下料长度和结算汇总便会自动完成。

单筋法依靠的是翻样基本功,包括平法基本功、识图算料基本功、钢筋施工专业基本功,这几样缺一不可,凡涉及到翻样的知识必须完全掌握,如各种参数系数、各种构件、各种配筋情况,全要了如指掌,方能胜任。在8种翻样方法中,无论哪一种,都要在单筋法之上进行延伸。

放样法

放样法既可以手算也可以用电脑操作,有放大样、放小样、放实样之分。

手算时在草稿纸上放小样,在平地或者木板上放实样,实际量取放样数值直接应用。放样法只能应用在异形复杂的钢筋计算上,特别是斜边形、三角形或圆形的钢筋,还有缩尺配筋,为了核实手算结果的准确性,放实样是最佳选择。

放样法在电脑上操作,要比实地操作简单许多,但是必须会使用CAD软件。另外,除了斜形和圆形之外,每当遇到钢筋搭接和焊接时,不管是手算还是电脑操作,都应当通过放样进行校核,这是唯一确保精准的最有效的方法。

表示法

表示法,也叫平面表示法,这是在平法基础上,进行二次标注,让班组作业人员一看就懂就会绑扎的一种快速出图方法,手算和电脑操作都可行。

手算时,需要复印一份施工蓝图,手工算好钢筋数值,将钢筋各边长数字直接写在复印的图上,工人们就可以拿它干活了。如果用电脑操作,需要用建筑软件把结构图纸画在屏幕上,依照蓝图进行平法标注,再把钢筋边长尺寸打上去,打印出来便可使用。

另一种电脑操作的平面表示法专门用于板,图表结合,同步计算,同步标注,同步打印,即只在一个版面用ExceI电子表格画出楼板平面图和配筋,旁边加上配料表,只在表里填入构件几何尺寸和配筋信息,绑扎图中的配筋数据就自动跟踪,变成所要应用的楼板绑扎图,打印出来工人就可以干活。

表格法

表格法,是专门指电脑操作的。为了区别于图形法,表格法是往表格里添加数字,后面就自动结算。表格法是钢筋翻样用电脑计算的必由之路,即便有时没看见表格,它也在后台暗中进行着,等数据录完就会出现。

单筋录入法软件也采用表格法,可那是极其落后的表格法,没有脱离单筋录入的模式,本无可取之处。真正的表格法,已经把构件法结合进去,录入数据时,钢筋的形状尺寸边长已经全自动计算,无需再用手算录入。

构件法

构件法是现今最为流行的电脑计算翻样的通用方法,编程人员事先把各种构件信息和要素全部编入程序,翻样人员在应用时,几乎信手拈来。

构件法里的构件呈树状排列,有纲有目,构件分大类和小类,下面还有细目,可谓品类齐全,井然有序。所有的参数系数均隐藏在对话框内,可以随时调用,汇总结果也跟随翻样过程自动产生。

构件法最大的缺点是,绑扎装配图不能同步产生和打印,偶尔有能打印使用的,工人们也不容易看懂,配图形式过于死板教条。

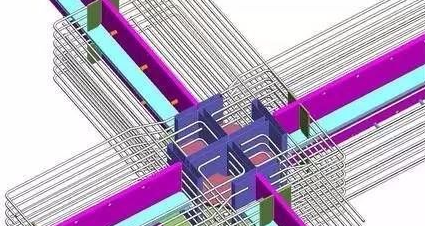

图形法

图形法是接近顶尖级的翻样方法,它对翻样人员的素质很高,涉及到使用CAD建模。这种方法比构件法先进了一大步,它把所有构件连成整体,可以连续自动计算,软件自动分析节点,自动躲让配筋,翻样效率有很大提高。另外,圆形法还可以把平法数据直接标注上去,图形法上面有了平法数据,就涉及到下面要讲到的转换法。

转换法

转换法对翻样人员的要求是全方位的,需要在电脑屏幕上显示设计蓝图的结构配筋底图,来源有两个,一是自己照图纸建模,二是直接将现有文件复制到电脑中打开。如今,最新版翻样软件已经具备了如此功能,按照软件提示,小心操作,很快就能把图纸构件的配筋转化成为翻样图表。达到这一步,要比其它翻样方法提高至少3倍的工作效率。

演示法

演示法,又叫表格立面演示法,是新近研究出来的一种应用ExceI电子表格的翻样方法,它是对现有翻样软件的一种补充和实现接轨的过度形式与审核方法,本身不算做软件,而是模具或模块,是依附于Office 软件的二次扩展应用。

立面演示法,是在计算过程中画出表格与图形,选对构件之后向表格里填入数据,数据填写完毕,翻样过程即告结束,最后打印出配料表和绑扎图。立面演示的意义在于整个计算过程全在眼前展示,所有涉及到的参数系数都在面前摆好,数字繁多却有序不乱。一旦出错非常便于发现、核对和改正。

表格立面演示法的前景可谓无限美好,它能提前编制许多现成的东西,是构件法更加直接的应用。它把翻样计算过程放在其次,而把筛选过程提到一个重要的位置。

综上所述,单筋法是翻样的土壤和地基;

放样法是翻样结果的最佳保证和最后防线;表示法是二次标注填上尺寸使之细化让翻样数据切实可行;表格法是翻样的基本套路与格式;构件法让钢筋翻样在电脑计算上前进了一大步;图形法把翻样人员推上一个新台阶,提出了一个高标准;而转换法,使钢筋翻样出神入化,接近顶峰。此时,再回到立面演示法,让翻样重新走上捷径直通车,所有过程尽收眼底,眼前风光无限。

我们可以用单筋法打底起步,用放样法来保驾护航,用表示法一目了然,用表格法来格式化,再用构件法批量处理,用图形法跃进腾飞,用转换法实现高效神速,然后还有演示法展示汇报翻样的全过程,把它归纳到一张纸上,最终给人的惊喜是翻样原来如此简单,如此妙趣横生,引人入胜。
