现举一例，系统介绍下排烟（气）系统的构造。
排烟（气）正常分为二类，一类用于厨房排烟（气）一类用于卫生间排烟（气）。其选用类型和楼层层数和层高有关。
以26层民用住宅楼为例，层高2.9米，排气道直上直下（烟道没有变径和转弯），可选架16J916-1图集A-C-24型，侧边开孔。
选型
正常烟道有四个部分构成：排气道、止回阀、屋面无动力风帽、油烟机或排气扇。

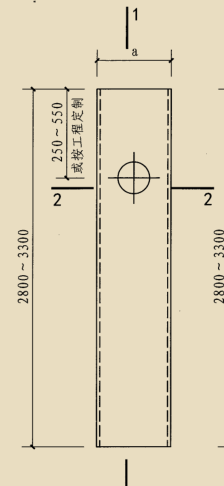

1. 排气道正面
排气道正面
2. 止回阀
止回阀安装示意
止回阀构造
止回阀构造
3. 屋顶无动力风帽
屋顶排气道风帽
4. 安装注意点
1）排气道必须具备足够的流通截面，保障气流顺畅通过，排向大气。如果排气道中某一区段压力过大，就会造成排气不畅，导致串烟串味现象的发生，排气道利用止回阀等接口部件防止烟气倒灌。
2）排气道进气口处应设置防火止回阀，当火灾发生时，防火止回阀门能够自动关闭，防止烟火顺着排气道蔓延。
3）排气道（一定是防火板材）制品耐火极限应大于等于1.0h,进风口接口件耐火极限大于等于1.0h。这点是要重点注意，有的施工单位用普通的板材代替防火材，给安全留下隐患。
4）排气道安装前，住宅施工单位应按照设计要求，在每层楼板预留安装排气道孔涧，并保证各层楼板预留孔洞尺寸和位置正确且上、下垂直对中，否则需进行修改。
5）排气道安装就位后，施工单位应在排气道与楼板预留孔洞之间的缝隙处支撑楼板底模，用C20细石混凝土分两次将缝隙密封填实，并做好防水处理；同时在排气道外壁满挂网格布，与墙体搭接宽200m,外抹M7.5水泥砂浆。排气道在楼层位置，必需用角钢支撑。
排气道在楼层位置安装示意
6）屋顶无动力风帽安装高度超过避雷带时，应与避雷带连接。
排气道出屋面构造
