观摩剧场工程的机电安装技术!

机电安装展示区

消声减震技术

拥有1400座的音乐厅采用了成都市花芙蓉为设计元素,该项目剧场类工程演出使用时对周围环境噪声要求极高,成都城市音乐厅项目通风空调系统则采用了位于现代综合剧场前列的消声减震技术。根据声学顾问马歇尔戴顾问公司要求,我司负责的12000平方米空调区域,安装了70个阵列式消声器、600平方米特制内衬风管、300个弹簧减震器及600个减震吊钩。实现最大降噪量60dB,大大降低了噪声对演出的干扰,设备以及管道的隔振率达到90%-98%。

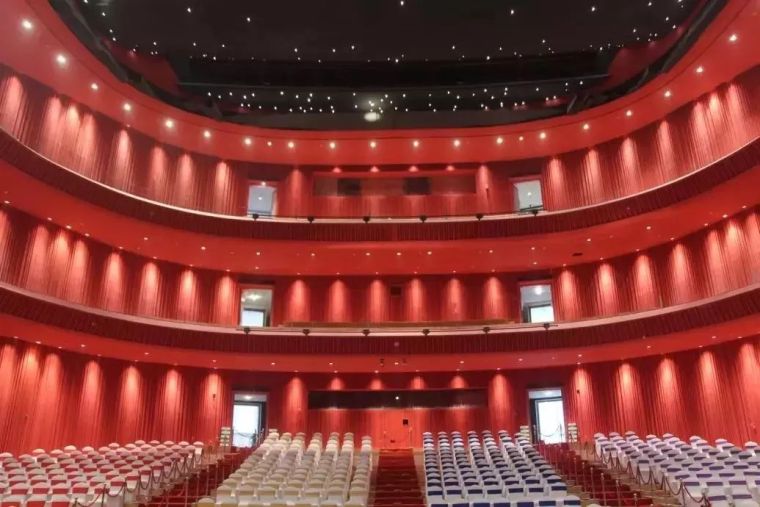

歌剧厅

为满足声学要求,该项目利用专业软件对所有通风系统进行噪声计算,根据设备在各频段噪声及沿途衰减情况,经过深化设计在不同位置设置有声学阵列式消声器和特制内衬风管。

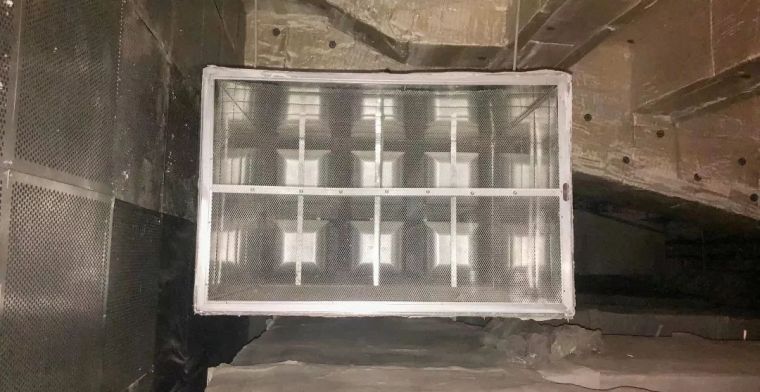

通风管道消声装置

机电设备及管道在运行时会产生大量的振动,为满足减震要求,该工程通过分析管道和设备的重量及振动频率,选定不同的减振设置形式,通过深化设计计算,确定减震器或减震吊钩数量及选型,从而消除固体噪声,达到演出所需效果。

减震装置

减震器安装样板

保温防火技术

该项目采用了CAS铝镁质新型机电材料,具有导热系数低、密度小、柔韧性高、防火防水等稳定特性。同时能够与墙基层和抹面层结合较好,安全稳固性好,同时施工难度小,生态环保性好,其保温性能是传统材料3~8倍。能极大提高工程施工效率和经济效益。

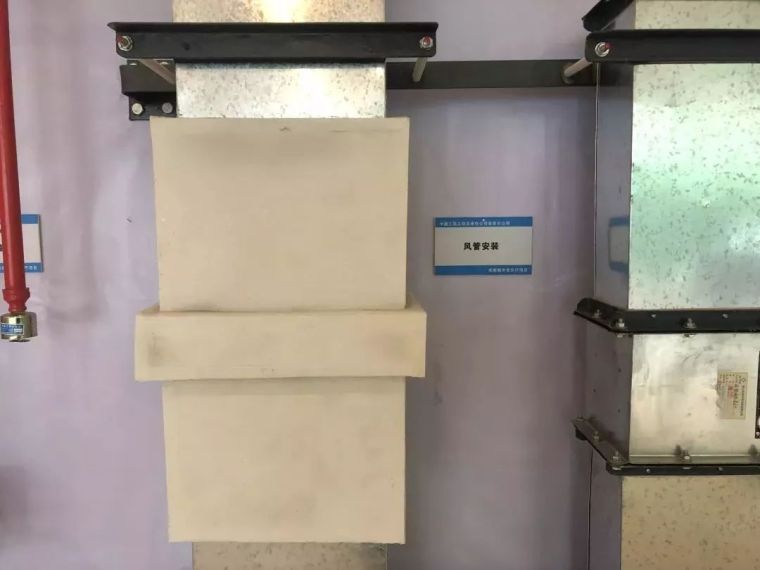

镁铝质保温样板

BIM辅助深化技术

该项目在施工中还采用了BIM技术进行水管、风管和桥架综合排布,同时将制冷站、换热站机房的设备、设备之间的交叉、碰撞问题在图纸阶段消纳,将专业间综合、施工过程需求的深化进行综合管理,减少施工中的错漏及碰撞,提高管理成效。

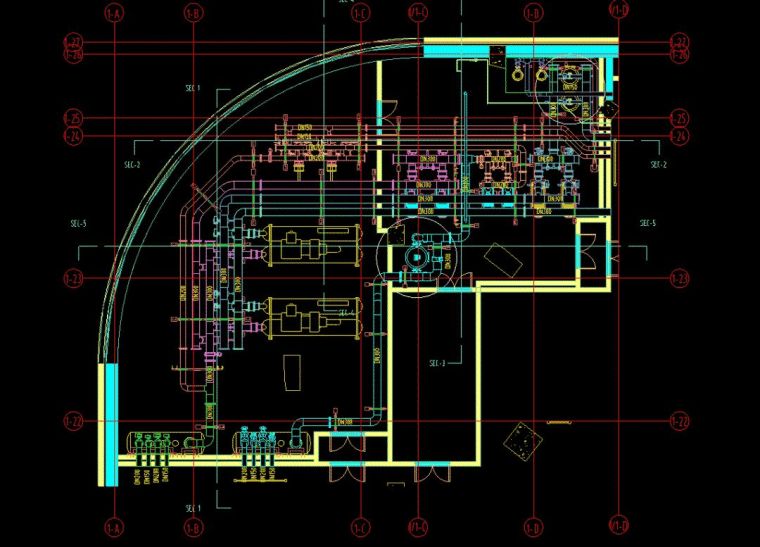

制冷机房深化管路布置图

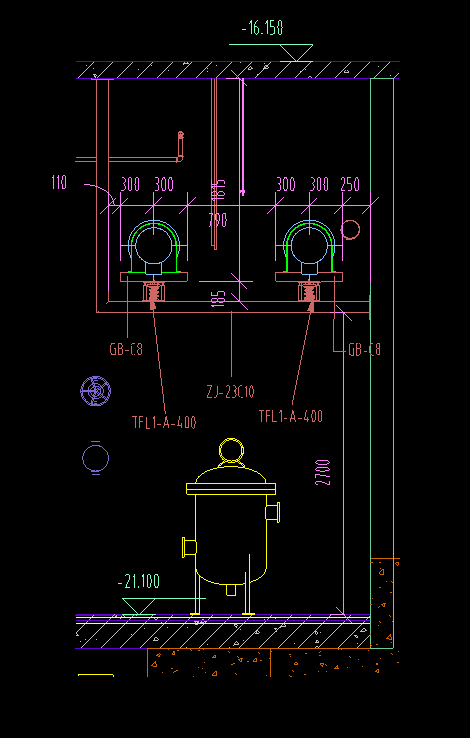

管道减震支架深化图

安全文明施工技术

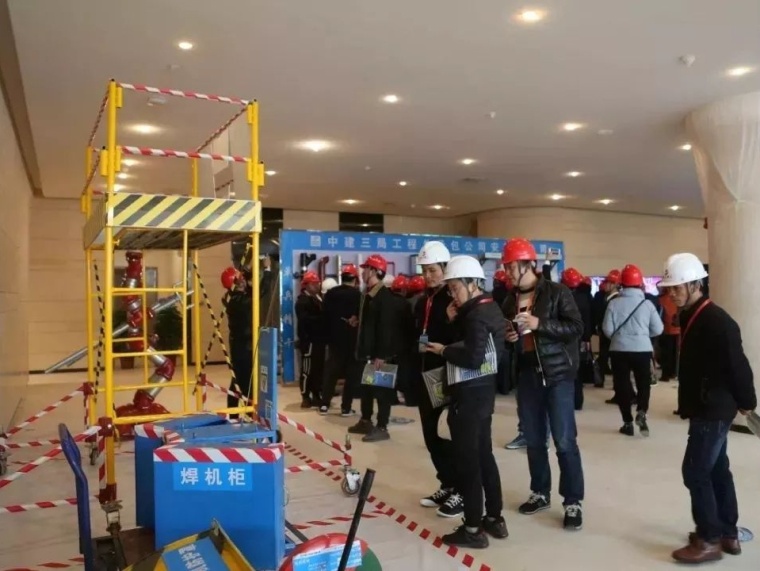

为确保安全文明施工,该项目除了使用常规的安全管理方法外,项目现场还设有VR施工安全教育体验馆以及安全教育智慧语音系统。

VR施工安全教育体验馆

安全教育智慧语言系统
