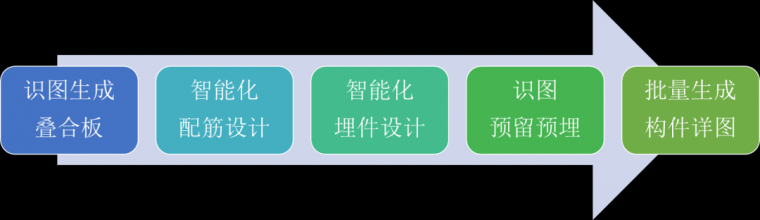

结合PKPM-PC V2.3推出识图建板功能，可满足用户在不建立柱、梁、墙等支座的情况下，快速生成预制板，后续配合识别洞口、线盒功能，以及楼板配筋和附件设计，高效的完成预制板深化全流程。本文将介绍无需进行其他构件建模，预制板从生成到深化、出图的全过程。
01 识图生成叠合板
结合PKPM-PC V2.3版本推出的【识别预制板】功能，工程师可以在无模型的情况下直接根据结构模板图或板拆分图生成板的三维模型用于后续设计。可以在最小化建模投入的前提下，让工程师们尽享三维设计带来的便利。
考虑到实际项目的复杂性，该功能可自动分辨整体式接缝和分离式接缝、精确识别板拆分图内的复杂轮廓（异形板、切角等）。辅以简单直观的设计参数，用户可以在最大化利用图纸资源的情况下快速完成板拆分方案，快捷生成用户期望的叠合板三维外形。
通过CAD拆分方案直接得到预制板拆分模型后，用户便可按照深化设计流程继续进行预制板的配筋和埋件设计。
02 智能化配筋设计

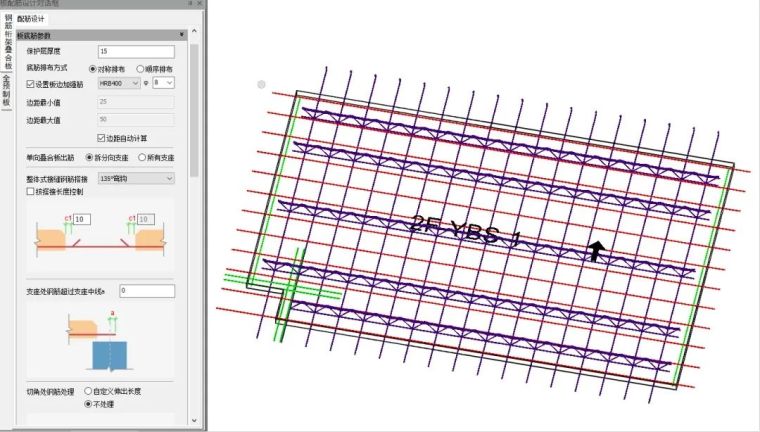

在PKPM-PC中，用户可使用【楼板配筋设计】功能直观灵活的设置叠合板的底筋、桁架、加强筋参数，并基于程序内置的智能化规则快速完成配筋设计。例如，工程师可以：
灵活选择底筋排布方案
对称排布/等间距排布
有/无板边加强筋等
是/否采用最省钢筋的方案等
直观控制桁架排布方案
有/无桁架长度模数
固定边距/灵活边距
是/否下弦筋替代底筋等
自由设置各类补强钢筋
板洞补强筋
切角补强筋
隔墙加强筋

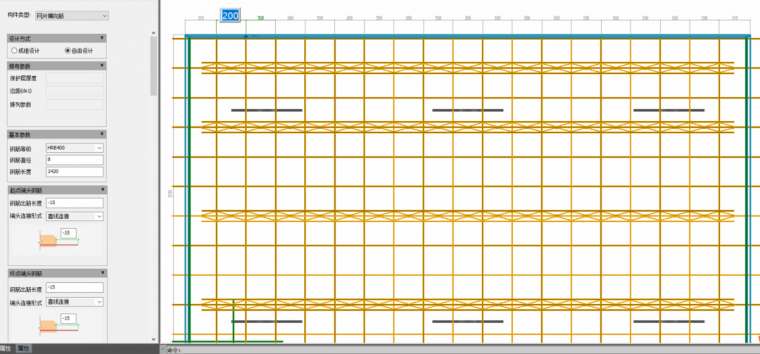

除此之外，工程师也可以通过【深化编辑】功能对叠合板内单根或成组钢筋的位置、长度、弯折形式等细节进行自由调整以满足各类复杂设计情况，随你所想。
03 智能化埋件设计

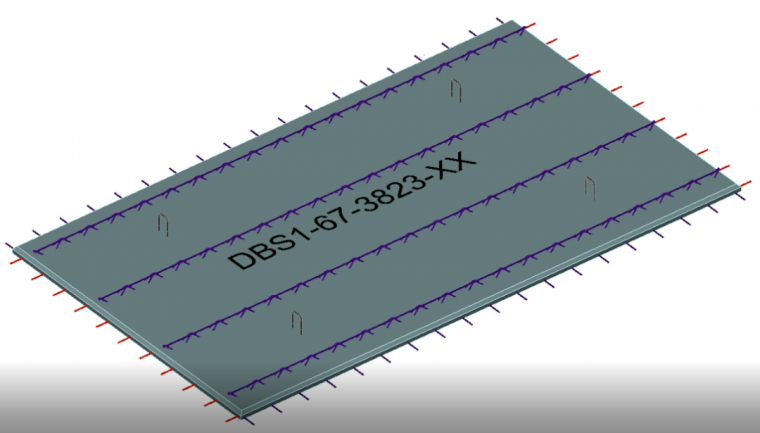

钢筋设计完成后，用户可通过【楼板埋件设计】功能完成板上吊件的设计。程序除支持桁架加强筋/吊钩的吊件样式选择和手动布置外，还可以根据短暂工况验算要求自动排布吊点，确保吊装/运输安全。
04 识图预留预埋

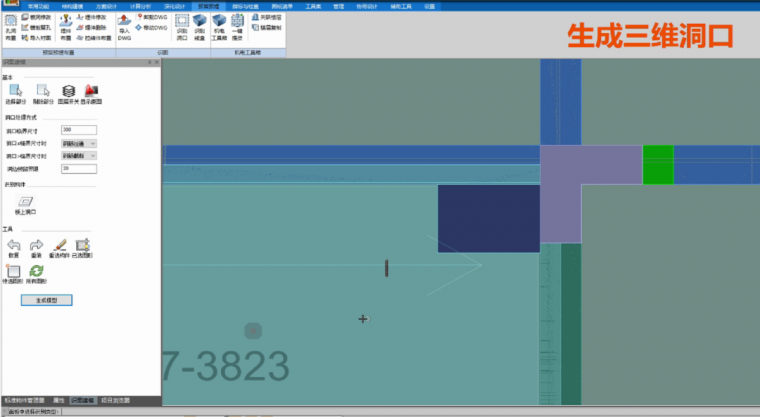

在实际项目中，叠合板上遍布机电点位，而点位的对位预留让本就细碎的深化设计变得更加繁琐。但是，结合PKPM-PC V2.2版本中的【识别洞口/线盒】功能，工程师只需要拿到机电点位图纸并导入模型中，剩下的点位对位、预留预埋、钢筋处理都可以统统交给PKPM-PC。
通过识别CAD图纸中的线条、图层和图块等信息，图纸内的二维符号可在数秒内变成三维模型并吸附到预制板。轻点几下鼠标，喝一口茶，预留预埋设计便轻松完成，深化设计从未如此简单。
05 批量生成构件详图

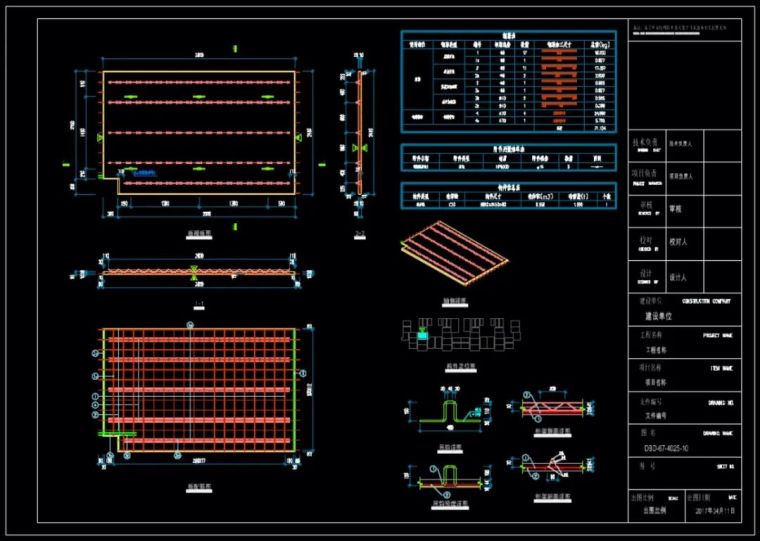

以上四步完成后，工程师手中的叠合板深化模型已大功告成。PKPM-PC V2.3版本已经开放一整套的图纸配置功能，用户可以自定义叠合板详图的图幅比例、视图布局、标注样式、图层颜色等。再次轻点几下鼠标，喝几口茶，一张张清晰完整的构件详图便依次生成。
流程到头，钱钱到手。
