棱体排水又称滤水坝趾，它是在下游坝脚处用块石堆成的棱体。棱体排水是一种可靠的、被广泛采用的排水设施。它可以降低浸润线，防止坝坡冻胀，保护下游坝脚不受尾水淘刷且有支持坝体增加稳定性的作用。但石料用量大，费用较高，与坝体施工有干扰，检修也较困难。
棱体排水
棱体排水
坝内排水

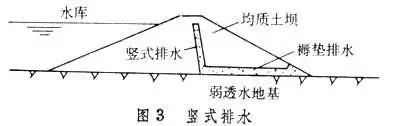

坝内排水包括褥垫排水层、网状排水带、排水管、竖式排水体等。褥垫排水是沿坝基面平铺的由石块组成的水平排水层、外包反滤层。当下游无水时，它能有效地降低浸润线，有助于坝基排水，加速软粘土地基的固结。缺点是对不均匀沉降的适应性差，易断裂，且难以检修。当下药水位高过排水设备时，降低浸润线的效果将显著降低。

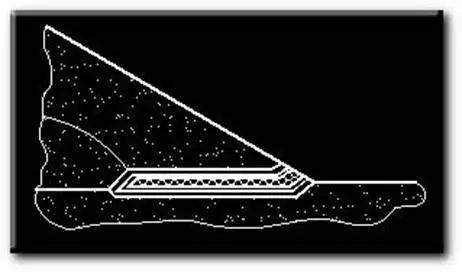

褥垫排水
贴坡排水

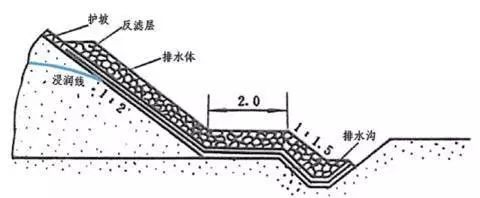

贴坡排水又称表面排水，它是用一二层堆石或砌石加反滤层直接铺设在下游坝坡表面不伸入坝体的排水设施。排水顶部需高出浸润线逸出点，排水的厚度应大于当地的冰冻深度。这种形式的排水构造简单用料节省，施工方便，易于维修。但不能降低浸润线，且易因冰冻而失效。
贴坡排水
贴坡排水
