集中供热热力站的设计方法有哪些

集中供热是城市供热的一种重要方式,它不仅满足人们采暖需要,促进人们生活质量提高。同时在节约资源、能源,保护周围环境等方面也发挥着重要作用。目前,大多数城市都采用集中供热方式,并且在集中供热系统当中,采暖系统热用户与热水网路利用热力站连接,应用的是一种间接连接方式。该方式能显著减少热源的补水率,整个供热网在具体运行过程中,其压力和流量情况不受采暖用户的影响,这样既可以为用户提供更好的工作环境,还能方便对供热网的运行管理工作,促进供热系统有效运行和工作,提高热网工作效率,为人们生活创造良好环境。并且在集中供热系统当中,采暖系统热用户与热水网路利用热力站连接,应用的是一种间接连接方式。该方式能显著减少热源的补水率,整个供热网在具体运行过程中,其压力和流量情况不受采暖用户的影响,这样既可以为用户提供更好的工作环境,还能方便对供热网的运行管理工作,促进供热系统有效运行和工作,提高热网工作效率,为人们生活创造良好环境。

1 中供热热力站的设计方法

在集中供热热力站设计工作中,为促进设计任务顺利完成,必须根据实际情况,综合采取有效对策。具体来说。最为主要的工作是,计算热力网和选择合适的设备。只有这样,才能更好完成设计任务,满足供热和采暖需要,为热力站的有效运行提供保障。

1.1计算热水网路

包括一级热网和二级热网供热管径的确定,这是整个设计工作中非常重要的环节,为设计单位所要关注的重点内容。具体设计步骤和方法如下:先估算热力站设计热负荷,常用面积热指标法进行,再确定热网计算流量,最后结合热网计算流量和经济比摩阻,利用热水网路水力计算表,将热网管径确定下来。按照热力网规范相关要求,热网经济比摩阻采用30-70Pa/m。

1.2选择主要设备

热力站供热主要设备为换热器,循环水泵等,设计过程中要结合具体情况,综合采取有效对策,促进设计水平提高,从而为人们日常生活营造良好的环境氛围,满足供热和采暖需要。具体来说,在设计工作中,进行设备选择时要注意以下几个问题。

1.2.1换热器

根据集中供热具体需要,采用性能优良、工作可靠、传热性能良好的换热器,通过计算分析,确定换热器及其结构和传热系数,再通过计算得出所需的传热面积。换热器所需传热面积计算公式A = Q(K△tp),在该公式中,A代表传热面积,Q代表换热器传热量,K代表换热器传热系数,可利用厂家样本给出的数据,或参照设计书册或教材给出的方法计算得知。代表换热器的热效率,取值在0.96 -0.99之间,△tp代表换热器进出口端热媒的温差,由t2减t1的差值计算所得。

1.2.2二级热网循环水泵

根据相关规范要求,循环水泵的水泵流量不应小于所有用户的设计流量之和,水泵扬程不应小于换热器、站内管道设备、主干线和最不利用户内部系统阻力之和。热力站实际运行过程中,如果采用质-量调节或用户自主调节,需要采用调速泵。循环水泵总流量等于二级热网循环水量的105%110%,循环水泵扬程 =安全系数 (循环泵出水段的压力损失 +除污器至循环水泵入口段压力损失 +最不利环路供回水干管压力损失 +最不利环路末端用户的压力损失)。压力损失与连接方式、用户入口设备相关,设计时需要做好选择工作,提高设计合理性,促进热力站更好运行和工作。

1.2.3二级热网补水装置

在补水装置选择时,应该严格遵守相关规范要求,补水泵流量为正常补水量的4-5倍,正常补水量宜采用系统水容量的1%。在确定补水泵扬程时,不应该小于补水点压力加30-50kPa,补水泵至少要选用两台,一台使用,一台备用。一旦出现故障时,可以及时进行修复,为水泵有效运行创造良好条件。

1.3热力站运行方式

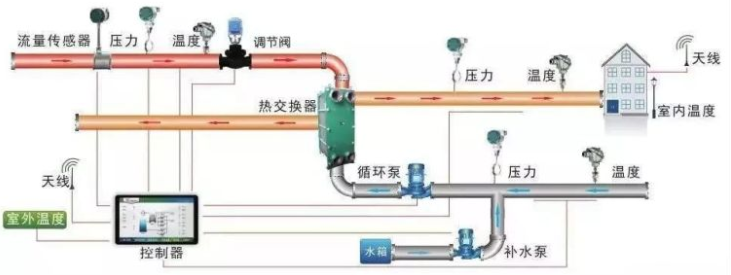

设计完成后,为促进热力站更好供热,满足人们采暖需要,还要明确工艺流程,对各项设备进行科学合理安排,促进设计水平提高。主要设备为一次网供水、一次网回水、二次网供水、二次网回水,再加上补水泵、止回阀、循环水泵、泄水阀、调节阀等设备,共同促进整个热力站有效运行和工作。在集中供热系统之中,还要合理确定热网管径,科学选择相应型号的设备,为集中供热正常运行创造便利,促进供热效果提升,更好满足人们日采暖需要。

2 集中供热热力站的设计具体实例

为了让人们对热力站设计有更为全面的了解,促进设计水平提高,下面将结合具体工程实例对此进行探讨分析。某集中供热热力站供热总面积5万m2,设计供热量32 00kW,热用户都处在低层建筑。根据该工程实际情况,具体的设计要求如下:一次网侧介质为高温水,设计压力1.6MPa,设计温度150/70℃;二次网侧介质为低温水,设计压力1.0MPa,设计温度85/60℃。为满足供热和采暖需要,设计单位综合采取以下对策,不仅顺利完成设计任务,还取得良好效果,满足供热需要。同时,还可为类似热力站设计提供启示与借鉴。

2.1计算热水网络

通过该项计算工作,能确定热水网路的管径,一级热网流量为0.86Q(t1t2)=0.863200(15070)=34.4t/h,根据该流量值,结合经济比摩阻30-70Pa/m,利用热水网路水力计算表,最后确定一级热网的管径为DN125。然后计算二级热网的流量为0.86Q(t1t2)=0.863200(8560)=110.08t/h,同样采用该流量值,结合经济比摩阻,确定二级热网的管径为DN200。

2.2选择相关设备

首先做的工作是选择并计算换热器,加热流体与被加热流体之间的对数平均温差△tp,计算得知△tp值为29.38℃,换热器的热效率取值0.96,该工程设计和施工中,选用板式水-水换热器,利用厂家给出的样本数据,传热系数取值为3 000W/(m2.℃),这样一来,热力站换热器所需面积为Q(K△tp)=3 200 000(0.96300029.38)=37.8m2。然后计算并选择二级热网循环水泵。循环水泵流量=110%110.08=121.09t/h,末端用户为:与网路直接连接的大型散热器采暖系统,阻力损失取值为50Pa,这样循环水泵的扬程=1.1(11.5+3.5+5+9)=31.9m。在具体选择和设计中,循环水泵采用两台,一用一备。最后计算并选择二级热网补水装置,补水泵流量为0.04110.08 =4.4t/h,用户建筑高度21m,补水点设置在循环泵吸入口,补水泵扬程为21+5=26m,补水泵采用两台,一台使用,一台备用。

热力站是供热网与用户连接的重要场所,集中供热是常用的一种方式。为更好满足用户需要,提高供热效果,必须做好热力站设计工作,合理安排各项设施,促进热力站更好运行和工作。在设计过程中,要合理确定热网管径,科学选择相应的设备,促进设计水平提高,从而更好指导热力站施工建设,使其更好运行和工作,满足供暖和用户采暖需要。
