末端插座回路会接手握式、移动式设备，发生接地故障时极易发生人身电击事故。为保证人身安全，在TN和TT系统内，末端插座回路上都应装设第一级RCD。一般采用额度动作为30mA，动作时间不大于0.04s普通型RCD。同时，在末端固定式设备的过电流保护如果不能满足在5s内切断接地故障时也应装设RCD。第二级RCD安装在建筑物电源总进线上，它应带短延时，以保证与第一级RCD之间的选择性，其动作电流可以通过计算正常情况下的泄流电流来确定，一般可以选择500mA甚至1A，动作时间不宜大于0.15s，此处的RCD主要用于防接地故障引起的电弧火灾，同时也作插座回路RCD的后备保护。
实现RCD的防接地故障引起电击和火灾事故，RCD的安装接线必须正确，否则将误动或拒动。下面介绍分析3种RCD由于接线错误导致RCD误动或者拒动的例子。
（1）PEN线穿过RCD导致RCD拒动。

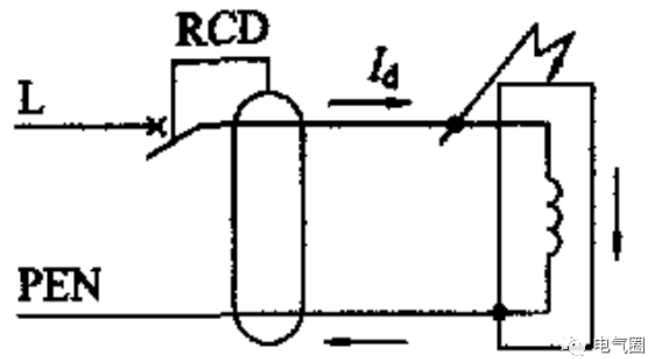

在TN-C系统中，N线和PE线合并成了一根PEN线，如果PEN线和相线都穿过RCD，如下图所示。当发生接地故障时，相线和PEN线的故障电流在电流互感器中感应的电磁场互相抵消，RCD检测不到故障电流而不动作，从而造成了RCD拒动，容易发生电击事故。

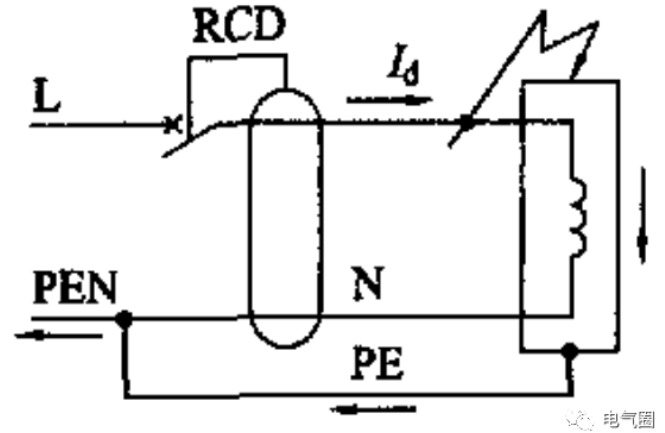

为了解决上述问题，在RCD前将PEN线分为PE线和N线，将N线和相线穿入RCD中，PE线直接连接到外露可导电的设备外壳上，此时将TN-C系统改造成了局部的TN-C-S系统，如下图所示。当发生接地故障时，故障电流由相线、电气装置、PE线回到电源，不经过N线。此时由于相线和N线在电流互感器中感应的电磁场不能互相抵消，RCD检测到故障电流从而动作。
（2）中性线和PE线接错导致RCD误动。

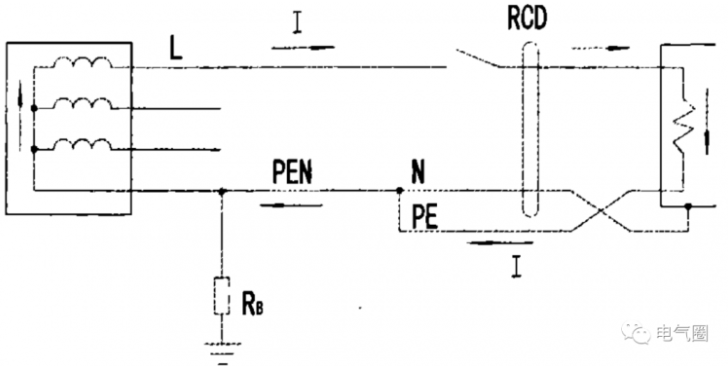

为避免回路导体被接错引起事故，我国规定PE线用黄绿相间标志，中性线采用浅蓝色标志。有时施工单位为了图方便，把中性线和PE线用同一颜色的电线，这样有时会造成中性线和PE线接错，如下图所示为中性线和PE线接错在。正常情况下电流通过相线、电气装置、PE线、PEN线返回到电源，N线没有通过电流，导致相线和N线在电流互感器中感应的电磁场不能互相抵消，RCD检测到故障电流从而误动作。
（3）中性线被重复接地导致RCD误动。

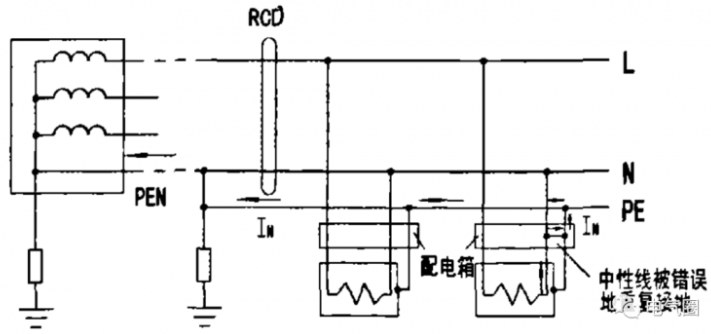

规范中为避免产生有害的杂散电流，在一个建筑物内中性线只能在一点与PE线相连接而接地。由于受过去苏联规范中零线应重复接地这一规定的影响，在配电箱处常将中性线重复接地。如下图所示，TNCS系统的PEN线在进线处分为PE线和中性线，PE线可以重复接地，而中性线则不得再接地。但为了满足零线应重复接地这一要求，在分配电箱中中性线母排和PE线母排常被跨接而使中性线错误地重复接地。正常情况下PE线中通过的泄流电流应该是mA级别，如果中性线被重复接地，本来应该通过中性线的部分电流将通过PE线返回电源，它就是所谓的杂散电流。这种杂散电流能引发电气火灾等灾害，但同时也能使RCD误动作。
