桥梁工程图的内容
1.桥位地形、地物、地质及水文资料图，用来表示桥梁位置及周边关系的图纸。
桥位平面图、桥位地质断面图。
2.桥梁总体布置图，表示桥梁整体形状、大小、结构的图纸。
立面图、侧立面图。
3.桥梁的上部、下部构造和配筋图，表示细部构造的图纸。
详图、构件结构图。
4.设计说明，表示施工上要求的图纸。
一、识读桥梁工程图
桥梁通常由上部结构（主梁或主拱圈和桥面系）、下部结构（桥墩、桥台和基础）及附属结构（栏杆、灯柱、护岸、导流结构等）三部分组成。

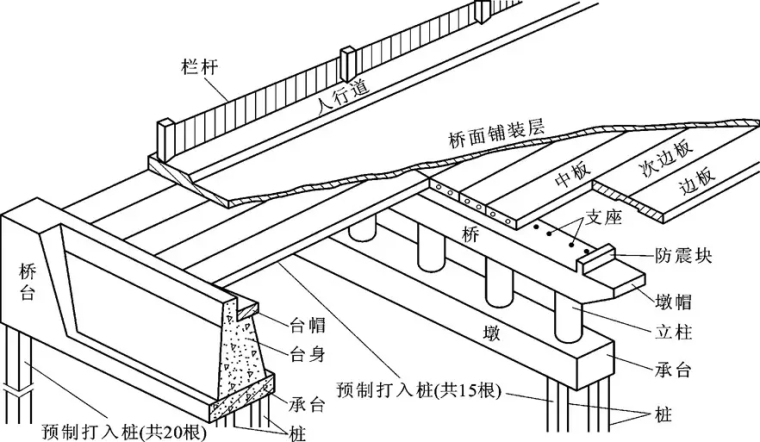

桥梁的基本组成
桥梁上部结构概貌
桥梁下部结构的桥墩与桥台 （a）桥墩；（b）桥台
桥梁的截面形式(a)装配式T形梁;(b)箱梁桥横截面
（一）桥位平面图
桥位平面图是通过地形测量绘出桥位处的道路、河流、水准点、钻孔及附近的地形和地物，以便作为桥梁设计、施工定位的依据。其作用是表示桥梁与路线所连接的平面位置，以及桥位处的地形、地物等情况，其图示方法与路线平面图相同，只是所用的比例较大。如图11-6所示，为某桥的桥位平面图。
