步骤1：创建轮廓族文件。
（1）单击左上角新建族。
（2）打开新族选择样板文件对话框，选择公制轮廓.rft为族样板文件。单击打开进入族编辑状态。
（3）修改族文件的单位，将单位设置为m，保留2位小数。
（4）保存文件，将文件名命名为薄壁墩轮廓。
步骤2：导入薄壁墩CAD图纸。

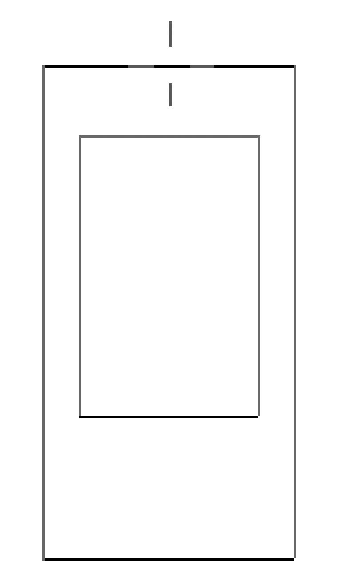

（1）将斜拉桥薄壁墩的图纸进行修订，为一个闭合轮廓，如下图所示。
（2）单击插入选项卡下导入面板中的导入CAD按钮，弹出导入CAD格式对话框，导入单位选择为mm，定位选择为自动中心到中心。
（3）调整导入薄壁墩的位置，运用移动命令，使薄壁墩顶中心线的位置与参照中心点重合。
（4）保存薄壁墩族文件，保存为薄壁墩轮廓.rfa。
（5）单击建筑选项卡下族编辑器面板中的载入到项目按钮，将主梁族文件载入到斜拉桥z7模型项目文件。
步骤3：在项目中建立薄壁桥墩顶标高。

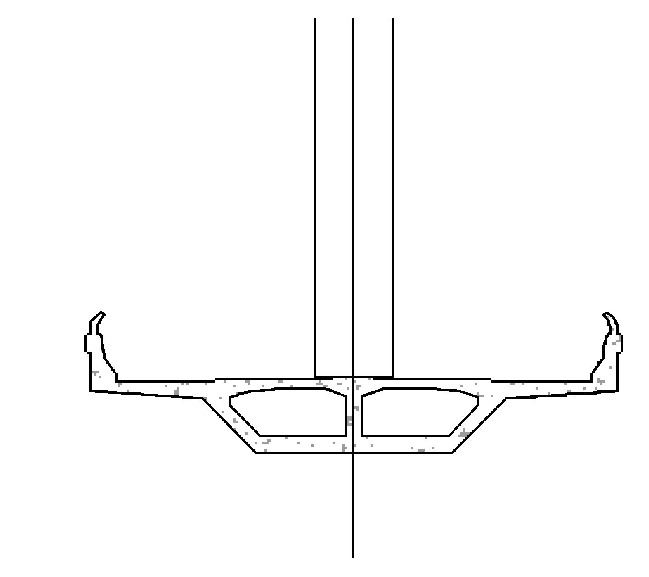

（1）在项目快捷菜单中，用剖面命令在主塔处建立桥梁横断面剖面，命名为主塔剖面。如图所示。

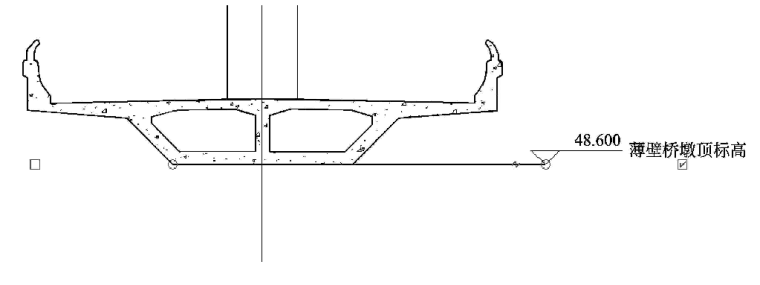

（2）在箱梁底部建立薄壁桥墩顶面标高线。点击建筑基准选项卡上的建立标高命令，在修改放置标高绘制选项卡中，选择拾取线命令。选择箱梁底部线。建立标高如图所示，并将标高重命名为薄壁桥墩顶标高。
步骤4：采用内建常规模型，用放样的方式在项目中生成薄壁墩。
（1）单击建筑选项卡下构建面板中的构建下的内建模型按钮。
（2）在弹出的组类别和族参数对话框中，选择常规模型。
（3）在弹出的名称对话框中，填写薄壁墩。
（4）在项目浏览器中，选择三维视图。
（5）单击建筑选项卡下形状面板中的放样按钮。
（6）单击修改放样选项卡下放样面板中的绘制路径按钮。
（7）单击修改放样绘制路径选项卡下绘制面板中的绘制线按钮。

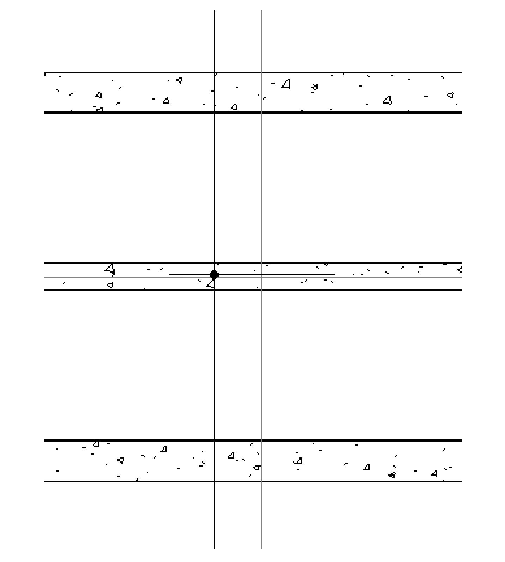

（8）在薄壁桥墩顶标高结构平面中，薄壁墩处沿桥梁纵向绘制2m的线作为放样的路径。如图所示。
（9）功能区单击工具，完成放样路径的拾取。
（10）单击修改放样选项卡下放样面板中的选择轮廓按钮。在下拉菜单中，选取薄壁墩轮廓。
（11）功能区单击工具，完成放样。

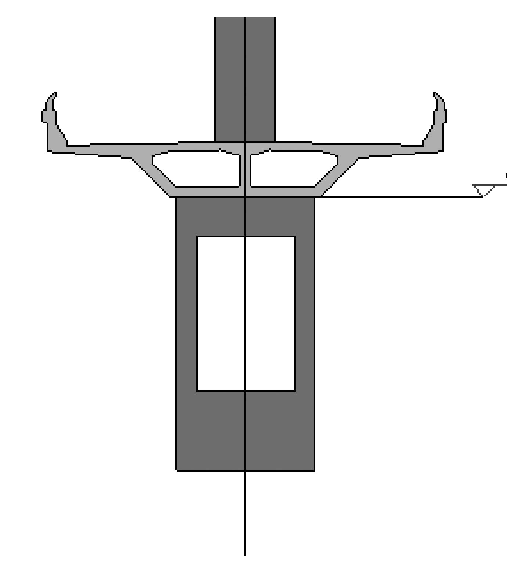

（12）在桥塔剖面中，检查薄壁墩位置，可通过薄壁墩属性中X、Y坐标的偏差调整薄壁墩的位置。调整后如图所示。
