1.导流方法
施工导流的基本方法可分为分期围堰法和一次拦断河床围堰导流两类,其选择应遵循以下原则:
适应河流水文特性和地形、地质条件。
工程施工期短,发挥工程效益快。
工程施工安全、灵活、方便。
结合、利用永久建筑物,减少导流工程量和投资。
适应通航、排水、供水等要求。
河道截流、围堰挡水、坝体度汛、封堵导流导洞、蓄水和供水等初、后期导流在施工期各个环节能合理衔接。
分期围堰法
分期围堰法导流,即分期束窄河床修建围堰,就是用围堰将水工建筑物所在的河段分段分期围护起来的方法,保护主体建筑物干地施工。河水通过束窄河床、坝体缺口、坝体底孔等下泄。
分期导流一般适用于下列情况:
导流流量大,河床宽,有条件布置纵向围堰。
河床中永久建筑物便于布置导流泄水建筑物。
河床覆盖层不厚。
(覆盖层由冲积层和堆积物组成,比如包括有冰缘冻融泥流堆积物、含泥质的灰绿色细砂和黄褐色粉土层、崩坡积和冲洪积加积物、灰绿色淤泥质碎石土层等)
根据不同时期泄水道的特点,分期导流方式中又包括束窄河床导流和.通过已完建或未完建的永久建筑物导流
1.束窄河床导流
束窄河床导流,是通过束窄后的河床泄流,通常用于分期导流的前期阶段,特别是一期导流。
2.通过已完建或未完建的永久建筑物导流
通过建筑物导流的主要方式包括设置在混凝土坝体中的底孔导流,混凝土坝体上预留缺口导流、梳齿孔导流,平原河道上的低水头河床式径流电站可采用厂房导流,个别高、中水头坝后式厂房,也有通过厂房导流的。这种方式多用于分期导流的后期阶段。
挡水建筑物:上下游围堰、纵向围堰。
泄水建筑物:束窄原河床,混凝土坝的坝体预留缺口、坝体底孔,明槽,平原河道低水头河床径流电站的厂房等。
典型适用:流量较大的平原河道或河谷较宽的山区河流上修建混凝土坝枢纽时较为常用。

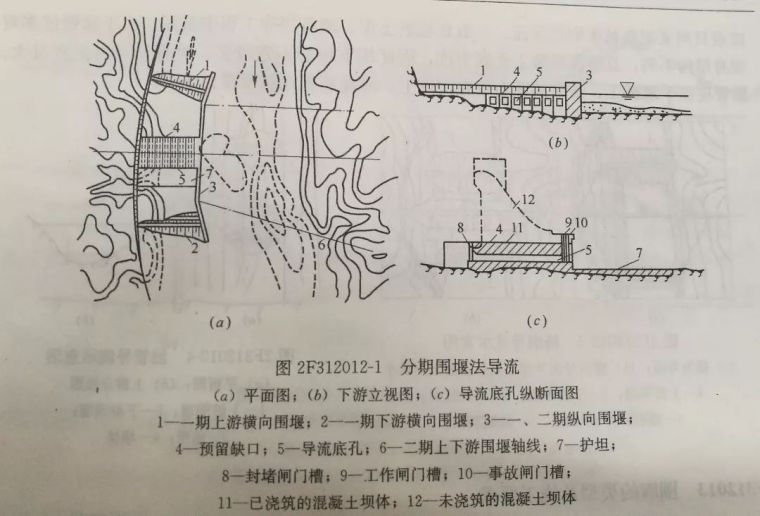

▲分期围堰法导流

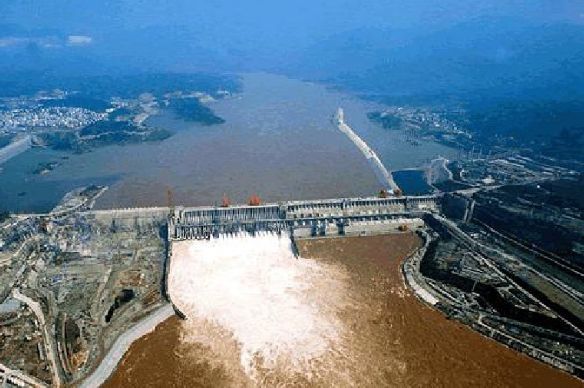

▲三峡水利枢纽导流

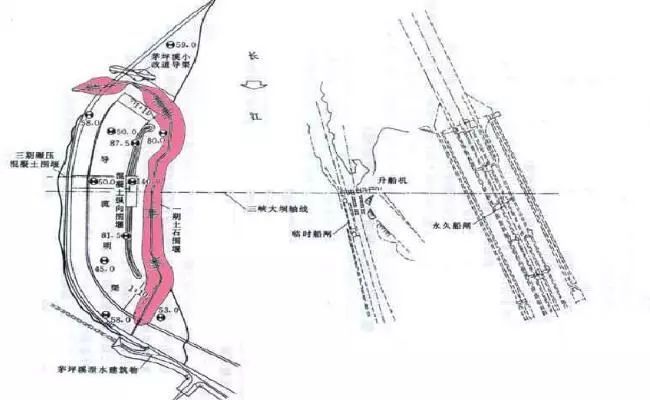

▲三峡一期导流

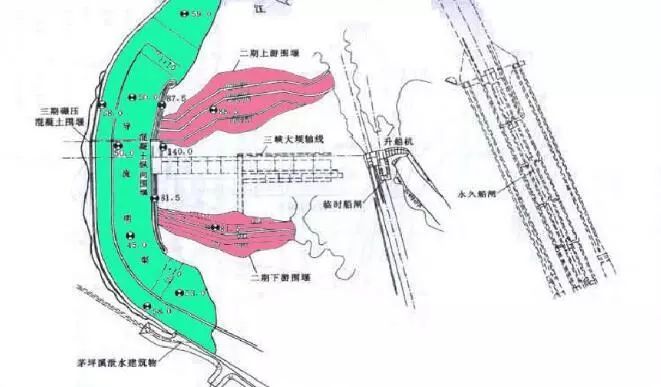

▲三峡二期导流
▲三峡三期导流
