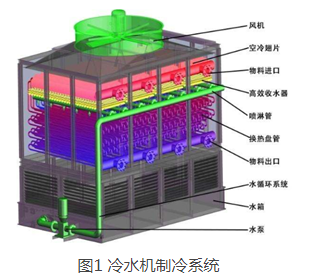

从图1可以看出气体通过一根长长的换热盘管管子（通常盘成螺型线管），让热量散失到四周的空气中，铜之类的金属导热性能强，常用于输送蒸气。为提高冷凝器的效率经常在管道上附加热传导性能优异的散热片，加大散热面积，以加速散热，并通过风机加快空气对流，把热量带走。
一般制冷机的制冷原理是压缩机把工质由低温低压气体压缩成高温高压气体，再经过冷凝器冷凝成中温高压的液体，经节流阀节流后，则成为低温低压的液体。低温低压的液态工质送入蒸发器，在蒸发器中吸热蒸发而成为低温低压的蒸汽，再次输送进压缩机，从而完成制冷循环。
从制冷系统中我们可以看出冷凝器是输出冷量的关键设备，起着将蒸发器中吸收的热量连同压缩机功所转化的热量一起传递给冷却介质带走，若缺少冷凝器，系统会有炸锅说法。
市场上主流冷凝器可分为水冷式冷凝器、风冷式冷凝器、蒸发式冷凝器，我们就以XX节能科技股份有限公司的蒸发式冷凝器为例介绍。
蒸发式冷凝器又叫蒸发冷，利用盘管外的部分喷淋水蒸发吸收盘管内高温制冷剂的热量，而使得管内的制冷剂逐渐由气态冷却冷凝为液态的换热器。
冷凝器能把气体或蒸气转变成液体，将管子中的热量，以很快的方式，传到管子附近的空气中。冷凝器工作过程是个放热的过程，所以冷凝器温度比较高。
蒸发式冷凝器特点

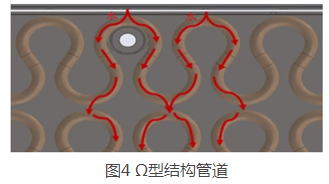

第一：换热效率高，由于换热管采用小管径内螺纹管，具有结构，能加强流体的扰流。主要是利用水的汽化潜热由风势带走大量的热量。
第二：节能节水，与具有同等制冷量风冷式、水冷式冷凝器相比，蒸发式冷凝器功耗要小很多耗水量少，实际耗水量约为一般水冷式冷凝器的5%~10%。
第三：蒸发式冷凝器结构简单、安装方便，是集冷凝器、冷却塔、水泵、水箱、风机于一体，节省空间。
现如今冷凝器作为冷水机制冷设备换热设备中换热过程的重要部件之一，使用率是很高的产品。XX蒸发式冷凝器可以广泛用于冷库、污水热泵热水机、热泵海水淡化装置、大型氨制冷系统、中央空调机组。
