看不懂可调电阻器的参数和规格型号看这里!

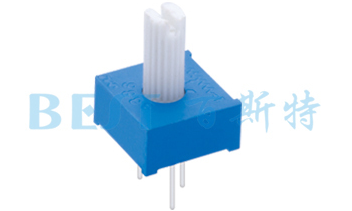

(1)可调电阻JML3386PL(3-5-8)

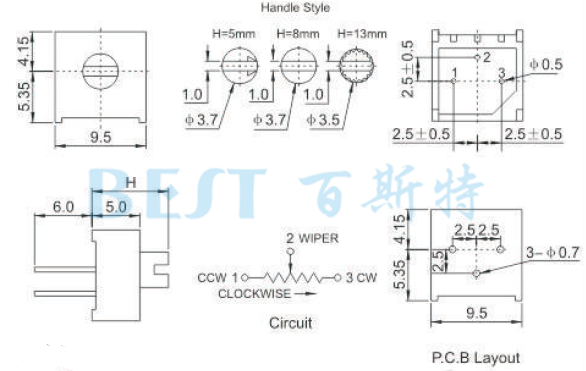

可调电阻JML3386PL(3-5-8)_参照工程图纸:

可调电阻JML3386PL(3-5-8)_产品介绍:

JML3386PL可调电阻系列产品中归属于单圈电阻器。脚呈三角排序,脚距52.5,顶端调整。JML3386PL规格为:9.59.55;次之JML3386PL有带柄和没有柄的,柄长有三种:2mm、5毫米、8毫米等规格型号,可依据用户需求来挑选。

可调电阻JML3386PL(3-5-8)_性能参数:

可调电阻JML3386PL(3-5-8)_特性:

阻值范畴 : 10~1M

阻值误差: 10%

接地电阻: R12GB

耐工作电压:101.3Kpa 600V,8.5Kpa 350V

合理电行程安排: 260

阻值转变特点: B

终端电阻: 1%R or 2

回路电阻转变: 3%R or 3

可调电阻JML3386PL(3-5-8)_自然环境特点:

最大功率(较高工作标准电压300V): 70℃ 0.5W, 125℃ ow

操作温度范畴: -55℃ ~ 125℃

温度系数: 200ppm/℃

溫度转变:△R2%R,△(Uab/Uac)R2%

撞击:390M/s2,4000uqw , △R2%R

震动:10~500Hz,0.75mm or98米/s2,6小时△R1%R,△(Uab/Uac)2%

气侯次序: △R3%R,R1100M

70℃电气设备使用性能:0.5W,1000h △R3%R

机械设备使用性能 :50cycles,△R3%R

恒定环境湿度:△R3%R,R1100M

可调电阻JML3386PL(3-5-8)_物理学特点:

总机械设备行程安排: 280

启动扭矩: 50mNm

止档扭矩: 50 mNm

规范包裝 :50pcs /管

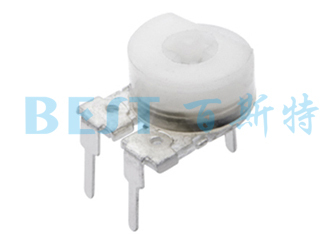

(2)可调电阻RM085C-V1带帽

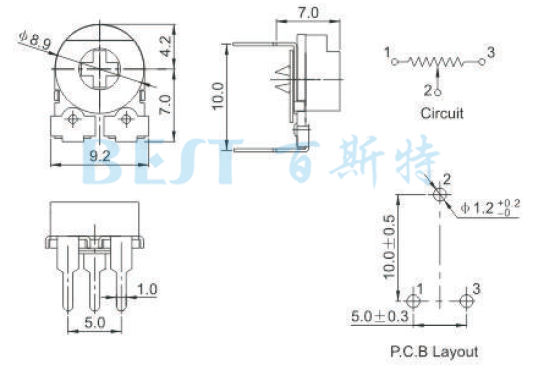

可调电阻RM085C-V1带帽_参照工程图纸:

可调电阻RM085C-V1带帽_产品介绍:

RM085C-V1为外壳碳膜材料,直徑为9.3mm,也可叫立式可调电阻,脚指头510,阻值有100欧-2兆欧,规格型号上区别有带帽和不带帽二种种类。RM085C-V1普遍用以仪表设备、电器产品、通讯设备和电子器件智能安防等制造行业。

可调电阻RM085C-V1带帽_性能参数:

阻值范畴(Ohms) :100~2M

最大功率: 0.1W

残余阻值: R 1K: 30 max R1K:3%max

阻值误差: R500K 20%

R500K 30%

阻值转变特点: B

较高应用工作电压:AC50V

转动使用寿命 :R15% max. for 100cycles

机械设备特点:

转动视角 : 25020

转动扭矩:80~350gf.cm

止档抗压强度: 0.5Kgf.cm Max

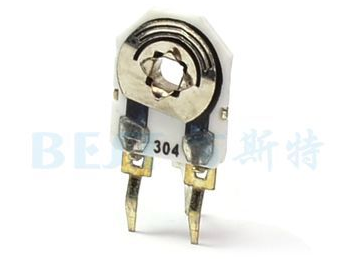

(3)瓷器可调电阻RM085G-H5

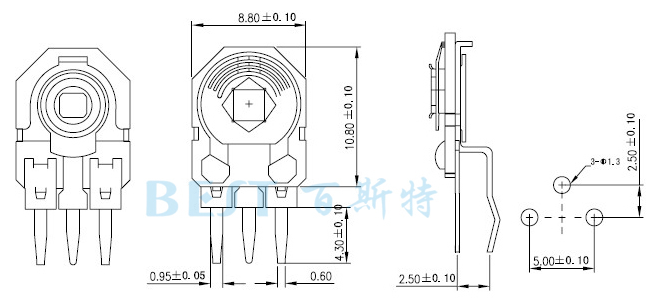

瓷器可调电阻RM085G-H5_参照工程图纸:

瓷器可调电阻RM085G-H5_产品介绍:

RM085G-H5是瓷器软件可调电阻,调整方位为侧调,销售市场上也可叫立柱式软件可调电阻。输出功率0.5W。偏差20%和10%(需订制)。RM085G-H5脚距有5毫米5毫米和5毫米2.5毫米二种。包裝为500个一袋。普遍用以电器产品、仪表设备、通讯设备和电子器件智能安防等制造行业。

瓷器可调电阻RM085G-H5_性能参数:

瓷器可调电阻RM085G-H5_特性:

阻值范畴(Ohms) :100~4.7M

残余阻值 : R 1k, r01、r0310

R1k, r01、r031%R

阻值误差: 20%

阻值转变特点: B

较高应用工作电压:AC30V

最大功率: 0.5W

旋转噪声: 100mV

自然环境特点:

操作温度自然环境:-40℃~125℃

温度系数:250ppm

溫度特点:3%,70℃置放5钟头

机械设备特点:

转动视角: 24010

机械设备使用寿命:30圈阻值转变10%

转动扭矩: 5~35mNm

止档抗压强度: 50 mNm

之上便是有关M085C-V1带帽、RM085G-H5、JML3386PL(3-5-8)、RM150-H1等商品的有关主要参数详细介绍,大伙儿还想要知道其他型号规格的商品星球能够资询大家的客服人员。在可调电阻的表层应防止冷凝水或有水珠存有,防止在湿冷地区应用。贴片式可调电阻的接线端子在电焊焊接时要防止应用水溶性助焊剂,以防促长金属材料空气氧化与原材料长霉,应用时要防止应用伪劣助焊剂,焊锡丝欠佳很有可能导致上锡艰难,造成接触不良现象或是短路。除此之外,可调电阻的电阻器体大多数选用多炭酸类的树脂材料做成,要留意防止与氢氧化钠等其他丙烯胺触碰,以防危害特性的应用。
