电机种类
一般情况下指将磁场内电流流通产生的力转变为旋转动作,在广义范围内还包括直线动作。

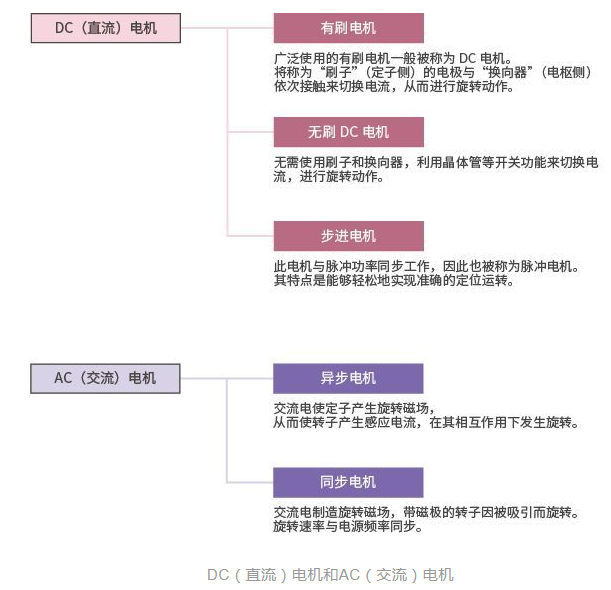

按电机驱动的电源种类,可分为DC电机和AC电机。
根据电机旋转原理,大致可分为以下几种。
(特殊电机除外)
1) 电机旋转借助磁铁、磁力

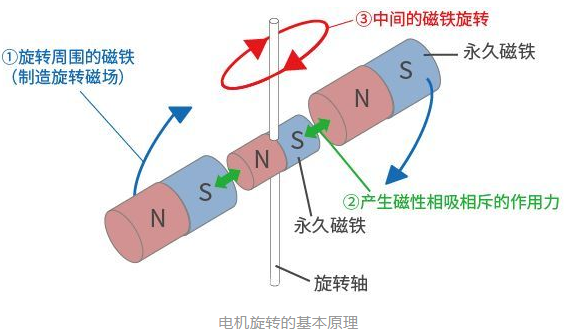

在带旋转轴的永久磁铁周围,①旋转磁铁(使产生旋转磁场),②则根据 N极与S极异极相吸、同级相斥原理,③带旋转轴的磁铁将旋转。
这就是电机旋转的基本原理。

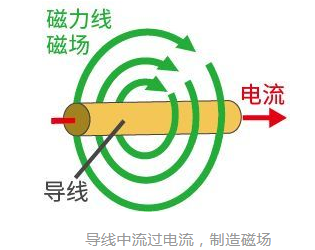

导线中流过电流使其周围产生旋转磁场(磁力)从而磁铁旋转,实际上与此是一样的动作状态。
另外,将导线绕成线圈状,则磁力被合成,形成大的磁场通量(磁通量),产生N极和S极。

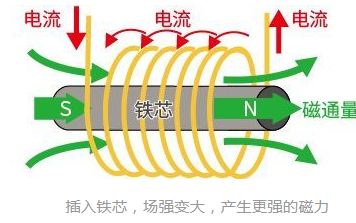

另外,在线圈状导线中插入铁芯,磁力线变得容易通过,能产生更强的磁力。
2)实际旋转电机
在此,作为旋转电机的实际方法,介绍利用三相交流和线圈制造旋转磁场的方法。

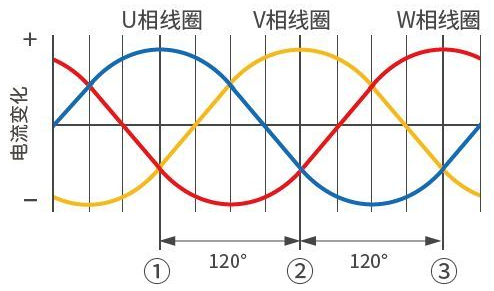

(三相交流是间隔120相位的交流信号)
上述①状态下的合成磁场对应下图①。
上述②状态下的合成磁场对应下图②。
上述③状态下的合成磁场对应下图③。

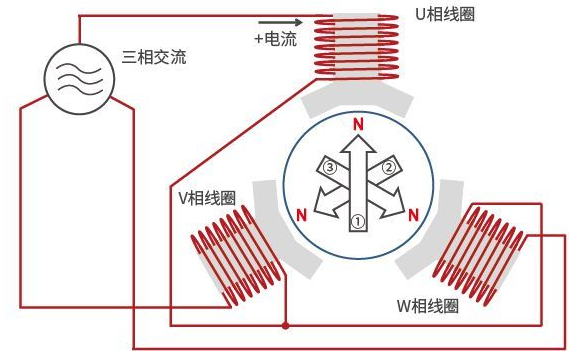

如上所述,缠绕铁芯的线圈分三相,间隔120配置U相线圈、V相线圈、W相线圈,电压高的线圈产生N极,电压低的线圈产生S极。
各相位按正弦波变化,因此各线圈产生的极性(N极、S极)和其磁场(磁力)将发生变化。
此时,单看产生N极的线圈,按U相线圈V相线圈W相线圈U相线圈依次变化,从而发生旋转。
