浩辰CAD 给排水中提供了多种的CAD标注方式，下面主要给大家介绍一下喷淋设计中的管径标注。
通过【消防】菜单中的【自动尺寸】、【手动尺寸】、【自动管径】命令可完成定位尺寸、喷淋管径的标注。
自动尺寸
用户运行【消防】菜单中的【自动尺寸】命令，框选需要标注的喷淋头，便可实现喷淋头之间间距的标注。如下图所示：
手动尺寸
用户运行【消防】菜单中的【手动尺寸】命令，可标注不在同一条线上的多个喷头。如下图所示：
注：在喷淋标注时，很可能会出现（如图）的情况，出现此种情况时，用户在选择喷淋时请不要框选，直接选取平行于Y轴的两个喷头后，再选择其它喷头，即可实现正常的标注。
自动管径

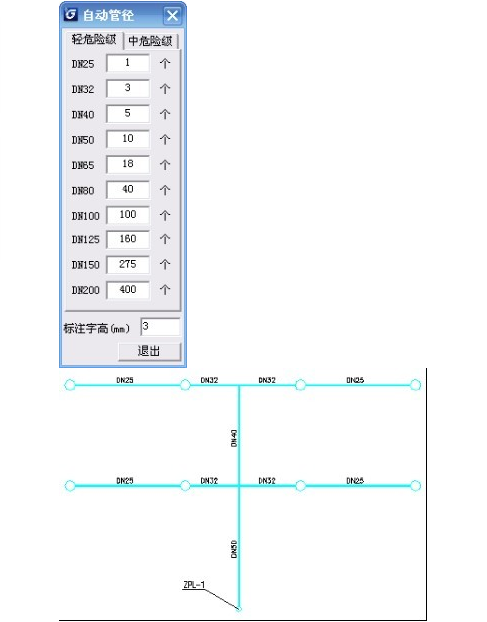

用户运行【消防】菜单中的【自动管径】命令，弹出如下图对话框：
用户确定好危险等级及标注字高，点取喷淋干管靠近立管的一端,软件便会一次性标注这个系统所有管线的管径。
注意：
1.喷头的标注值是按规范中喷淋管径的表格进行标注的，管径的标注值也可通过计算确定。

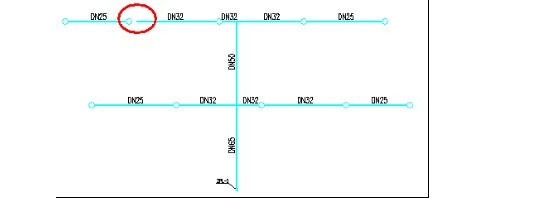

2.软件允许不准确的绘图，例如断口等，同样可以标注。如下图所示：
3.改变标注的数量，软件会自动记忆。初始值为规范中数值，大于100的管径初始取值的依据为老喷规合订本。（绿皮）
4.自动管径还支持系统图，同样点击供水端。
以上就是浩辰给排水CAD绘图软件中管径标注功能的使用技巧，大家在以后的绘图工作中遇到此类问题可以参考本CAD教程来解决哦！
