即稳压泵配合主泵，从水池取水输向系统保持系统压力，称常高压或稳高压、准高压系统，是不设高位消防水箱的系统。
①系统图：
系统图，很简单的配置，KM控制，KH过载保护。

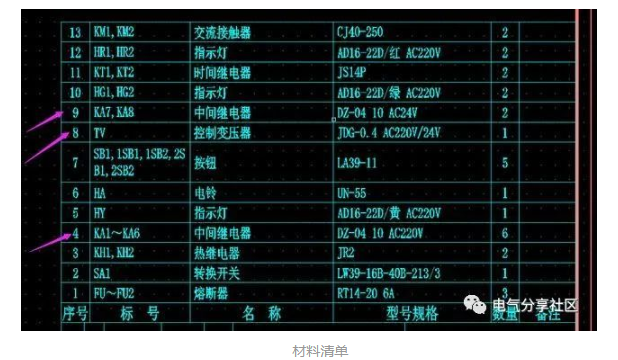

②材料清单：
材料清单是需要了解的，了解其配置，而且在识图的时候，可能有些特殊设备的型号不是很熟悉，都是可以通过材料清单去确认。

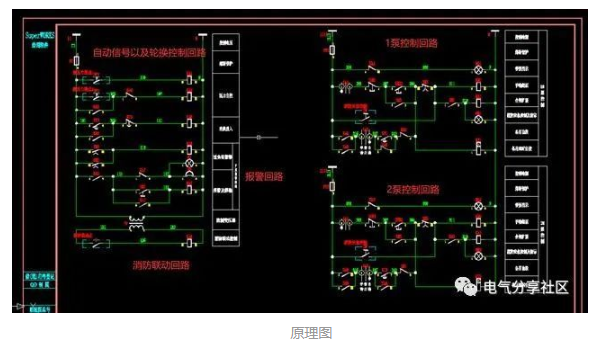

③原理图：
好，有些朋友可能到这里就有点懵，不知如何下手。
这里我一般会选择反向思考，先选择用1备2去分析，用2备1同理而已。
在用1备2的基础下，我们需要思考，这个KM1线圈是如何受到控制的？看图。

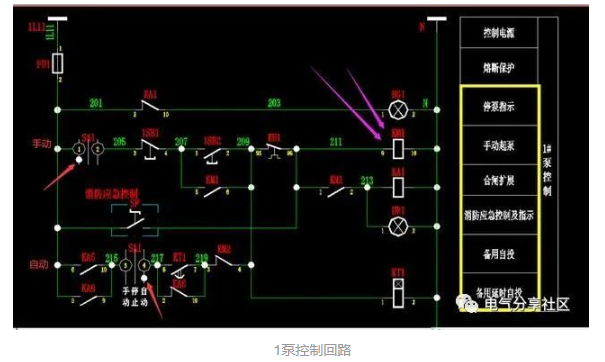

1泵控制回路，我们首先要搞清楚，这个KM1的回路受到什么控制？
如图，有3个方面的控制：
1，转换开关打到手动下的手动控制。
2，转换开关打到自动下的KA5或者KA8控制。(这里同时要注意KA6和KT1)
3，不受转换开关控制的消防应急控制，即可强启。
下面来分析下这三种情况，

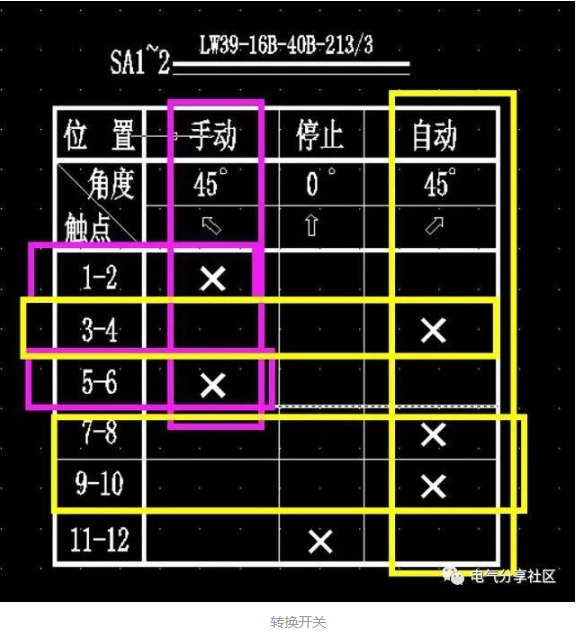

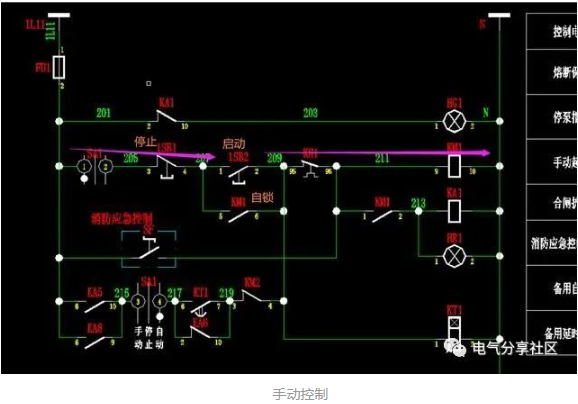

1，转换开关打到手动下的手动控制。（1-2,5-6导通）
3，不受转换开关控制的消防应急控制，即可强启。

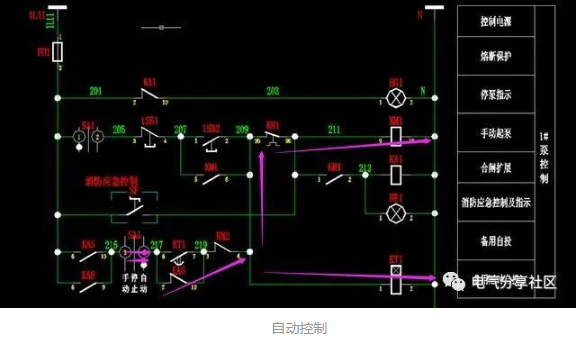

2，转换开关打到自动下的KA5或者KA8控制。(这里同时要注意KA6和KT1)
不知道大家发现没，其实在手动下KT1就可以得电延时动作，但是对手动状态下的控制回路不影响。
这里就需要记住我之前反复说过的一个点了，看到触点找线圈（接触器、继电器等）。
所以我们就需要搞明白，这个KA5、KA6、KA8是如何动作的？
KA5和KA8的动作情况：
可以看出，KA5的线圈受到2个压力信号的控制实现得电断电，KA8线圈受到消防信号的控制，消防信号一般为24V,所以这里利用了一个控制变压器。

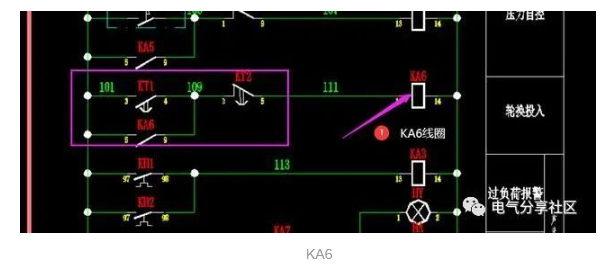

这里还有最后一个问题，这个KA6是如何动作的？又有什么作用？
我们发现，当KT1得电后，其触点KT1常开点延时闭合，KA6得电，其常开闭合，其常闭断开。

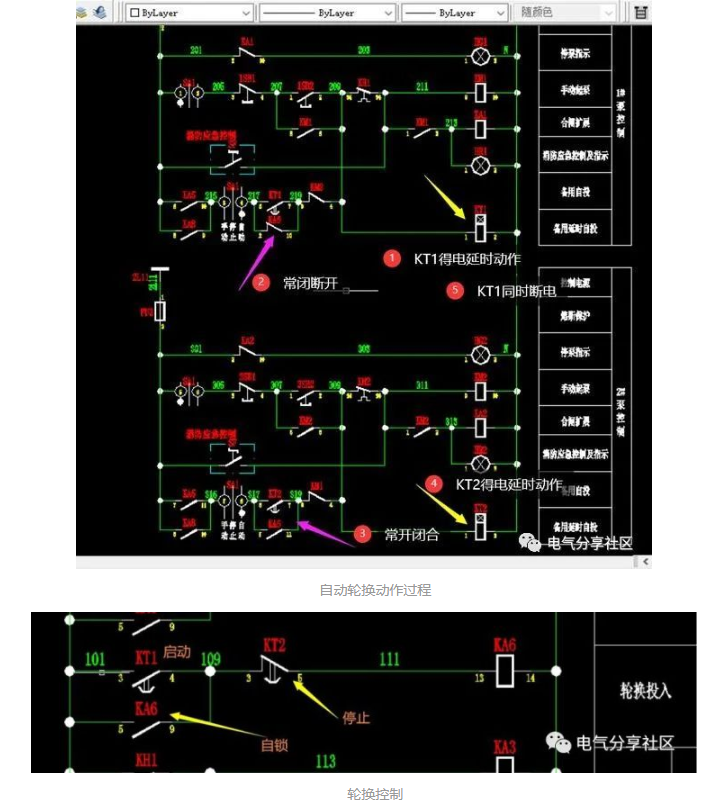

先好好细品这两张图：
1，KT1得电延时动作，KT1常开点延时闭合，KA6得电并且自锁，其常开变常闭，常闭变常开。
2，KT1断电，触点恢复。同时KT2得电延时动作，KT2触点延时断开，KA6断电，其触点恢复。
3，当KA6断电触点恢复时，即重复步骤1动作，实现轮换动作。
但是我发现这个图有点问题，我也是第一次看这个图，不对可以讨论。
如图，这个KT1的触点没必要，KT2也是如此。这个KT的触点会导致KT无法断电无法实现自动轮换。

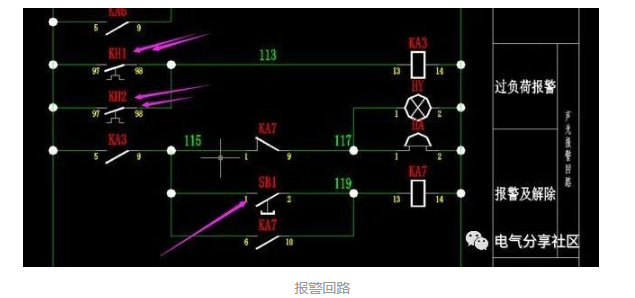

最后我们来看看报警回路：

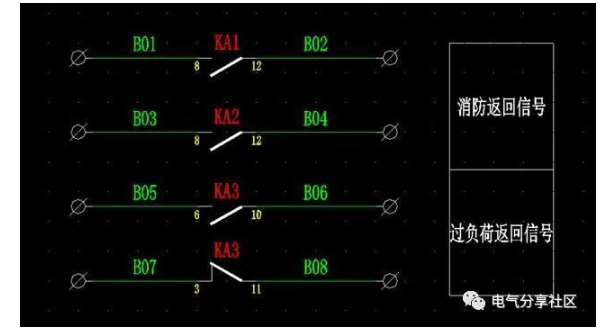

比较简单，热继电器的9798常开点，利用了KA3扩展触点。
中间继电器的一个普通作用就是为了扩展触点，作为控制或者反馈信号使用。
