一、概述
1.1智能化集成系统集成的必要性
智能化集成系统集成的必要性体现在以下几个方面：
1）集中、高效、人性化及远程监控管理的需要；
2）跨系统联动的需要；
3）信息资源和设备资源共享的需要；
4）快速应急指挥与调度处理的需要；
5）节约能源、节省人力的需要。
1.2 智能化集成系统集成的总体目标
智能化集成系统集成的设计目标是：以综合布线为基础，计算机网络为桥梁，以软件及互联技术为核心，通过接口协议转换、信息交换、共享和集中，将整个建筑物内各自具有完整功能的独立子系统组合成一个有机的整体，实现管理和维护的自动化、联动协调运行能力、进行集中监测与监视、快速反应与应急处理的统一管理平台，彻底实现功能集成、网络集成和软件集成、操作界面集成的总体目标。
二、智能化集成系统构成
本工程通过建筑设备集成管理系统将建筑设备监控系统(BAS)、能源管理系统、智能照明控制系统、远程抄表系统、安全管理系统（包括入侵报警、视频监控、出入口控制、电子巡查、停车场管理等系统）、火灾自动报警系统、电梯群控系统等以1000Mbps交换式以太网单独组网进行中央集成。将整个大楼监控及管理所需要的重要信息进行综合处理，生成大楼运行管理所需要的综合数据库，从而对所有全局事件进行集中管理。实现在管理计算机上，可以得到各子系统有关的数据，并将关系到大楼正常运行、重要的报警信息汇集上来，得到统一的管理，定期输出设备运行及管理的各类报表，为大楼设备的正常、经济运行提供可靠、完整的依据，同时将所有子系统之间需要共享的数据收集上来，存储到统一的开放式数据库当中，实现各子系统之间的信息共享和集中的设备监控、报警管理和联动控制功能。
三、智能化集成系统内容
智能化集成系统集成包括网络集成、功能集成、软件集成和操作界面集成等四个主要方面：
3.1 网络集成
将系统服务器、工作站等管理层设备以100Mbps交换式以太网组网，以标准TCP/IP协议互相通信。
3.2 功能集成
智能化集成系统不是对各子系统功能与操作界面的简单拷贝，而是将整个大楼监控及管理所需要的重要信息进行综合处理，生成大楼运行管理所需要的综合数据库，从而对所有全局事件进行集中管理。因此，应实现在管理计算机上，可以得到各子系统有关的数据，并将关系到大楼正常运行、重要的报警信息汇集上来，得到统一的管理，定期输出设备运行及管理的各类报表，为大楼设备的正常、经济运行提供可靠、完整的依据，同时将所有子系统之间需要共享的数据收集上来，存储到统一的开放式数据库当中，实现各子系统之间的信息共享和集中的设备监控、报警管理和联动控制功能。
3.3 软件集成
系统必须支持开放的数据库，支持BACnet、LonWorks、MODBUS、SNMP等常用的标准协议，以及Active X、ODBC、DDE和OPC等标准的数据交换/通信技术，能方便地实现不同系统之间的数据交换和实时监控。
3.4 操作界面集成
系统内所有的服务器及操作站均要求采用简体中文视窗Windows XP或windows 2003操作系统，要求集成系统采用统一的分层次、菜单式彩色图形界面，为不同部门及操作人员提供不同的操作界面及操作权限。
本工程楼宇设备管理系统集成了大楼的建筑设备监控系统(BAS)、能源管理系统、智能照明控制系统、远程抄表系统、安全管理系统、火灾自动报警系统、一卡通管理系统、电梯群控系统等。以上各个子系统既可独立完成自身的监控功能，同时还接收集成系统的监测或控制，并完成所需的联动要求。
四、智能化集成系统的基本功能
4.1 管理模式
整个大楼设备管理模式是建立在智能化集成系统管理模式的基础之上，其中智能化集成系统已经包含了所有设备的监控功能，并采用浏览器的方式实现。
系统的上层管理模式，采用浏览器操作方式，系统包含所有基地信息资源管理和查询。系统具备信息管理，信息发布条件的监控。一旦基地管理软件与智能化集成系统连接后，系统即可对基地设备进行有效的指挥管理。
智能化集成系统中的级别可根据操作人员的权限设置为高级、普通、浏览等，最高级管理人员可以控制其他操作者的权限。
由于采用了权限管理模式，因此，运行系统的权限可以调整，管理模式可以自行调整，也可以按固定方式控制。
管理中心可以在输入密码被确认后，即可通过浏览器方式进行指挥操作。操作方式如下：点击菜单就会出现相应的子系统菜单；点击智能化集成系统的菜单后，就能出现智能化集成系统图；在智能化集成系统网页中采用点击相应图表即可激活相应的子系统，如点击空调系统可显示空调系统的运行状态，依次类推，可以实现各种不同的操作。
4.2 用户操作界面

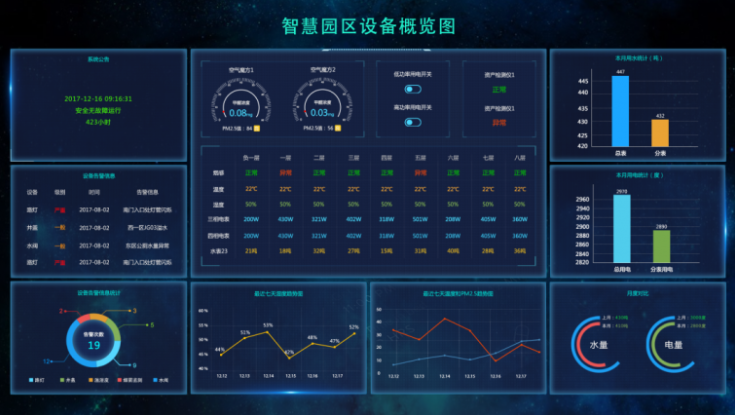

1）主画面
智能化集成系统的用户工作站中人机界面是沟通大楼管理人员与设备之间的重要介质，管理人员通过对人机界面的简单操作，就能使大楼内的机电设备按照要求的目的运行。管理人员只要具备简单的PC经验并经过培训，就能迅速掌握要领，通过PC机的鼠标点击完成操作。人机界面的主画面主要由二部分组成，一部分为整个大楼的楼层平面图（要求能在平面图上显示出各类设备的具体位置及工作状态），另一部分为各智能化系统的系统动态图。二部分可以结合起来互相切换使用。
2）楼层平面图
楼层平面图中，标有该楼层的智能化设备的所在位置，以及该楼层的房间分割情况。当操作者利用鼠标点击该楼层的某一智能化设备后，画面会自动切换成该设备的运行状态图，例如在点在该楼层空调图示后，画面就呈现该楼层空调系统的运行情况及相关数据等等。
3）设备动态图
显示集成系统中各智能化系统设备的当前运行状态。
4）趋势图
显示某些设备或参数的趋势数据及图形，便于全面直观地分析与掌握系统的运行情况和效果，以便精确调整系统运行参数，达到最佳运行效果。
5）报表
系统可自动生成系统控制与运行维护所需的各种报表。
6）报警打印
可查询与输出各系统中设备的报警信息、错误信息和历史记录。
4.3 智能化集成系统集成的主要功能
本工程智能化集成系统应具备（但不仅限于）以下基本功能：
1）与建筑设备监控系统（BAS）的集成
提供经选择设备的启停控制；
提供经选择设备的工作和报警状态的信息；
提供经选择的传感器所检测参数的动态值，以及过限报警的信息；
提供已编制的时间或事件自控程序应用软件的信息，信息内容包括：编制内容、编制者姓名、编制时间和修改姓名、时间和修改内容；
提供系统操作员确认各类报警信息的时间及确认人姓名的资料；
提供设备所需的各类报表文件。
其功能与界面必须保持与建筑设备监控系统一致。
2）与智能照明控制系统的集成
提供经选择区域或照明回路的开关/减光控制；
执行来自入侵报警系统、火灾自动报警系统等子系统开启特定区域照明的指令；
其功能与界面必须保持与智能照明控制系统一致。
3）与能源管理系统的集成
显示受监控电力系统设备的开／关、故障等状态和全电量参数。
显示实时数据一览表：包括模拟量一览表、开关量一览表、电度量一览表、系统状况一览表、事件报警一览表。
实时趋势图、历史曲线图、棒形图、饼图功能。
其功能与界面必须保持与能源管理系统一致。
4）与安全防范系统的集成
智能化集成系统通过网关或网桥及相关硬件，与大楼中的安全防范系统直接联网通信，并提供集成软件，在此基础上实现信息的共享、联动控制等集成功能，以提高建筑安全性。在系统集成时，必须符合公安部门的相关政策与规定。
智能化集成系统与安全防范系统集成后，其主要功能要求如下：
a)入侵报警集成系统
在智能化集成系统管理计算机上，可与安全防范控制中心同步实时监视安全防范系统与入侵报警系统主机、各种入侵探测器/报警探头和手动报警器等的运行、故障、报警、撤防和布防状态，并以动态图象报警平面图和表格等形式实时显示。
通过密钥硬件与口令数据加密等软件手段，确保数据流及系统的安全性。
实现信息共享，并与门禁、视频监控、智能照明等相关子系统之间自动完成联动控制。
发生入侵时，能准确报警，并以图象或声音等方式实时向管理者发出警示信息，直至管理者做出反应。
智能化集成系统管理计算机上，经授权的操作者可以向入侵报警系统发出控制命令，进行保安设防/撤防管理。同时存储记录。
b)视频安防监控集成系统
在智能化集成系统管理计算机上，可实时监视闭路电视监控系统主机、按规范要求安装的各种摄像机的位置与状态以及图象信号的闭路电视平面图。
通过硬件与软件手段，确保数据流及系统安全性。
当发现入侵者时，能准确报警，并以报警平面图和表格形式显示。
报警时，立即快速将报警点所在区域的摄像机自动切换到预制位置及其显示器，同时进行录像，并弹现在智能化集成系统管理计算机上。
与入侵报警、消防、门禁等子系统之间实现联动控制，并以图像或声音等方式实时向管理者发出警示信息，直至管理者做出反应。
智能化集成系统管理计算机上，操作者可操控权限内的任何一台摄像机或观察权限内的显示画面，还可以利用鼠标在电子地图上对电视监控系统进行快速操作。
能进一步提供协调控制与集成所需的其它数据和图像信息，可扩展功能。
c)出入口控制（门禁）集成系统
在智能化集成系统管理计算机上，可实时监视出入口控制（门禁）系统主机、各个出入口（门禁）的位置和系统运行、故障、报警状态，并以报警平面图和表格等方式显示所有门禁点的运行、故障、报警状态。
在智能化集成系统管理计算机上，经授权的用户可以向门禁系统发出控制保命令，操纵权限内任一扇门门禁锁的开闭，进行保安设防/撤防管理，同时存储记录。
通过密钥硬件与口令数据加密等软件手段，确保系统安全性。
能实现信息共享，并自动与消防等相关子系统联动，如当消防系统出现报警时，门禁子系统接到救灾指令后，自动解除该火灾区域疏散通道上的门禁，开启相关电磁门，以利于人员的逃离和消防员的救火。
当发生事故时，准确报警，并以图像或声音等方式实时向管理者发出警示信息，直到管理者做出反应。
能进一步提供协调控制与集成所需的其它数据和图像信息，可扩展功能，兼起一卡通管理系统作用。
d)电子巡查（巡更）集成系统
在智能化集成系统管理计算机上，可实时监视巡更控制主机，以平面图和表格等方式显示巡更路线、巡更时间。
在智能化集成系统管理主算机上，经授权的用户可向巡更系统发出控制命令，指挥巡更员工作，同时存储记录。
e)停车场管理集成系统
能显示停车场车辆进出信息、收费报表及车位的空满、数量情况。
5）与火灾自动报警及联动控制系统的集成
在智能化集成系统管理计算机上，与消防中心同步实时监视火灾自动报警系统主机、各种消防报警探头、手动报警器、消防设备等的运行、故障、报警状态，并以报警平面图和表格等方式实时显示。
当消防系统出现报警时，能根据消防要求联动BAS对空调、通风、供电等控制，联动智能照明控制系统开启应急照明，撤除相应消防疏散通道上的门禁控制，联动安防系统（如摄像机等）重点监视火灾部位。
6）与电梯群控系统的集成
提供所有电梯运行及故障状态、所在的楼层等。
定期提醒维护。
