建筑给排水工程基础知识(二)

壹 建筑给水常用管材及附件

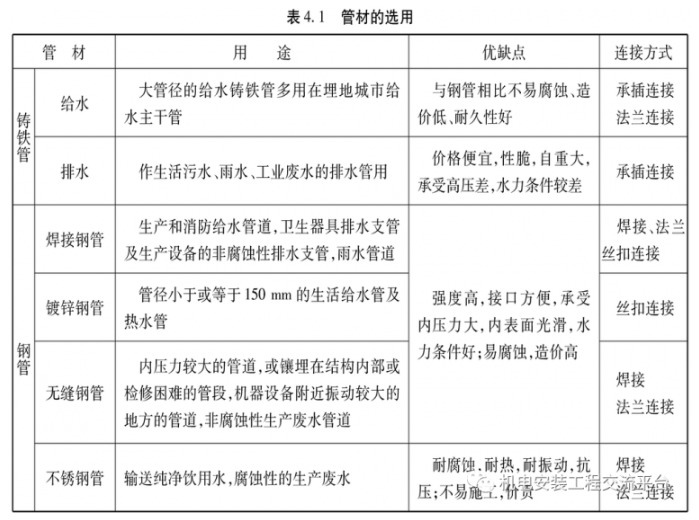

1. 钢管及其管道连接方法。

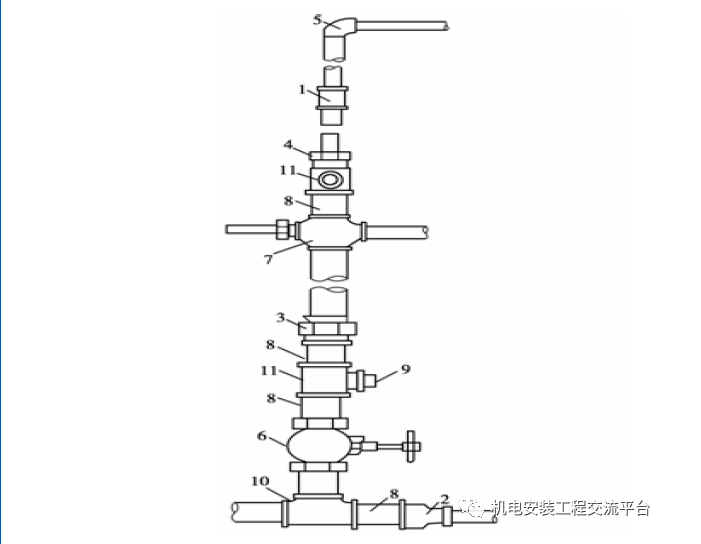

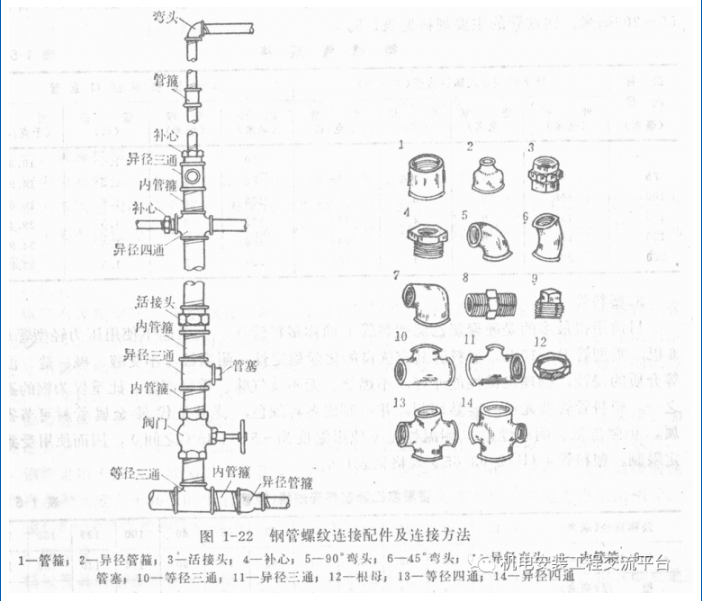

图2-1 钢管螺纹连接的管道配件及连接方法

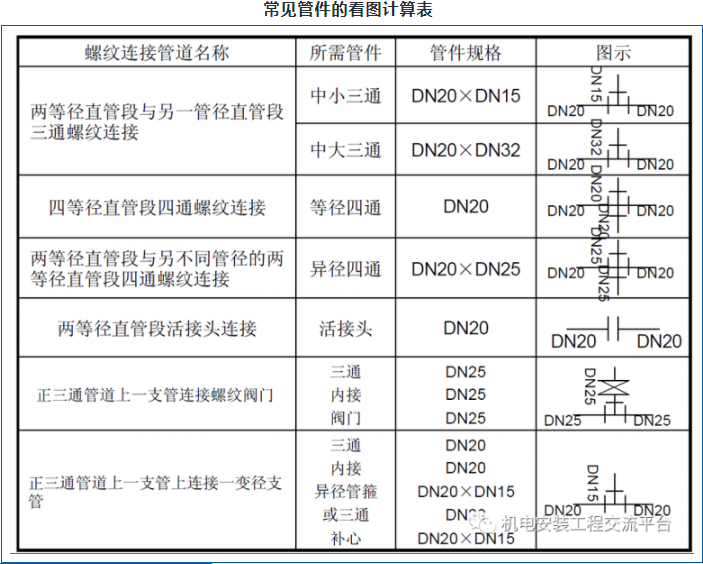

※掌握管件的连接及连接方法并能计算出给水管道系统中所需管件是对管道图熟悉程度的一个重要标志。在给水系统图中,管件并无特殊图例,这时只能根据管径尺寸的标注和管向的变化计算出各种管件。如下表为常见的管件计算举例。

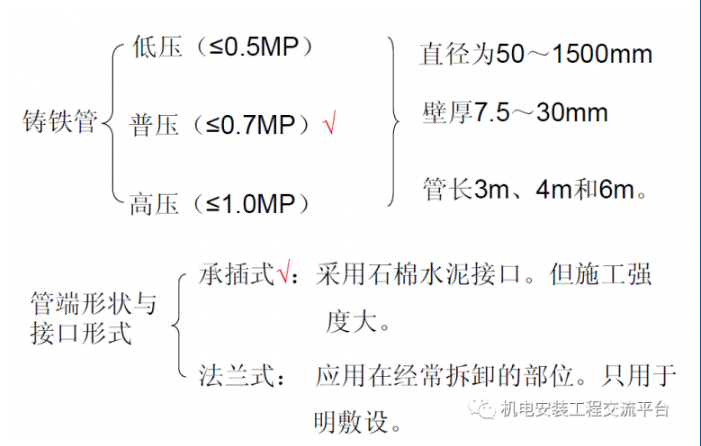

2. 给水铸铁管及其管件

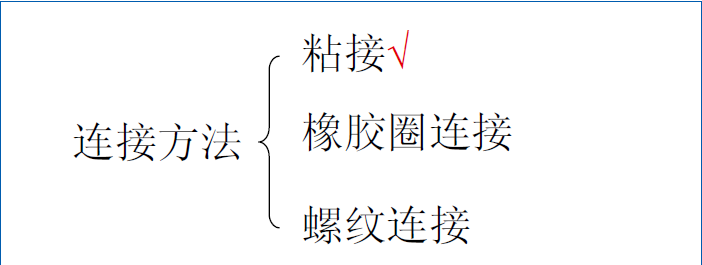

3. 给水塑料管

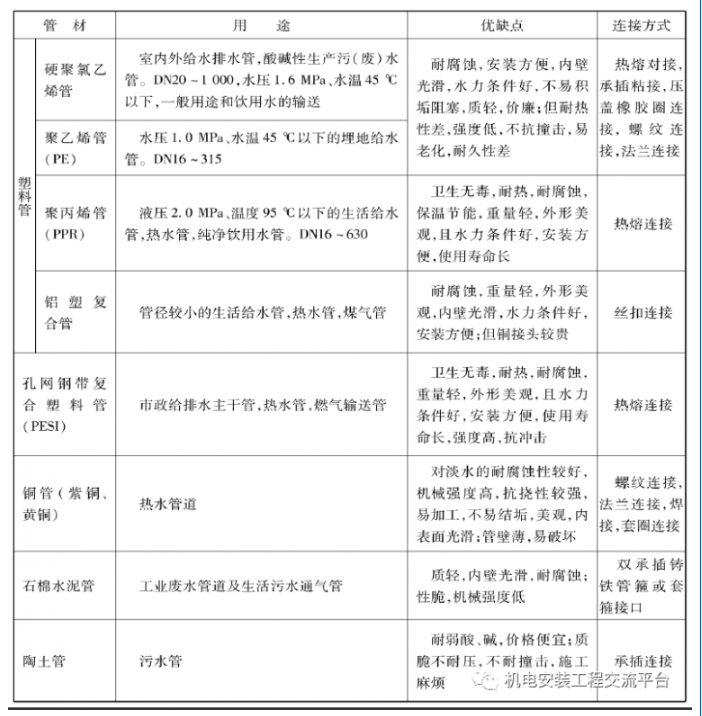

由于镀锌钢管易锈蚀、腐化水质的问题,因此给水塑料管的应用日趋广泛,在发达国家和我国部分城市已限制镀锌钢管在建筑生活给水系统中使用。

4. 附件

(1)给水附件

1)配水附件

配水附件的形式较多,有早期用于洗涤盆、污水盘、洗槽上的球形阀式配水龙头,旋转90即可完全开启的旋塞式配水龙头,用于洗脸盆、浴盆上冷热水混合龙头,沐浴用的莲蓬头,化验盆使用的鹅颈三联龙头,医院使用的脚踩龙头,以及延时自闭式龙头和红外线电子自控龙头等。

2)控制附件

图2.3 控制附件

(a)截止阀(b)闸阀(c)升降式止回阀

(d)旋启式止回阀(e)浮球阀

贰 建筑排水常用管材及附件

1. 排水铸铁管及其管件

直径为50~200mm,壁厚一般为4~7mm,直管长度一般为1.0~1.5m,其管端形状只有承插式一种,接口形式为承插连接。

图2.5 排水管件

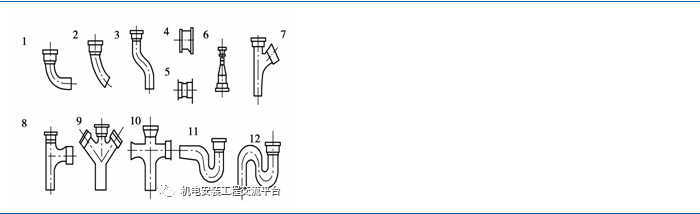

190弯头;245弯头;3乙字管;4双承管;5-管箍(套筒);6大小头;7斜三通;8 正三通;9斜四通;10正四通;11P弯;12S弯

2. 塑料管及其管件(略)

国家建设部等部门已明确指出,要求城市新建多层建筑必须使用排水塑料管。DN50、75、100、150。长度4~6m。

3. 排水管道附件

(1)存水弯(水封管)

是设置在卫生器具排水支管上及生产污(废)水受水器泄水口下方的排水附件,其构造一般有S型和P型两种。

S型存水弯--适用于排水横管距卫生器具出水口较近位置的连接。

P型存水弯--适用于排水横管距卫生器具出水口较远位置的连接。

当卫生器具的构造已有存水弯时,在排水口以下可不设存水弯。

(2)检查口与清扫口--管道清通时使用

检查口--是一个带盖板的开口短管。安装在排水立管上,安装高度从地面至检查口中心为1.0m。

清扫口--一般设在排水横管上,清扫口顶与地面相平。横管始端的清扫口与管道垂直的墙面距离不得小于0.20m。当采用管堵代替清扫口时,为了便于清通和拆装与墙面的净距不得小于0.4m。

埋地管道上的检查口应设在检查井内,检查井直径不得小于0.7m。

(3)通气帽

在通气管顶端应设通气帽,以防止杂物进入管内。

甲型通气帽--采用20号铁丝编绕成;

乙型通气帽--采用镀锌铁皮制成。
