暖通专业给建筑专业反提条件常用数据总结

一、地下车库(按照防火分区面积4000㎡计算)

1)设置原则:两个排风机房;一个送风机房。

2)排风及送风机房面积:排风机房4*5㎡(两个);送风机房5*6㎡。

3)排风及送风竖井面积:排风竖井2㎡(两个);送风竖井3㎡。

4)排风及送风百叶面积:排风防雨百叶5㎡(两个);送风防雨百叶8㎡。

二、地下车库(按照防火分区面积4000㎡计算)

1)设置原则:一个排风机房;一个送风机房。

2)排风及送风机房面积:排风机房5*7㎡;送风机房5*6㎡。

3)排风及送风竖井面积:排风竖井4㎡;送风竖井㎡。

4)排风及送风百叶面积:排风防雨百叶10㎡;送风防雨百叶8㎡。

三、地下需要设计空调房间(按照防火分区面积1000㎡计算)

(1)设置原则:一个排风兼排烟机房,一个新风兼补风机房。

(2)机房面积:

1)排风兼排烟机房:排风、排烟风机水平布置30㎡,排风、排烟风机垂直布置20㎡。净宽不低于3.6m

2)新风兼补风机房25㎡,净宽不低于3.6m。

(3)排风及送风竖井面积:排风竖井0.7~0.8㎡;送风竖井0.6㎡。

四、地下仅设计通风及防排烟房间(按照防火分区面积1000㎡计算)

(1)设置原则:一个排风兼排烟机房,一个送风兼补风机房。

(2)机房面积:

1)排风兼排烟机房:排风、排烟风机水平布置30㎡,排风、排烟风机垂直布置20m2。净宽不低于3.6m

2)送风兼补风机房25㎡,净宽不低于3.6m。

(3)排风及送风竖井面积:排风竖井0.4~0.5㎡;送风竖井0.4㎡。

五、机械防烟

注意:

1) 以下表格风量按照开启2.00m1.60m的双扇门确定。当采用单扇门时,其风量可乘以0.75系数计算;当有两个或两个以上出入口时,其风量应乘以1.5~1.75系数计算。开启门时,通过门的风速不易小于0.7m/s。

2)如果防烟楼梯间为剪刀楼梯间,则防烟楼梯间的加压送风量应乘以2.0系数。

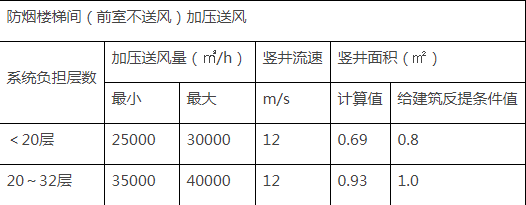

(一) 防烟楼梯间(前室不送风)加压送风

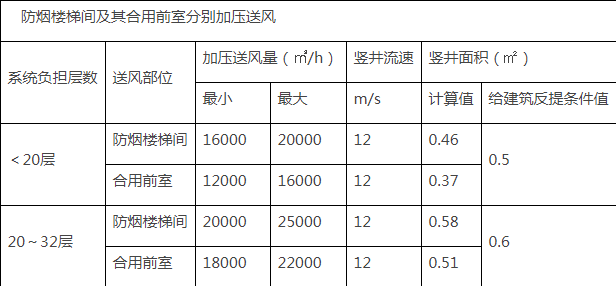

(二) 防烟楼梯间及其合用前室分别加压送风

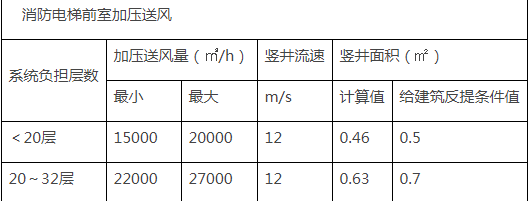

(三) 消防电梯前室加压送风

(四) 防烟楼梯间自然排烟,前室或合用前室加压送风

六、全空气空调系统

(1)带热回收装置组合式空气处理机组

1)服务区域面积:800~1200㎡,按照1000㎡计算。

2)空调机房面积:48~60㎡(8~10m长6m宽)。

3)排烟机房面积:12㎡(4m长3m宽)

4)净宽最小值为:2.5m(机组宽度)+0.7m(距墙距离)+2.5m(机组宽度的1.0倍)=5.7m。

5)新风竖井面积:1.0㎡;排风竖井面积:1.0㎡。

6)18000m3/h的机组尺寸:4000(长)1900(宽)2500(高)。

7)22000m3/h的机组尺寸:4300(长)2100(宽)2800(高)。

8)26000m3/h的机组尺寸:4300(长)2300(宽)2800(高)。

9)33000m3/h的机组尺寸:4650(长)2500(宽)3300(高)。

(2) 常规组合式空气处理机组

1)服务区域面积:800~1200㎡,按照1000 ㎡计算。

2)空调机房面积:48㎡8m长6m宽)。

3)排风及排烟机房面积:24㎡6m长4m宽);两个排风机房垂直安装,一个排烟风机水平安装。

4)净宽最小值为:2.5m(机组宽度)+0.7m(距墙距离)+2.5m(机组宽度的1.0倍)=5.7m。

5)新风竖井面积:1.0㎡;排风竖井面积:1.0㎡。

七、新风空调系统

(1) 吊顶或落地式新风处理机组

1)吊顶式新风处理机组(4000/h)。

建议给建筑专业反提条件:机房最小面积为60004000。

2)落地式新风处理机组(5000/h)

①机房最小长度一般为:600+机组长度L+1400;2)机房最小宽度一般为:1200+机组宽度W+1800;

3)建议给建筑专业反提条件:

对于机组风量在10000/h,L=1700,W=1000;机房最小面积一般为37004000,本人建议为40004200。

(2) 带热回收新风处理机组

1)吊顶式新风热回收处理机组(<4000/h)。

建议给建筑专业反提条件:机房最小面积为60004000。

2)落地式新风热回收处理机组(4000/h)

①机房最小长度一般为:300+机组长度L+1200;

②机房最小宽度一般为:300+机组宽度W+1200;

③建议给建筑专业反提条件:

a) 对于机组风量在4000~7500 /h之间,L=1500~1700,W=800~1200;机房最小面积一般为32002700,本人建议为40003000;

b) 对于机组风量在10000~20000/h之间,L=2200~2500,W=1200~1500;机房最小面积一般为40003000,本人建议为42003200。

八、厨房通风及排油烟系统:(排油烟风速8~10米/秒)

九、主要管井面积

(1) 住宅建筑

1)高层住宅(大于等于18层,分高、低区)(采暖:600*1500)

①水暖井:

两户:6001850;8001500;11001300;

三户:6002150;8001800;11001600;

四户:6002450;8002100;11001900;

②电井:对于2~6户,2000600或者1500800;

2)小高层住宅(小于18层,不分高、低区)(采暖:600*1350)

①水暖井:

两户:6001650;8001300;11001100;

三户:6001950;8001600;11001400;

四户:6002250;8001900;11001700;

②电井:对于2~6户,2000600或者1500800;当电表箱设置于地下层时,对于2~6户,可以为1000600。

3)多层住宅(不分高、低区)(采暖:600*1350)

①水暖井:

两户:6001650;8001300;11001100;

三户:6001950;8001600;11001400;

四户:6002250;8001900;11001700;

②电井:不设置,全部穿管。

(2) 公共建筑

1)酒店建筑

①强电井:5㎡;

②弱电井:6㎡;

2)办公建筑

①强电井:3㎡;

②弱电井:5㎡;

十、主要大型设备机房面积及高度

(1)制冷机房(含换热间):

1)建筑面积的0.5%~1.0%,通常取0.8%。

2)梁下净高度:

对于离心式制冷机、大中型螺杆机4.5~5m

对于活塞式制冷机、小型螺杆机 3~4.5m

对于吸收式制冷机 4.5~5m

3) 楼板吊装孔:(A+0.8)(B+0.8)

(2)换热站:

1) 约占公共建筑总建筑面积的0.3%~0.5%。

2) 梁下净高度:2009版技术措施要求净空高度一般不宜小于3m。本人建议:小型换热站 3.6~3.9m;大型换热站3.9~4.5m。

(3)锅炉房:

1) 按照建筑面积的比例计算

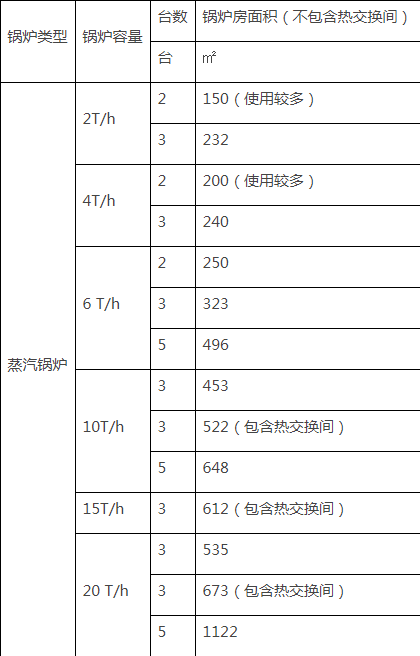

2) 按照锅炉房容量及台数计算

3) 梁下净高度

锅炉间:6 T/h以上锅炉一般在6.0m以上;2~6T/h锅炉一般在5m以上。

锅炉辅助间:一般在3.5m以上。

十一、烟囱及主要送、排风口距离

(1)机械通风系统的室外进风、排风口设置要求(2009技术措施)

1) 进、排风口的底部距室外地坪不宜小于2m,当进风口设在绿化带时,不宜小于1m。

2) 事故排风的排风口与机械进风系统的进风口的水平距离不应小于20m。当进、排风口的水平距离不足20m时,排风口必须高出进风口,并不得小于6m。

3) 排风管道的排出口高空排放时,宜高出屋脊,排出口的上端高出屋脊的高度一般不得小于下列规定:

a)当排出无毒、无污染气体时,宜高出屋面0.5m。

b)当排出最高允许浓度小于5mg/m3有毒气体时,应高出屋面3.0m。

c)当排出最高允许浓度大于5mg/m3有毒气体时,应高出屋面5.0m。

(2)机械通风系统的室外进风、排风口设置要求(技术措施)

1) 当进、排风口在同侧时,排风口宜高于进风口6m。

2)进、排风口在同侧同一高度时,水平距离不宜小于10m。

(3)机械加压送风防烟系统和排烟补风系统的室外进风口要求(《建筑设计防火规范》):

1)室外进风口宜布置在室外排烟口的下方,且高差不宜小于3.0m。

2)当水平布置时,水平距离不宜小于10.0m。

(4)燃气、燃油锅炉烟囱:

应按照批准的环境影响报告书要求确定,但不得低于8米,并应满足地方标准的要求。烟囱高度不宜设置过高,以免烟囱抽力过大,使锅炉能耗增加(且不安全)。(注:烟囱高度不够,抽力不够,会导致排烟不出!一般排烟温度180C,烟囱抽力3.91Pa/m)
