一、安装材料展示区
水电预埋样板与模板，砌体样板设置在一起，在一层相应位置做样板。
展示内容：预埋做法、强弱电线路排布、桥架制作安装、管道标识等做法。
二、用户电箱
用户电箱在主体施工时进行一次性预埋，减少安装用工及墙面修补。
三、预埋套管及线盒，位置准确、标高一致
成排开关插座安装：根据结构1000mm线和结构墙面线，确定成排线盒的高度及位置，墙内主筋做上标记，上下用两根钢筋穿接线盒，两侧加短钢筋与结构立筋焊接定位，盒口与模板面应平齐，固定端正牢靠，间距均匀。
四、给水与排水样板
五、管道井、电井
管道井、电井必须明处暗做，不留死角，做到大小房间一个样，明暗处处有亮点；管道套管必须封堵，管道、桥架、母线穿墙、板根部必须收口。
六、管道标识
施工工序：图样设计 模板制作或图样制作 位置确定及清理 喷涂或粘贴
标识所采用的颜色应根据管道面色确定，依照下表：
箭头大小形式见以下图表：
七、管卡安装
选择与管径匹配的卡环，卡环安装固定螺旋栓孔应保证管道顺治且居卡环中间，卡环与管道应紧密接触。圆钢卡环与不锈钢管、铜管连接固定时，卡环应套塑料保护软管，管道与支架间接触面应垫与角钢同宽度的隔离橡胶垫，扁钢卡环应与木托同宽，与螺杆应满焊连接；在与支架连接外应垂直，扁钢端部与支架宜留有5~8mm收缩余量，卡环端部外露支架的螺栓宜采用圆头螺帽收头，油漆涂刷应均匀。
U型卡环、管夹
八、管道穿越楼板做法
施工工序：套管制作与安装 防火泥封堵吊洞安装装饰圈刷漆

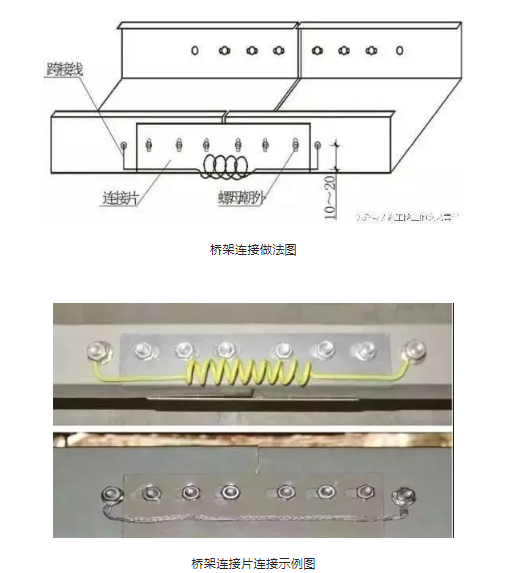

九、桥架做法
按图测量、放线、定位：支架安装时，应挂线与弹线找值，用水平尺找平，以保证成排管支架安装后横排竖直，桥架用连接片连接，垫圈、弹簧垫、螺母紧固，螺母应位于桥架外侧。处镀锌桥架外，相邻段桥架间应采用不小于4mm2;软铜线做接地跨接。在桥架外，沿桥架全长敷设不小于直径8的圆钢或-25x4镀锌扁钢接地母线每个支架和接地母线可靠跨接，接地母线刷黄绿相间油漆。桥架连接段连接的其优点是桥架底部无缝隙，整齐美观
十、配电室接地母线安装
用扁钢制作接地母线支架，支架末端加工成燕尾形，埋设深度不小于50mm，出墙平直端长度为10~15mm，上弯立面长度为40mm。支架安装间距为1m离地高度为300mm。
十一、水泵安装样板
十二、细石混凝土面层设备房主排水沟做法
地沟底部及侧面水泥砂浆粉刷或贴面砖，表面应平整、光洁、棱角方正。角钢上口应拉通线埋设，与预埋的钢板焊接，固定方正、上口平顺，与两侧地面交接平整，拼缝严密。砼面层施工时，应对支撑进行加固牢靠，防止角钢位移或变形。
十三、设备房应用整体效果

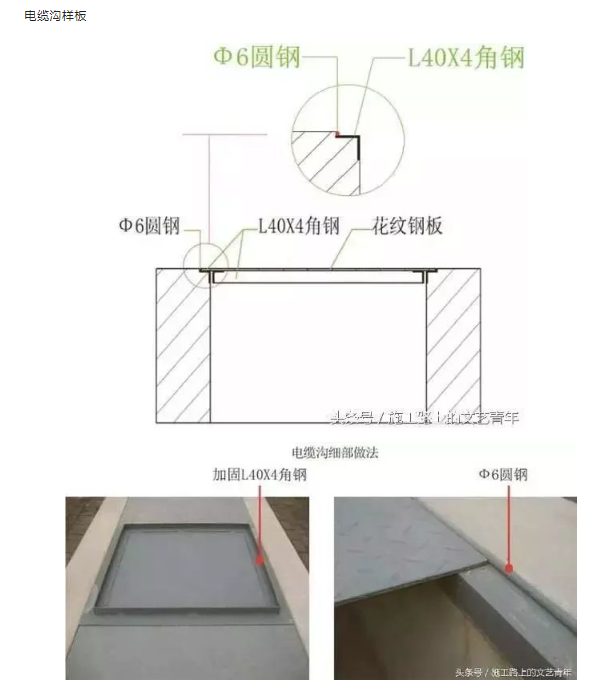

十四、电缆沟做法
为避免地沟花纹盖板铺设后与地面造成不平，宜在电缆沟侧面埋设角钢时内侧地面焊接直径6的圆钢，地面面层与圆钢上部平齐，角钢与圆钢焊接时应采用地面侧单面焊，双面焊易引起盖板铺设不平整。
十五、屋面避雷做法实物图
