首先，你必须知道铜管焊接的必备工具和用料。

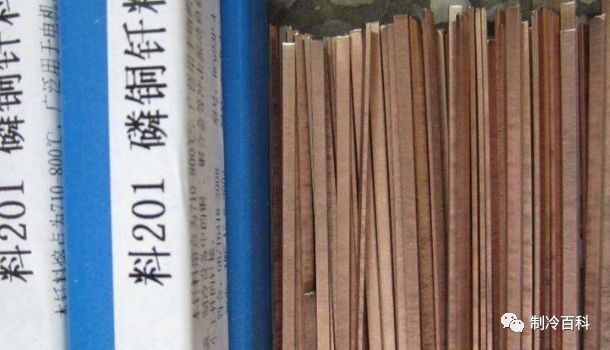

①磷铜焊条；
②燃料为液化气（煤气、天然气、丁烷等均可）；
③助燃剂氧气；
④焊炬。
一、焊料的选择使用
制冷空调的管件多是用铜（紫）管材，常用的焊料类型有铜磷焊料、银铜焊料、铜锌焊料等。在焊接时要根据管道材料的特点，正确的选择焊料及熟练地操作，以确保焊接的质量。
对同类材料的焊接：
铜与铜的钎焊：可选用磷铜焊料或含银量低的铜磷焊料，这种焊料价格较为便宜，且有良好的熔液，采用填缝和润湿工艺，不需要焊料。
钢与钢的焊接：可选用黄铜条焊料加适当的焊剂，焊接时，将焊料加热到一定温度后插放在焊剂中，使焊剂熔化后附着在焊料上，但焊后必须将焊口附近的残留焊剂刷洗干净，以防产生腐蚀。
对不同材料的焊接：
铜与钢或铜与铝的焊接：可选用银铜焊料和适当的焊剂，焊后必须将焊口附近的残留焊剂用热水或水蒸气刷洗干净，防止产生腐蚀。在使用焊剂时最好用酒精稀释成糊状，涂于焊口表面，焊接时酒精迅速蒸发而形成平滑薄膜不易流失，同时还可避免水份浸入制冷系统的危险。
铜与铁的焊接：可选用磷铜焊料或黄铜条焊料，但还需使用相应的焊剂，如硼砂、硼酸或硼酸的混合焊剂
二、焊接的具体操作

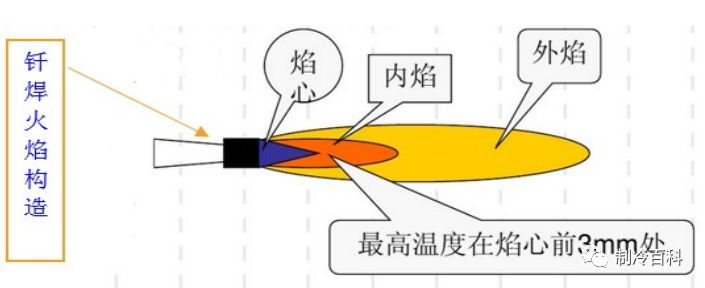

对焊接不同的材料、不同的管径时所需的焊枪大小和火焰温度的高低有所不同，焊接时火焰的大小可通过两个针形阀进行控制调整，火焰的调整是根据氧、乙炔气体体积比例不同可分为炭化焰、中性焰和氧化焰三种。
炭化焰：其特点是氧气与乙炔气的体积比小于1，略缺氧，易将炭粒带入金属而影响焊料流动，冒黑烟，温度约为2700℃左右，可用于对管道的烘烤等。

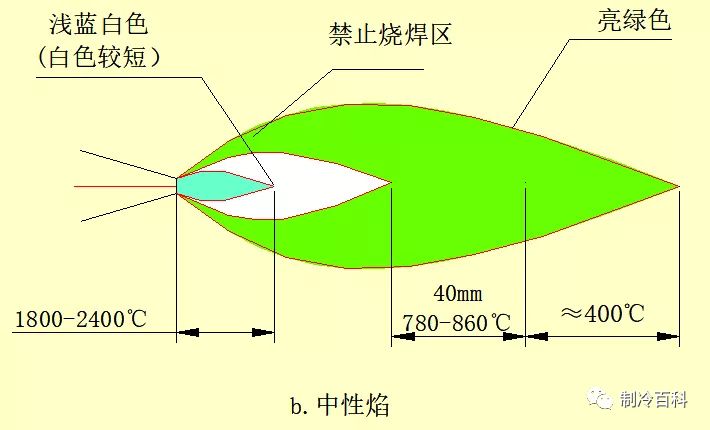

中性焰：其特点是焰芯的尺寸取决于燃烧气体的成份、耗量和流速，焊炬喷嘴孔直径决定了火焰焰芯的直径，而混合气的流速，则决定了焰芯的长度，中性焰的火焰分3层，）焰芯呈尖锥形，色白而明亮，内焰为蓝白色，外焰由里向外逐渐由淡紫色变为橙色和蓝色，温度约为3000～3500℃左右，氧气与乙炔气的体积之比为1：1.2。制冷空调的管件焊接多使用中性焰。

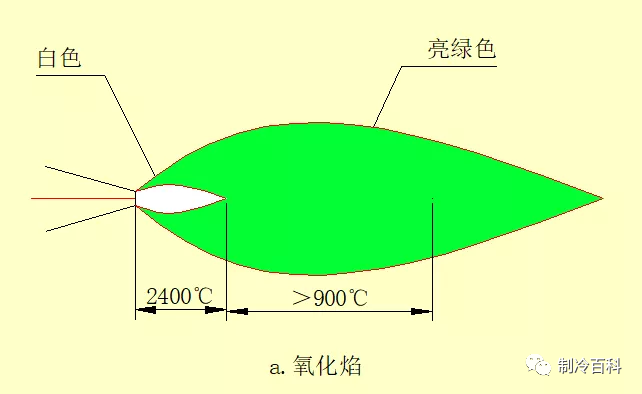

氧化焰：其特点是焰芯是圆锥形，长度明显地缩短，轮廓也不清晰，颜色暗淡，外焰也缩短了，火焰是蓝色，火焰燃烧时伴有响声，响声大小取决于氧气压力，氧化焰的温度高于中性焰，适用于黄铜的管件焊接。火焰的性质是根据被焊。
三、火焰的调节
点燃前先按操作规程分别开启氧气瓶和乙炔气瓶的阀门，使低压氧气表指示在0.2～0.5MPa左右，乙炔气的压力表指示在0.05MPa左右。然后微开焊枪的氧气阀。再微开焊枪上的乙炔气阀，同时，从焊嘴的后面迅速点火。切不可在焊嘴正面点火，以免喷火烧手。点燃后即可调节，两阀的调节就是调节氧气与乙炔气进入焊枪混合气的比例，从而得到不同的火焰。
具体焊接：焊接时，应严格按步骤进行操作，否则，将会影响焊接的质量。将要焊接管件表面清洁或扩口，扩完的喇叭口应光滑、圆正，无毛刺和裂纹，厚度均匀，用砂纸将要焊接的铜管接头部分打磨干净，最后用干布擦干净。否则将影响焊料流动及焊接质量。
对将要焊接的铜管互相重叠插入，并圆心对准。焊接时，必须对被焊件进行预热。将火焰烤热铜管焊接处，当铜管受热至紫红色时，用银焊条焊接。移开火焰后将焊料靠在焊口处，使焊料熔化后流入焊接的铜件中，受热后的温度可通过颜色来反映温度的高低。
最好用强火焰快速焊接，尽量缩短焊接时间，以防止管道内生成过多的氧化物。氧化物将会随着制冷剂的流动面引起脏堵，甚至使压缩机受到严重损坏。
焊接时，当焊料没有完全凝固时，绝对不可摇动或振动铜管，否则焊接部分会产生裂缝而导致漏泄。焊接完成后让焊件自然冷却，不要使用水或者低温物质对焊件进行快速降温。

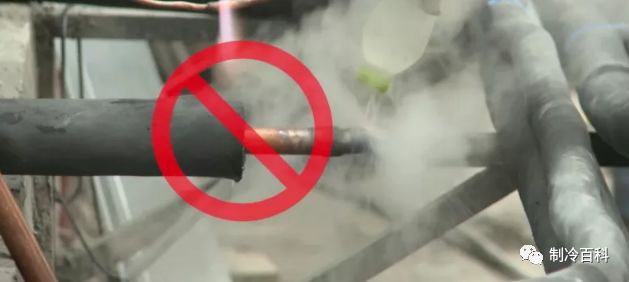

对充有冷媒的制冷系统，不可在未排净的情况下进行焊接，更不能在制冷系统还在泄漏的情况下进行焊接修理，以防制冷剂遇到明火产生有毒光气，毒害人体，甚至爆炸！
四、焊接质量的检验
检查焊接处密封性是否良好。在加入制冷剂或氮气待稳定一定时间后，可用肥皂水或其它方法检验了保证焊接部位的绝对无漏泄，焊接后，应进行必要的检验。
在制冷空调运转时，不能因振动而使焊接处有裂开（缝）现象。管路不能应焊接时进入杂物而堵塞，也不能应操作不当而进入水分。制冷空调工作时，焊接部位表面应清洁、无油污现象。

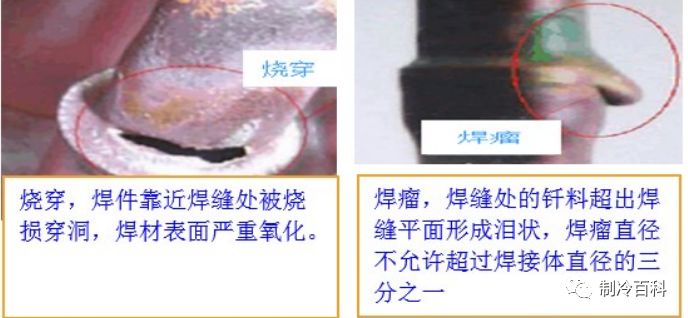

综上所述，铜管焊接过程中，若操作不当极易发生虚焊、熔蚀和溶穿、过烧与烧穿等缺陷，因此，在使用的过程中要加强过程控制，掌握好工艺要求。
