由于清单规则中吊顶面积以投影面积计算，所以碰到这种有镂空或者间隙的吊顶一般也就直接绘制一个平面进行代替计算，因为这样比较快。可这样一来，说好建模就是所见如所得的效果又去哪里了？
BIM装饰计量软件是通过对一个完整的面进行建模绘制吊顶，并且得出该吊顶的投影面积和展开面积两种工程量。但是铝方通吊顶在实际施工中，都是间隔一定距离布置铝方通，只形成一个视觉效果的整体平面，但又不是一个实际意义上的完整封闭平面。所以在处理这种类型的吊顶，就不能简单的使用单一的绘制天棚方式，进行建模及出量。那这该如何处理呢？
铝方通作为一种长条状类型的材料，可以想象为是一种挂在一个透明吊顶下的放大线条。这样，建模思路就立刻出现了。
使用零星装修-装饰线条工具，新建吊顶-AL 01 黑胡桃铝方通构件。按图纸尺寸，设定铝方通尺寸。此处吊顶标高为3.6m，所以线条如图设定为，宽度50mm，高度100mm，线条底标高定为天花吊顶高度减去铝方通的高度，并且赋予材质或颜色。在天花平面图中相应位置，识别或绘制出一根线条，切换到三维模式，查看效果。

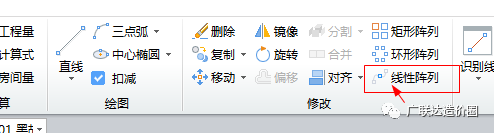

然后再切换回二维模式，选中该线条，使用线性阵列功能，

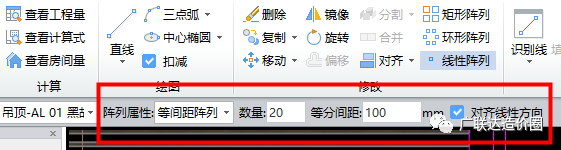

调出阵列属性工具条，选择等间距阵列，按图纸标注，设置等分间距为100mm，数量一格中，可按需设置，此处设置为20，同时勾选对齐线性方向。
选择一根铝方通，按底部提示，选择左侧线段，向下方阵列。

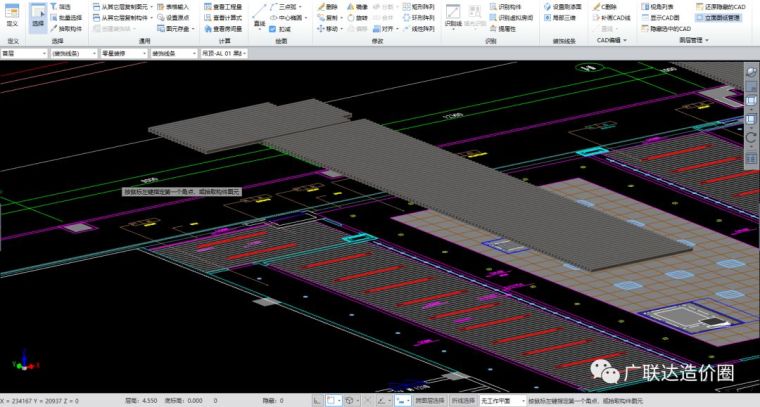

再次切换到三维模式，查看效果。

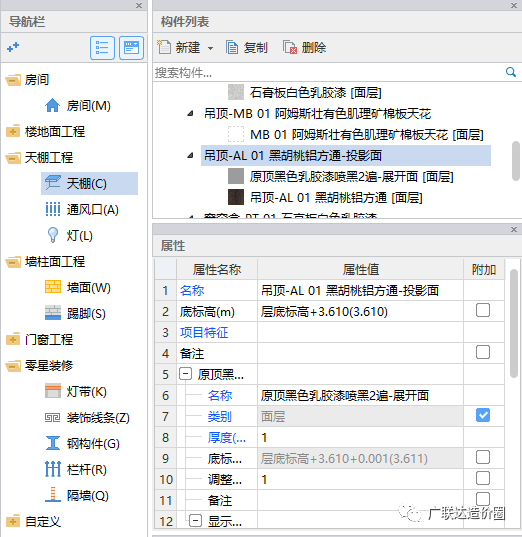

无问题后，切换回二维模式。点击天棚工程-天棚新建吊顶-AL 01 黑胡桃铝方通-投影面构件。如下图所示，进行设置。
在铝方通区域，使用绘图或识别建立吊顶平面，再使用天棚-推拉工具，推拉出铝方通顶面至建筑结构底面。完成原顶黑色乳胶漆喷黑2遍-展开面。

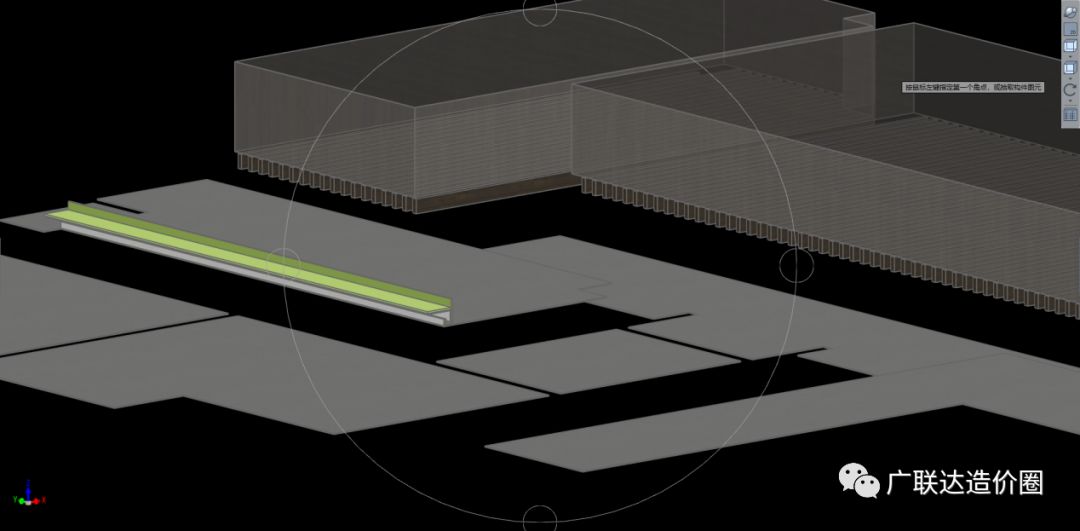

完成后，再次切换到三维模式，查看效果。如图

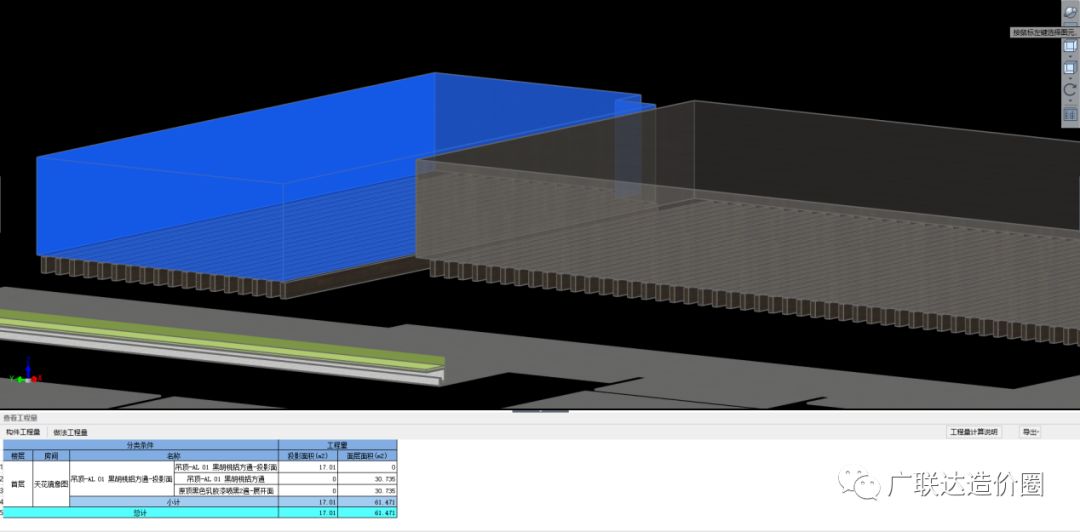

选择部分吊顶构件，点击计算-查看工程量即可显示此部分构件的工程量。

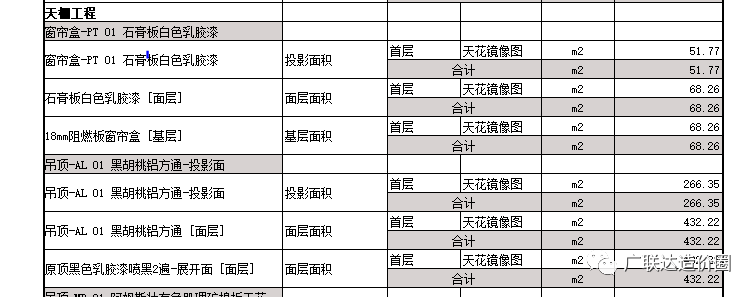

最后，切换到工程量-汇总计算，最后，点击报表预览，所要的工程量，就都在这里了。
通过以上步骤的讲解，就能达到完美出量又有效果的呈现~
