一、洞口连墙对拉构造
洞口拉结三维模型图

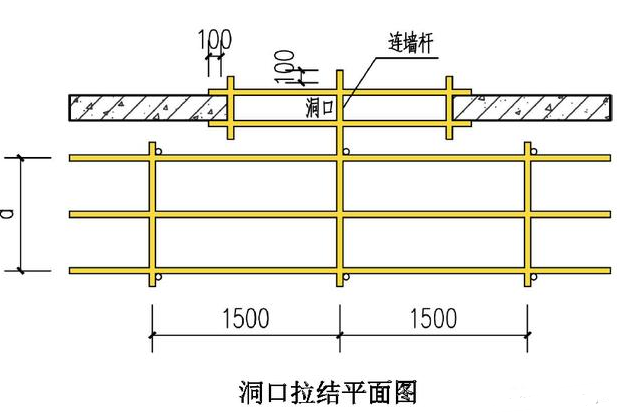

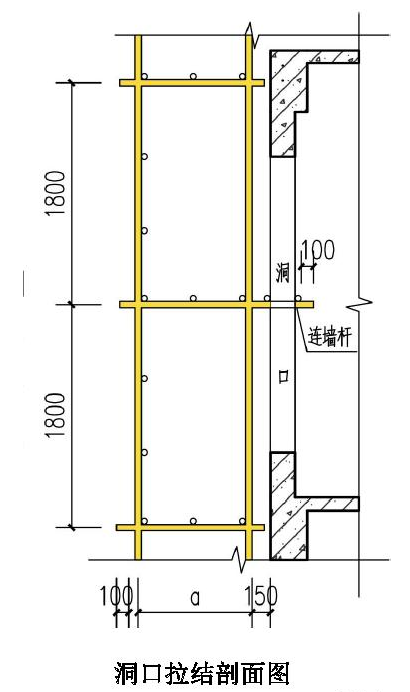

洞口拉结细部做法：
架体小横杆延长作为连墙杆，a为800 mm或1050 mm（悬挑式脚手架为800 mm，落地式脚手架为1050 mm），连墙杆外露洞口100 mm。在连墙杆上，内外墙各附加一根钢管，用扣件连接，小横杆两端分别外露洞口各100 mm。进入装修阶段，墙体需加设成品保护。
二、连墙件抱柱构造
柱子拉结三维模型图

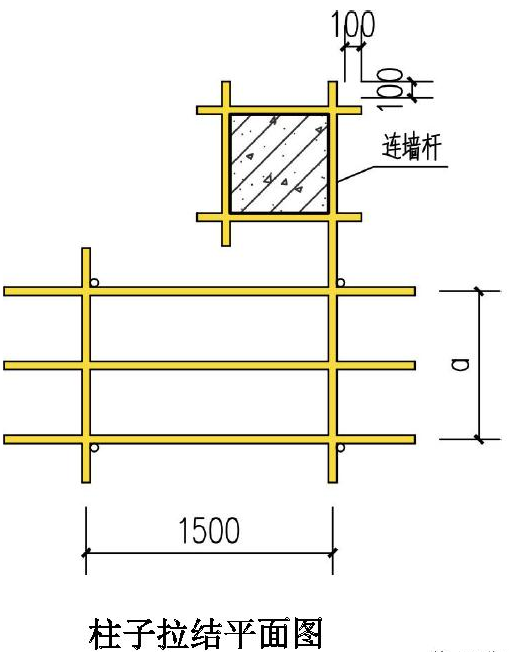

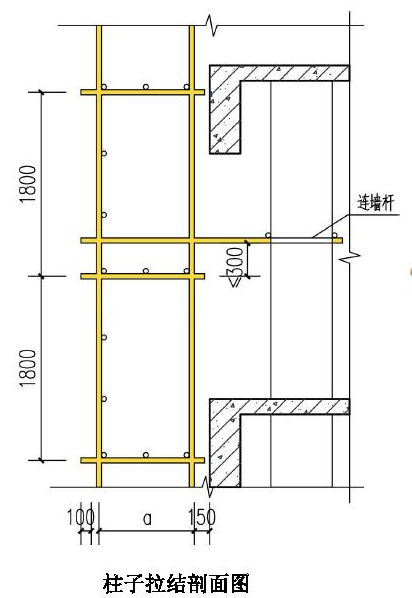

柱子拉结细部做法：
在个别位置无法两步三跨设置连墙件时，采用抱柱补强措施。在架体上附加一根连墙杆，延伸至柱子一侧，在柱子另外三个侧面附加三根小横杆，用扣件与连墙杆连接，形成环抱。钢管外露长度100 mm。
三、抛撑构造

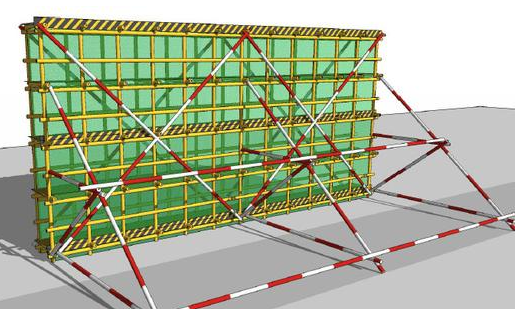

三维模型图
说明：
1. 此构造用于建筑物柱距较大、层高5 m等，连墙件设置不能满足两步三跨要求的情况。
2. 搭设抛撑时，抛撑采用通长杆并采用旋转扣件固定在脚手架上，与地面的倾斜度为45～60。
3. 普通脚手架开始搭设立杆时，也应每隔六跨设置一根抛撑，直至连墙杆安装稳定后，方可根据情况进行拆除。
四、建筑层高过高、柱距过大时连墙件构造

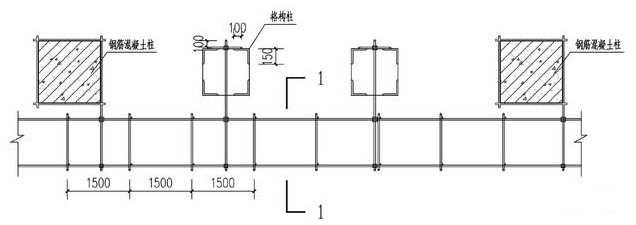

层高过高、柱距过大的连墙件做法平面图
层高过高、柱距过大的连墙件做法1-1剖面图
格构柱细部做法：
当层高过高、柱距过大时可增设格构柱，格构柱截面尺寸宜为460 mm460 mm，钢格构为4根150 mm150mm12 mm角钢及缀板焊接而成，每隔两步三跨设置一根钢管作为连墙件。主体混凝土浇筑时，应设置格构件预埋件。
五、外架内防护构造

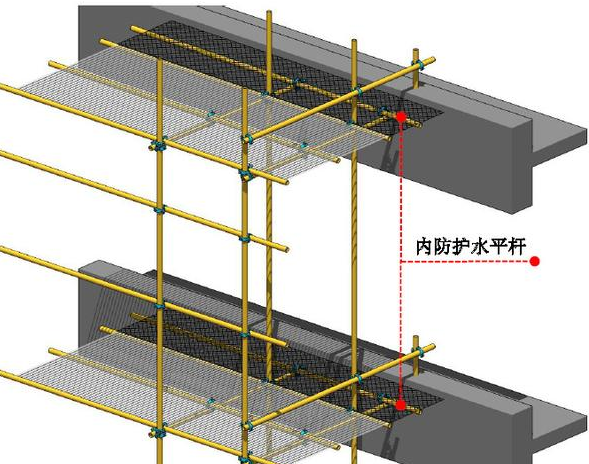

外架填芯杆细部做法：

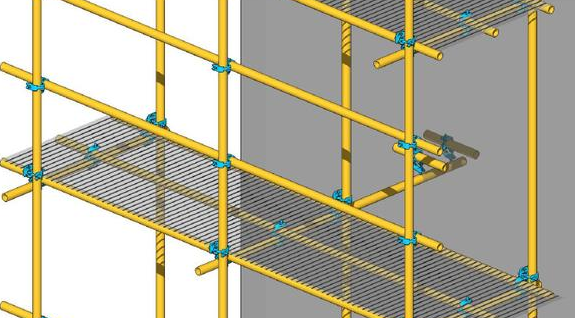

架体与建筑物的间隙应小于150 mm，间隙超大时，可充分利用靠墙一端的横向水平杆合理外伸（不应大于架体宽度的40%，大于400 mm时应增设填芯杆），每层应采取铺设钢笆片、挂设安全兜网等防护措施，使架体与建筑物的间隙满足要求。
1. 钢笆片：架体与建筑物的间隙大于400 mm时则需要使用钢笆片措施。
2. 安全兜网：架体与建筑物的间隙为150～400 mm时则需要使用安全兜网措施。
六、剪力墙处连墙件构造
方法一：

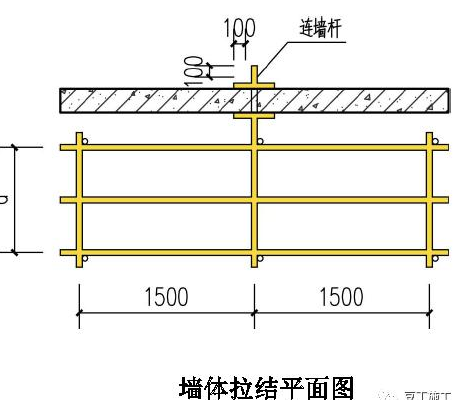

墙体拉结剖面图
墙体拉结三维模型图
墙体拉结细部做法：
在剪力墙上预埋Ф 60 mm PVC管，a为800 mm或1050 mm （悬挑式脚手架为800 mm，落地式脚手架为1050 mm），通过预埋管拉通一根连墙杆与架体连接。在连墙杆上，内外墙各附加一根钢管，用扣件连接。小横杆外露长度100 mm。
方法二：
说明：
1. 外架连墙件分为两种：预埋式和穿墙式。

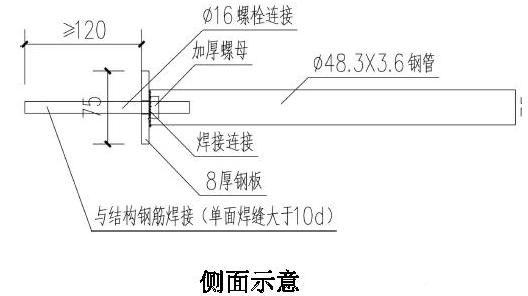

2. 混凝土浇筑前将预埋件埋入剪力墙或梁内（或设置穿墙螺栓孔），刚性连接件焊接螺母的一端套入预埋件（或穿墙螺栓），另一端通过扣件与脚手架立杆固定。

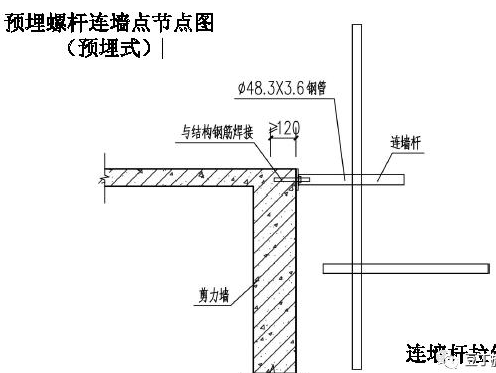

预埋螺杆连墙点节点图（预埋式）

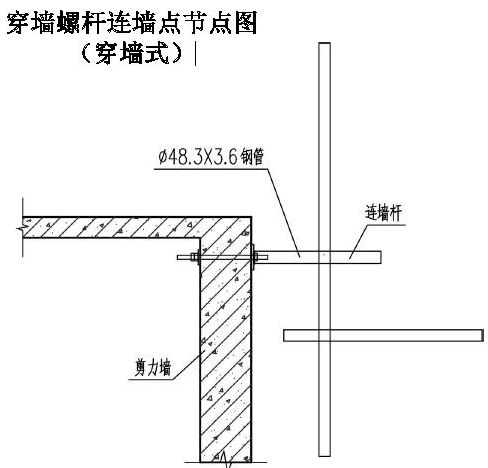

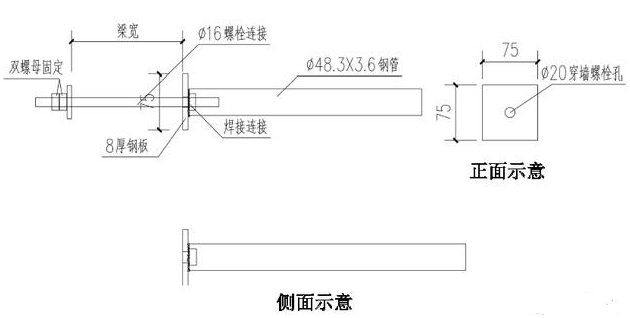

穿墙螺杆连墙点节点图（穿墙式）
七、外架水平防护构造（软挑、硬挑）

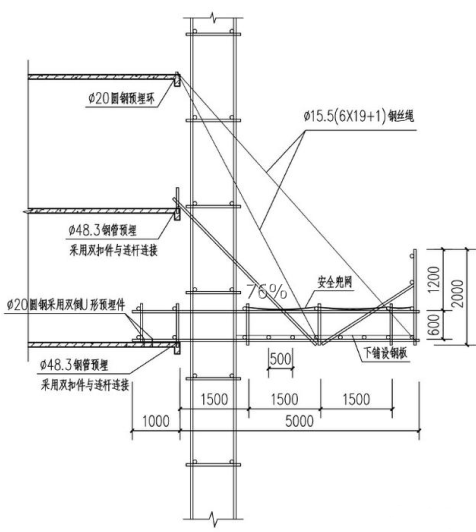

硬挑安全防护棚做法示意图

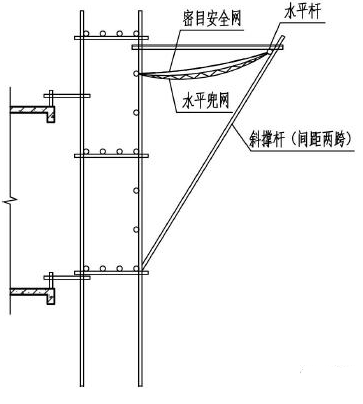

软挑安全防护棚做法示意图
说明：
1. 搭设软挑时，软挑采用通长杆并用旋转扣件与脚手架连接作为斜撑杆，斜撑杆与外架倾斜角度为45～60，每两跨设置一道斜撑杆，斜撑杆顶部设置两道防护与外架连接，上下分别是密目安全网和水平兜网。
2. 图中未标注的钢管规格均为Ф 48.3 mm3.6 mm ，硬防护棚与外架分别独立，不得通过任何杆件进行连接。悬挑钢管每1.5 m设一根，悬挑长度约5
m (可根据工程实际情况并经计算调整)，内侧端部用倒U形预埋件固定于水平面。
3. 硬挑安全防护底层钢管横铺在悬挑钢管上，间距500 mm。底层钢管上铺满钢笆片和安全网形成防砸棚的底面，每4.5 m设置一道刚性连接，端部与预
埋在梁内的钢管采用扣件连接，每4.5 m设置一道柔性连接，端部与预埋在梁内的锚环拉结。
4. 设置软挑安全防护棚时，若遇台风天气，应收回并拆除安全网。设置硬挑安全防护棚，应因地制宜，综合考虑防护需要及防台风措施。
