那么水电施工图纸应该怎么看呢？

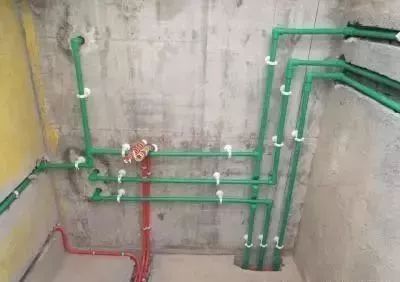

一、水路施工图怎么看！
看水施图一定要将平面图和系统图对着看,这样才知道管道是在什么地方转弯,在什么地方变径,在什么地方分配水点,配水点标高是多少,而且在看给水的时候要看看有没有相应的排水措施和用水设施,再考虑给水点和排水措施、用水设施搭配是否合理，如有设计有洗衣机给水点，一般情况下给水点标高距完成地面1.1m（具体看设计）。
再看有没有洗衣机的排水地漏，是不是专用的洗衣机地漏，有没有存水弯，这些都有了再看有没有洗衣机的电源插座，位置是否合理，插座安全高度、安全措施有没有。看水施图一定要有很强的空间立体感，要达到感觉自己就站在房间里，在跟着管道走。
二、电路施工图怎么看！

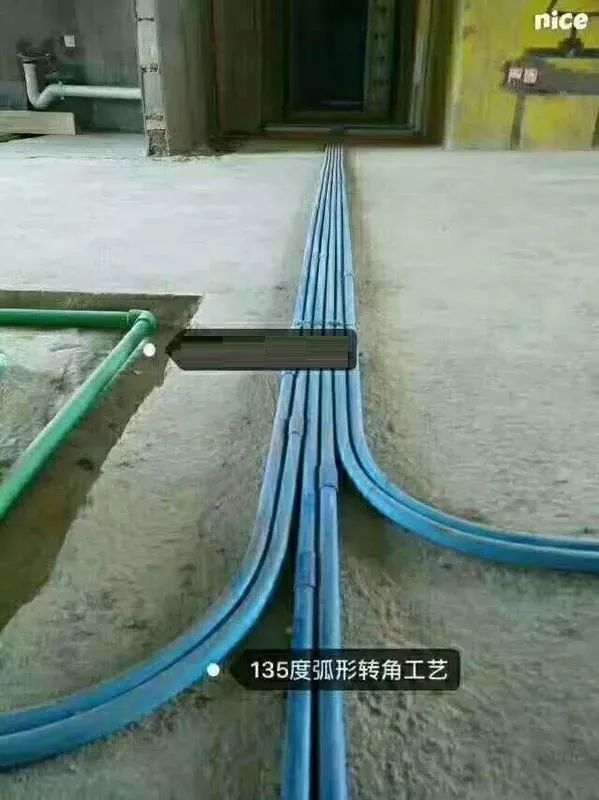

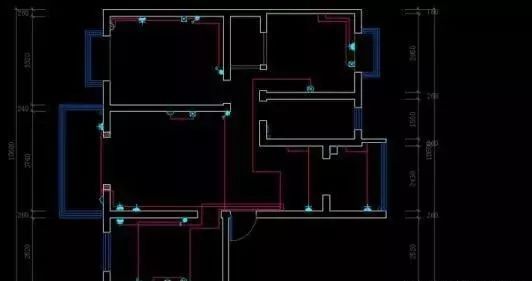

看电施图就先看说明，插座安装高度是多少，高度达的到安全要求否，配电箱安装位置什么地方，负荷是多少，合理否，空开大小合理否，出线的保护管是多大，电线的搭配合理否，电线与用电设备的搭配是否合理，线管敷设方式是怎么样的。
在防雷接地上就看引下线位置《接地图》与《防雷图》引下线位置是否对应，如不对应那又在什么地方转换，防雷属几级防雷，避雷网大小是否在规范范围内，引下线材质，大小、钢筋搭接材料材质、规格，更要紧的是高层有没有防侧击雷的均压环，卫生间局部等电位，还有接地土壤的接地效果，当地水位，地质状况。虽然这些很多设计要考虑，但你要看水电图，看深化就得反着考察设计的合理性和实用性。
看家装水电施工图还要结合土建看，看结构梁的大小，预埋套管大小是否合理，建筑标高是多少，水电设施安装后房间使用高度有没有影响。房间尺寸，墙身尺寸，筏板厚度，找平层厚度，保温属内保温还是外保温，保温层厚度，内外墙装饰层厚度，当这些数据都有了之后才能准确的进行预埋、预留、制作加工。
各类型符号代表的意义
1、线路敷设方式代号
PVC用阻燃塑料管敷设
DGL用电工钢管敷设
VXG用塑制线槽敷设
GXG用金属线槽敷设
KRG用可挠型塑制管敷设
2、线路明敷部位代号
LM沿屋架或屋架下弦敷设
ZM沿柱敷设
QM沿墙敷设
PL沿天棚敷设
3、线路暗敷部位代号
LA暗设在梁内
ZA暗设在柱内
QA暗设在墙内
PA暗设在屋面内或顶棚内
DA暗设在地面或地板内
PNA暗设在不能进入的吊顶内
同一个图纸的线宽种类应妥善分类，不宜过多。根据不同的用途，线型可分为以下6种：
⑴ 粗实线：电气线路，一次线路等主要内容用线，可见轮廓线、图框线等。
⑵中实线：电气施工图的干线、支线、电缆线、架空线等均用中实线画。例如电话线中间加字母F，广播线中间加字母S。
⑶细实线：二次线路，一般线路。电气施工图的底图线(即建筑平面图)要用细实线，以突出用中实线画的电气线路。
⑷点划线：用于轴线、中心线等，如电气设备安装大样图的中心线。
⑸虚线：适用辅助线，屏蔽线、机械连接线，不可见轮廓线、不可见导线、计划扩展内容用线等。
⑹折断线：用在被断开部分的边界线。此外，电气专业常用的线型还有电话线、接地母线、电视天线、避雷线等多种特殊形式。在图线上加上限定符号或文字符号，表示用途，形成新的图线符号。
例如：
M表示为母线槽；
L表示为电缆桥架
B表示为广播线；
R表示为电视线
A表示为消防线；
F表示为电话线
4.字体和尺寸标注
(1)墨线图应采取直体长仿宋字。图中书写的各种字母和数字，可采用向右倾斜与水平成75角的斜体字。当与汉字混合书写时，可采用直体字，但物理符号推荐采用斜体字。汉字的笔划粗细约为字高的1/15。各种文种字母和数字的笔划粗细约为字高的1/7或1/8。各种字体应从左往右，排列整齐，笔划清晰。不得滥用不规范的简化字和繁体字。值得一提的是：工程图纸不宜使用许多字体，尽管有的字体很漂亮。工程设计中规范化的要求胜过对美观的要求，我们应该遵照国家制图标准，而不要以个人的喜好而随心所欲。
(2)工程图纸上标注的尺寸通常采用毫米(mm)为单位，只有总平面图或特大设备图用米(m)为单位，所以电气图纸一般不用标注尺寸。
5.比例图纸上图形尺寸与实物实际尺寸的比值称为比例。电气接线图和系统图都是不按比例绘制示意图。但平面布置图等一般是按比例绘制的。电气工程图的图形比例应遵守国家制图标准绘制。平面图多采用1：100的比例，特殊情况下，也可使用1：50或1：200。
这个标准序列为：1：10、1：20、1：50、1：100、1：150、1：200、1：400、1：500、1：1000、1：2000。大样图可适当放大比例。复制图纸不得改变原样比例。
制图规定的比例有：与实物相同 1:1缩小的比例 1:1.5,1:2,1:2.5,1:3,1:4,1:5,1:10n ,1:1.5X10n,1:2 X10n,1:25 X10n,1:2 X10n放大的比例 2:1 2.5:1 4:1 5:1 （10Xn）:1 6.方位图纸中的方位按国际惯例通常是上北下南，左西右东表示设备或构筑物的位置和朝向。有时为了使图面布局更加合理也有可能采用其他方位，但必须用方位标记（指北针）表示其朝向。方位标记如图所示，其箭头方向表示正北方向（N）。
为了表示设备安装地区一年四季风向情况，在电气布置图上往往还标有风向频率标记。它是根据某一地区多年平均统计的各个方向吹风次数的百分值，按一定比例绘制而成的。风向频率标记形似一朵玫瑰花，故又称为风玫瑰图。
图3-1指北针7.标高标高有绝对标高和相对标高两种表示方法。室外电气安装工程常用绝对标高，这是以中国青岛市外海平面为零点而确定的高度尺寸，又称海拔高度。例如北京某室外电力变压器台面绝对标高是46.88m。建筑图纸中的标高通常是相对标高。一般将0.00设定在建筑物首层室内地平，往上为正值，往下为负值。电气图纸中设备的安装标高是以各层地面为基准的，例如暗装照明配电箱的安装高度是下口距地1.4m、明装1.2m，都是以各层地面为准的。
8.图例为了简化作图，国家有关标准和一些设计单位有针对性地将常见的材料构件、施工方法等规定了一些固定的画法式样，有的还附有文字符号标注。要看懂电气安装施工图，就要明白图上这些符号的含义。电气图纸中的图例如果是由国家统一规定的称为国标符号，由有关部委颁布的称为部标符号。另外一些大的设计院还有其内部的补充规定，即所谓院标，或称之为习惯标注符号。电气符号的种类很多，与电气设计有关的供电、照明、减灾、信息系统等，本书仅介绍建筑工程电气施工图中常用的一些符号，见附录三。国际上通用的图形符号标准是IEC(国际电工委员会)标准。我国新的国家标准图形符号(GB)理论上和IEC标准是一致的，国标序号为GB4728。符合标准的通用电气符号在施工图中就不再重复介绍它们的含义了。电气设计图纸里如果采用了非标准符号，那么应列出图例表。
水电安装图纸分析---看水电施图一定要有很强的空间立体感，要有身临其境的感受跟着管道走。
①平面图系统图:看水安装图纸的时候，一定要将平面图和系统图对着看，这样才知道管道是在什么地方转弯、在什么地方变径、在什么地方分配水点、配水点标高是多少；
②排水用水设施：在看给水的时候要看看有没有相应的排水措施和用水设施，再考虑给水点和排水措施、用水设施搭配是否合理；
③洗衣机给水点：如有设计有洗衣机给水点，一般情况下给水点标高距完成地面1.1m（具体看设计），再看有没有洗衣机的排水地漏，是不是专用的洗衣机地漏，有没有存水弯，这些都有了再看有没有洗衣机的电源插座，位置是否合理，插座安全高度、安全措施有没有。
水电安装图纸注意事项
结合土建图：看水电安装图的时候，还要结合土建看。结构梁的大小、预埋套管大小、建筑标高等，水电设施安装后房间使用高度有没有影响。房间尺寸、墙身尺寸、筏板厚度、找平层厚度、保温属内保温还是外保温、保温层厚度、内外墙装饰层厚度，当这些数据都有了之后才能准确的进行预埋、预留、制作加工。
熟悉设计说明：所以要先看得懂图例,熟悉设计说明,然后,对照图纸给的图例来看图,读图时,可按引入管--水表井--干管--支管--用水设备的顺序进行,这样读图能省时准确，对电的也是这个道理，配电箱--电线回路--用电设备等,说白了就是源头--连接--设备,这样你看的时候才不至头晕,找不着关键点,按这个方法看懂每个图纸。
