1基础平台

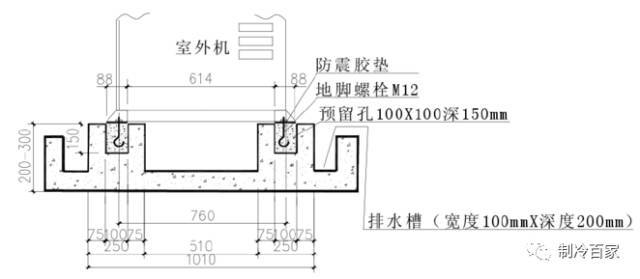

1、混凝土基础

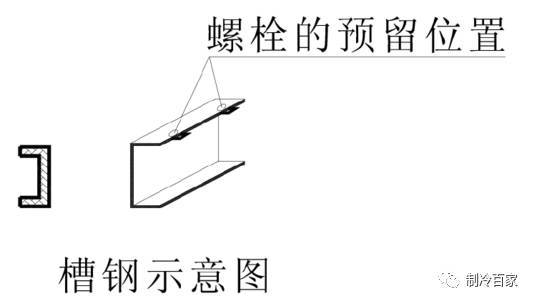

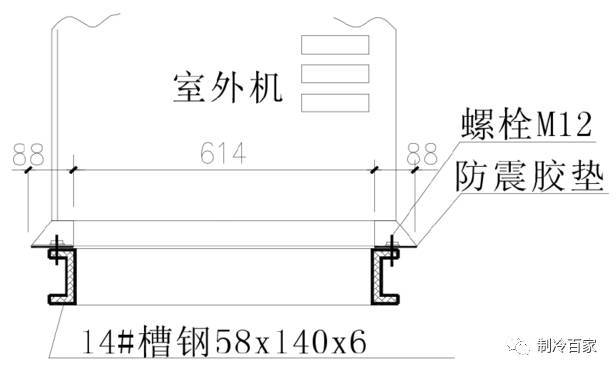

2、槽钢基础
2单机型室外机组安装空间
机组安装时必须要留有足够的通风和维修空间

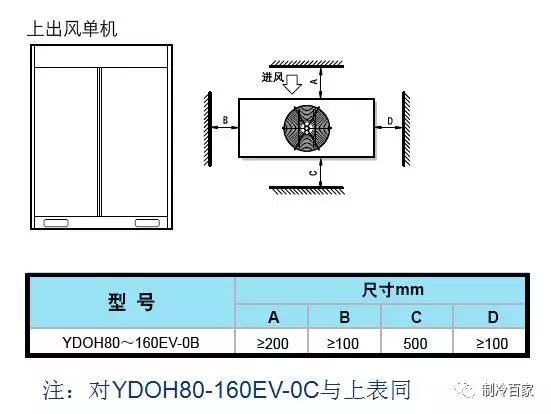

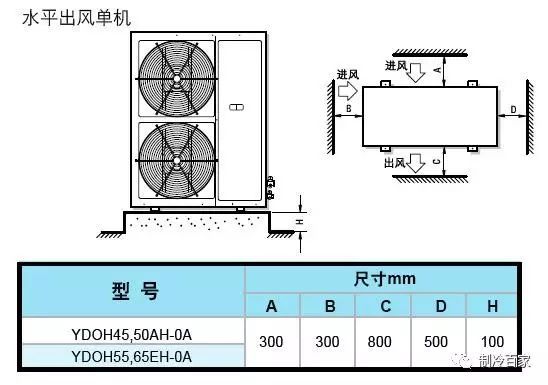

1、安装单台室外机时

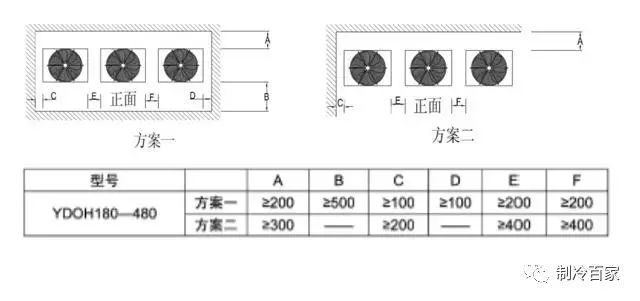

2、安装模块机组室外机时

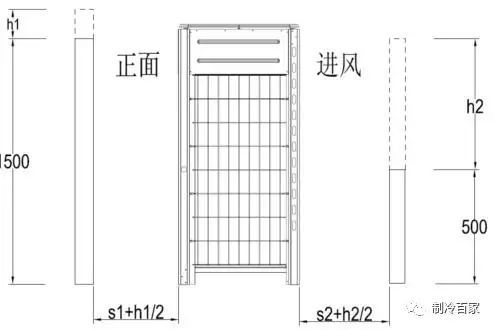

注意）、采用方案一时，正面墙高或前排机组高度应在1500mm以下，进风口侧墙高或侧面相邻机组高度应不超过500mm，侧面墙或侧面相邻机组高度不受限。如果墙高或相邻机组高度超过上述值，则应对维修空间(S1)和(S2) 各再分别增加(h1)/2和(h2)/2的距离。
3室外机组安装顺序

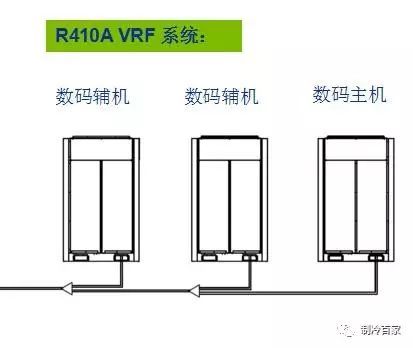

多台室外机并联时，系统中的数码涡旋室外主机应位于系统回路的最末端。

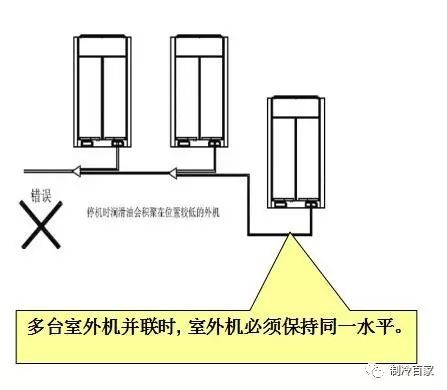

注：R22多联机安装顺序错误,会影响系统正常回油.

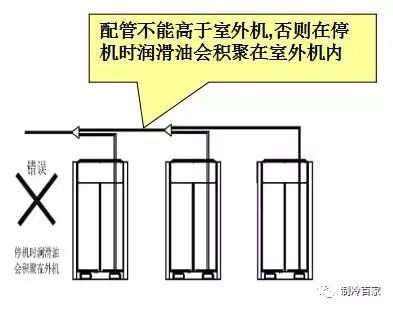

4室外机配管

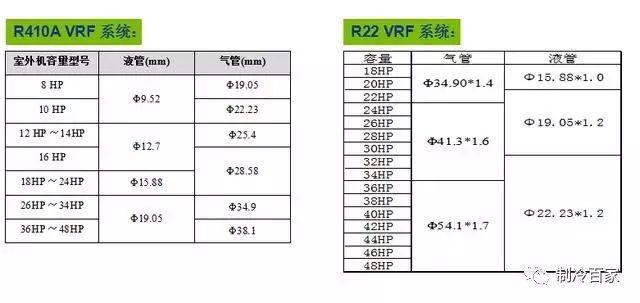

室外机间配管
5室外机安装距离

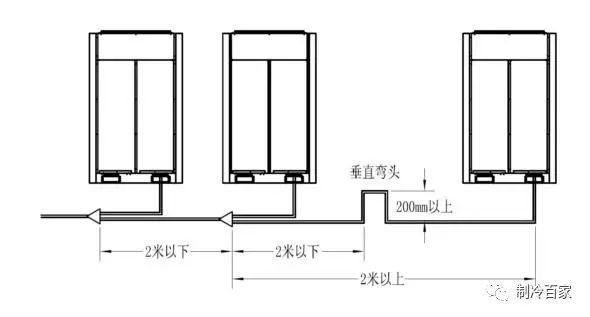

当两台室外机之间距离超过2米时，要在两机组间连接的气体配管上距离一端小于2米的范围内，设立一高度不低于200mm的垂直弯头，两机组间距离低于2米则不需要。
模块机组的室外机间要保留，足够的维修距离和回风空间(室外机3面回风),建议最小间隔200mm 。

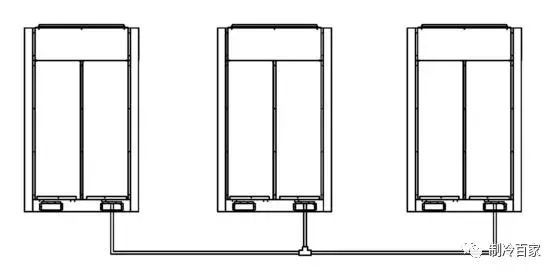

2、室外机油平衡管连接
机组间油平衡管是1/4铜管喇叭口连接，两台机组并联时直接连接，三台并联时如上图所示用三通连接。
相邻机组间油平衡管的总长度不得超过5米。

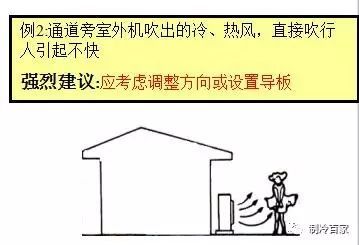

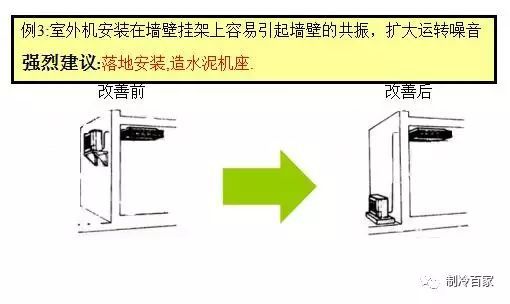

6室外机安装不当例子

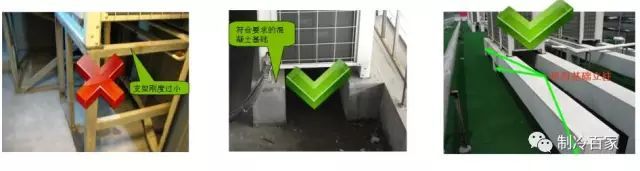

室外机安装不当实例
案例图片分析一：
支架与楼面接触面积较小，易导致振动沿较薄的楼板传播，在室内引起低频噪声
强烈建议:采用符合IOM要求的的混凝土基础
案例图片分析二：
小的安装基础刚度，易导致较大机组振动，并沿基础及其它固体媒介传播振动
建议1、采用尺寸符合IOM的水泥基础

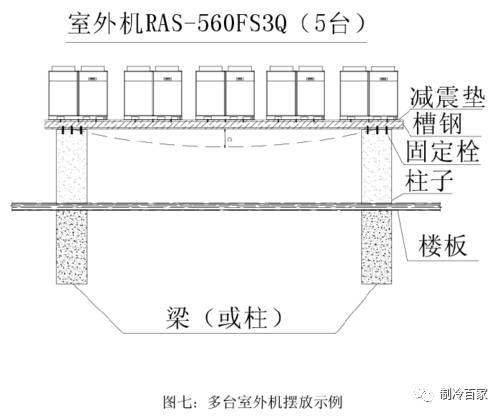

建议2、对于机组楼顶安装形式，建议机组基础在建筑的承重横梁位置与楼面接触，其它部分悬空,有利于减振降噪一定注意维修，通风、减震、防锈蚀效果，安装前检查通风，噪声等实际情况。
