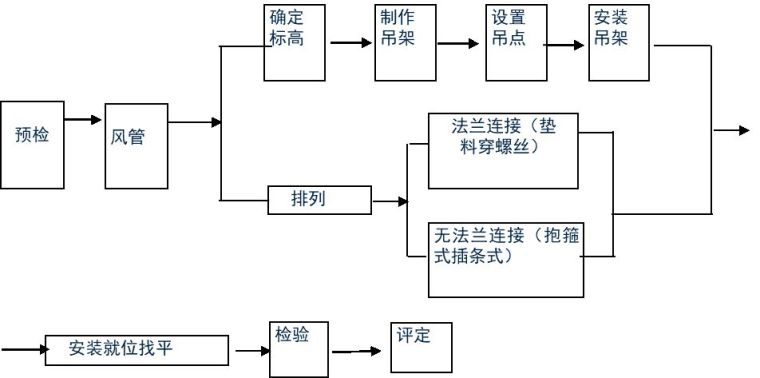

1、工艺流程
2、施工方法
风管的安装以规范为准。系统安装严格按施工程序进行，不得颠倒。
（1）风管按实测尺寸制作后按本建筑工程和系统编号，防止运输和安装产生差错，并按设计图纸或实测草图对风管、管件等部件进行预组合，以便检查其规格和数量是否相符，如发现有遗漏或质量不符和要求时，应要求厂家返工补作。
（2）风管及部件安装前，进一步核实风管及送(排)风口等部件的标高是否与设计图纸相符，如果不符，则立即向建设单位及设计院提出，以便修改。将在制作车间加工好的支(吊)架、风管及部件运至施工现场进行预组合。
（3）风管支、吊架的施工
①风管与部件支、吊架的预埋件或膨胀螺栓位置应正确、牢固可靠，埋入部分应去除油污，不得涂漆，以保证结合牢固。
②吊架的吊杆应平直，螺纹完整、光洁。吊杆的连接采用搭接焊接，搭接长度不少于吊杆直径的6倍，并在两侧焊接。
③支、吊架上的螺孔采用机械加工，不得用电焊开孔。
④支、吊架不得设置在风口、阀门、检查门处，且不直接固定在法兰上。
⑤支、吊架间距应符合以下规定：风管水平安装，直径或长边尺寸小于400mm，间距不大于4m；大于或等于400mm，间距不大于3mm。风管垂直安装，间距不大于4m，但每根立管的固定件不少于2个。
（4）风管与配件可拆卸的接口及调节机构，不装设在墙或楼板内。
（5）风管连接法兰垫片采用软橡胶板，厚度为3mm。垫料不突入风管内，以免增大阻力，减少风管的有效截面积，并形成涡流，增加风管的积尘。尽量减少法兰垫片的接头。
（6）水平安装后的风管的不水平度的允许偏差为每米不大于3mm；总偏差不大于20mm。垂直风管安装后的不垂直度的允许偏差为每米不大于2mm；总偏差不大于20mm。
（7）风管安装采用膨胀螺栓固定方式。当风管大边大于400mm时，吊、支架间距不超过4m。
（8）对风口的外露表面部分，与室内线条平行，避免用螺栓固定风口表面。
（二）风管阀件安装施工方法
1、工艺流程：支、吊架安装吊装阀件固定阀件配合电气接线。
2、施工作法
（1）各种阀件在安装前应检查结构是否牢固，调节装置是否灵活，调节阀应安装在便于操作的位置；防火阀安装前试验阀板关闭是否严密，防火阀沿风流方向安装，易熔片在迎风面端。

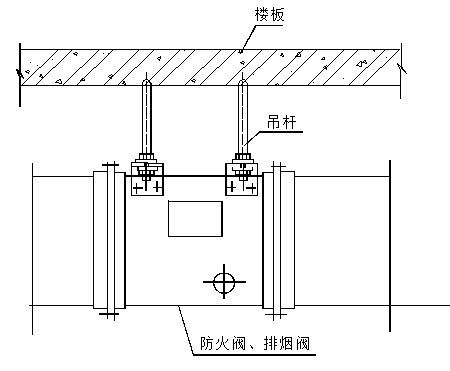

（2）防火阀单独设支吊架。（安装方式如下图）
3）安装顶棚内的阀件处设立检查口，便于维修。
（三）风口安装施工方法
1、工艺流程：配合装饰留孔安装风口找平找正固定风口
2、施工作法
（1）各类风口散流器配合装饰工程进行，风口端面与顶棚，装在墙面的新风口与墙面保持水平。墙面的孔洞不得大于风口外边尺寸。风口的固定螺钉不得在风口底面，应固定在风口内侧面。
（2）对风口的外露表面部分，应与室内线条平行，严禁用螺栓固定风口表面，风口固定螺栓应隐蔽。
（四）消声器安装施工方法
1、工艺流程：确定座标支、吊架固定消声器吊装安装就位。
2、施工作法
（1）消声器外表面应平整，不应有明显的凸凹、划痕及锈蚀；
（2）吸声片外包玻纤布应平整无破损，两端设置的导风条应完好；
（3）紧固消声器部件的螺钉应分布均匀，接缝平整，不得松动、脱落；
（4）穿孔板表面应清洁，无锈蚀及孔洞堵塞。
（5）消声器安装的方向应正确，不得损坏和受潮。
（6）大型组合式消声器的现场安装，应按照正确的施工顺序进行。消声组件的排列、方向与位置应符合设计要求，其单个消声器组件的固定应牢固。
（7）消声器、消声管均应单独设支架，其重量不得由风管承受。
（五）通风机施工方法

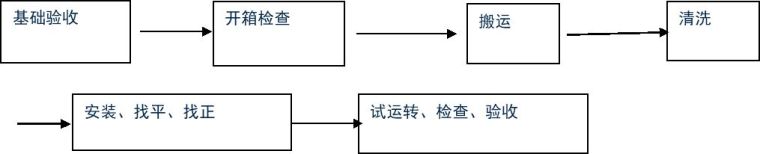

1、工艺流程：
2、施工作法
（1）通风机的搬运和吊装符合下列规定：
①整体安装的风机，搬运和吊装的绳索不得捆缚在转子和机壳轴承盖的吊环上；
②现场组装的风机，绳索的捆缚不损伤机件表面，转子、轴颈和轴封等处均不作为捆缚部位；
（2）通风机的进风口、出风管等装置有单独的支撑，并与基础或其它建筑物连接牢固；风管与风机连接时，不强迫对口，机壳不承受其它机件的重量。
（3）通风机的传动装置外露部分有防护罩；当通风机的进风口或进风管路直通大气时，加装保护网或采取其它安全措施。
（4）通风机底座若不用隔震装置而直接安装在基础上，用垫铁找平。
（5）通风机的基础，各部位尺寸符合设计要求。预留孔灌浆前应清除杂物，灌浆用细石混凝土，其强度等级比基础的混凝土高一级，并捣固密实，地脚螺栓不得歪斜。
（6）电动机水平安装在滑座上或固定在基础上，找正以通风机为准，且设在屋外的电动机设防雨罩。
（7）通风机的拆卸、清洗和装配符合下列规定：
①将机壳和轴承箱拆开后再清洗，对直联传动的风机可不拆卸清洗；
②清洗和检查调节机构，其转动灵活；
③各部件的装配精度符合产品技术文件的要求。

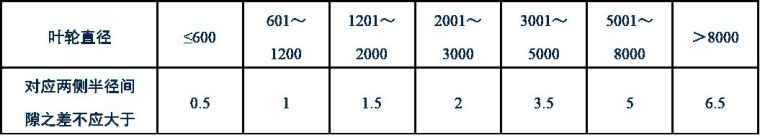

（8）轴流风机组装时，叶轮与主体风筒的间隙均匀分布，并符合下表的规定。
（9）通风机的叶轮旋转后，每次均都不停留在原来的位置上，并不得碰壳。
（10）固定通风机的地脚螺栓，除带有垫圈外，并有防松装置。
（11）安装隔振器的地面平整，各组隔振器承受荷载的压缩量均匀，不得偏心；隔振器安装完毕，在其使用前采取防止位移及过载等保护措施。
（12）通风机安装的允许偏差符合下表规定。
