根据用户的实际户型情况，并勘察现场，通过经验计算分析，结合家庭中央空调的特性，配合室内装潢设计，为客户提供满足多样化需求的最佳配置及施工图。本课件将对专业的家庭中央空调设计各环节进行要点说明。
1、设计环节
一项优良的设计方案主要由哪些关键环节？
与客户初期沟通；
实地进行现场勘测；
计算负荷，合理选型；
与装潢公司协调方案；
进行CAD施工图；
与客户确定最终方案。
2、与客户沟通
了解客户的需求非常重要，所以在方案设计前一定要与客户沟通到位。
主要了解点在于：
客户想用什么款式的机型？
有没有带尺寸的户型平面图？
户型内各房间的朝向是怎样的？
室外机的位置在哪里？
电源是单相还是三相？
哪些位置有吊顶？
吊顶高度是多少？
需要怎样的制热效果？
示例：
尽可能考虑多处影响负荷和选型的细节，这样也会给客户感觉你的专业性很强。
3、现场勘测
确认室内机的安放位置；
确认室外机的安放位置；
确认户型结构和房间朝向；
确认排水集结点的地方；
确认梁的位置和高度；
确认阳台是否是封闭式的。
在随身带去的户型图上注明在现场勘测的相关注意点和测量尺寸，以作设计之用。
4、计算负荷
Q：什么是负荷？
A：负荷就是在某一时刻为保持房间恒定温度，需要向房间供应的冷量或热量。常用单位：KW，kcal/h。
换算：1KW=860 kcal/h 1kcal/h=1.163 W
Q：影响负荷的因素有哪些？

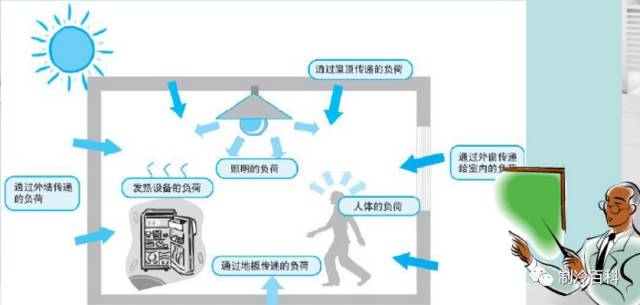

A：这些因素有很多种，如：外墙、窗户、照明、人数等。
通常家庭中的房间主要功能有：客厅、餐厅、主卧室、次卧室、书房等，各种功能房间需求的负荷均不一样，在计算时可进行估算取以下经验值：
客厅
220~280W/m2
餐厅
180~240W/m2
主卧室
180~220W/m2
次卧室
160~200W/m2

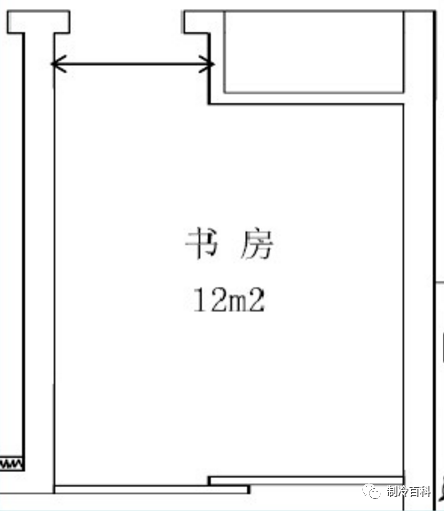

书房
160~200W/m2
*如果主要考虑制冷，湿度较大或房间朝南的房间负荷较大；
*如果主要考虑制热，房间朝南的房间负荷较大；
*主卧室采光好、带卫生间，负荷会比次卧室大；
目前住宅层高都比较低，一般在2.6m~2.8之间，因此吊顶空间都不会太高，用的较多是暗装薄型室内机：超薄风管机和一面出天井式，有时也会用明装壁挂式；室外机用220V单相。
客厅常规选择：空间负荷较大时选用超薄风管机，空间负荷较小时选用一面出天井式，卧室/书房/餐厅常规选择：有吊顶选用一面出天井式，无吊顶选用明装壁挂式。

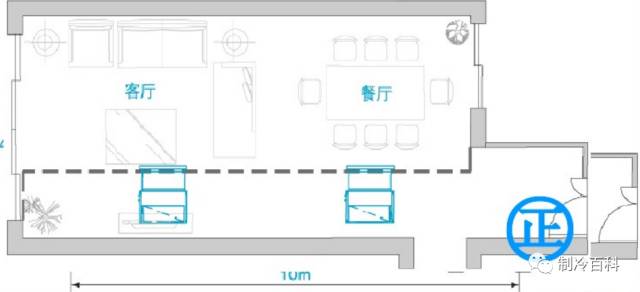

* 如果客厅和餐厅在同一空间内，面积负荷不是太大，也可考虑用超薄风管机进行风管送风，可以节省一定的投资。
可能会遇到这样的现象：室内机容量能满足房间需求，但运行出的效果还是不理想。这是怎么回事呢？原来，这是由于气流组织不佳而造成的，并非空调故障。
在设计送回风口时，必须注意合适的尺寸，风口的面积是由风量、风速和送风距离决定的，确定面积后再结合装饰风格确定长和宽。如果风口尺寸过小，容易增加噪音，且送出的风速过大，人体感觉也不舒适。
5、建议风速：
送风口风速一般在2.2~3.6m/s
回风口风速一般在1.0~2.0m/s
可见，在一个室内机的送风口尺寸上，回风口一般要大于送风口的，我们可以将检修口结合回风口作为一体，这样可降低一些安装成本，外观也更美观且实用。
6、四类常用的送回风方式
7、装潢协调
与家装设计师进行充分沟通，确定设计方案和装潢方案的融合，以达到两者预期的效果体现出来。
8、确认事项
吊顶高度尺寸能满足空调室内机的空间要求；

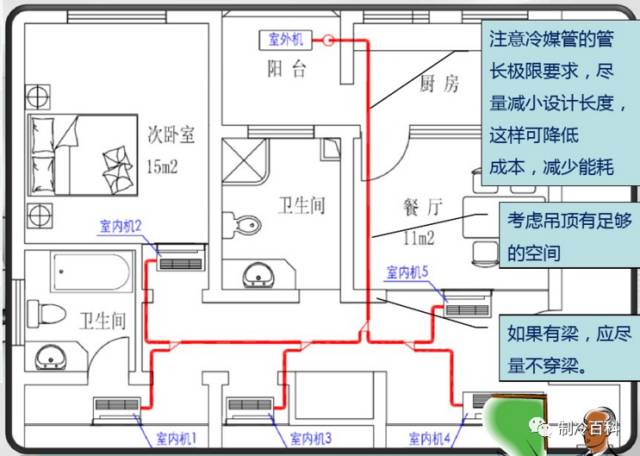

空调冷媒管路系统的设计位置和空间大小；
冷凝排水管路系统的设计位置和空间大小；

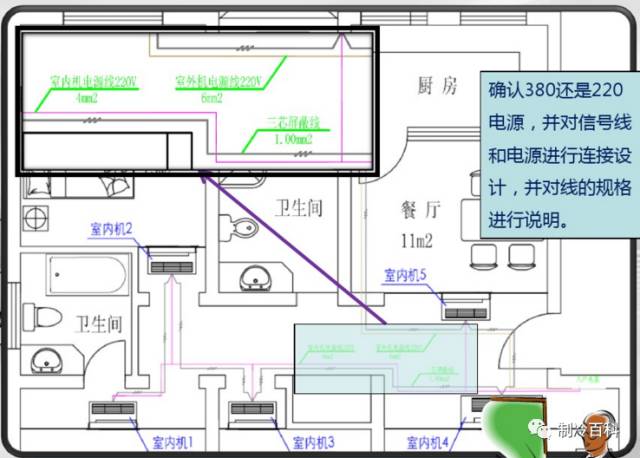

信号线及电源线的设计位置和空间大小；
穿墙孔的设计位置和尺寸；
吊顶上出风口、回风口、检修口的位置和尺寸。
有时候会遇到特殊的吊顶影响到送风气流，造成不良效果，应及时与家装设计师沟通，调整合适的吊顶。
确认回风口处没有被家具或其它装饰品遮挡，如果有应及时调整室内机的设计位置。
7、CAD制图
以上6个基本情况进行完毕后，就进入CAD制图环节了，施工图纸给施工部提供依据和指导，是一个优质工程的前提，所以图纸的精心设计也尤为重要。
图纸中包括内容有：
室内外机的位置摆放；
空调冷媒管路和分歧管连接；
冷凝排水管路连接；
标注尺寸数据；
信号线及电源线说明。
*初期可以给客户一个示意图，待客户签订合同或缴纳定金后，再进行施工图设计为佳。设计也是一种资源，避免不必要的浪费。
8、机器定位
室外机的位置考虑因素要点：

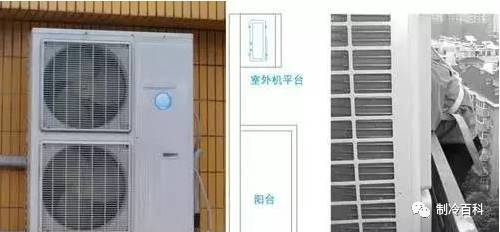

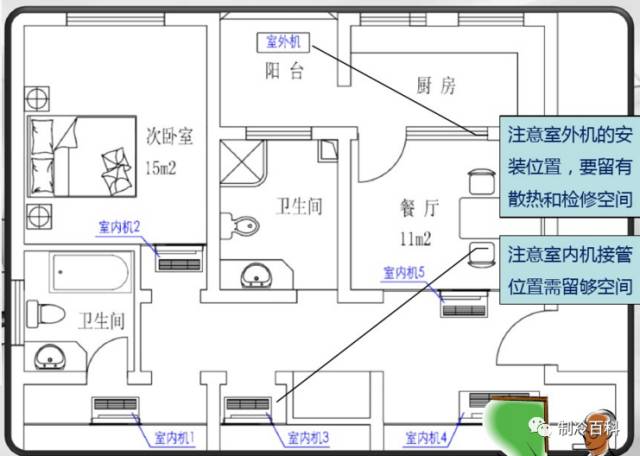

1、有利于散热：避免外机出风处和吸风处有遮挡或空间不够，多台室外机在一起时，避免相互的散热气流影响。
2、便于安装和维护：应考虑安装施工时是否困难，日后有无足够的维护空间。否则，可能会影响安装进度或增加安装成本，并且也给维护带来困难，甚至无法检修。
3、避免噪音对人的影响：尽量远离卧室、书房窗户附近，尤其是匹数大的室外机。
9、冷媒系统设计
10、排水系统设计
室内机接排水管径一般为PVC32，合流后的管径建议用PVC40及以上。
注意排水立管的选择：
空调冷凝排水处应就选择近原则，有时会将空调冷凝水汇流接入卫生间地漏。在设置立管时需注意：不能直接接入到大楼的雨水立管，防止雨量较大时倒灌破坏装潢。
11、数据标注
12、签字确认

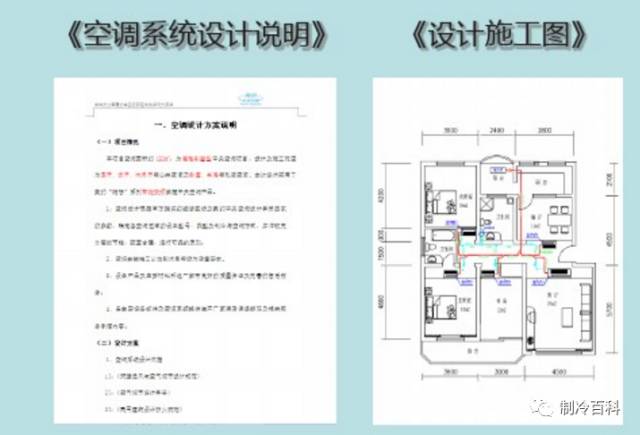

经过以上环节，整个家庭中央空调的专业设计就算完成了，设计完毕后提供一份《空调系统设计说明》和《设计施工图》，经客户签字确认后，就可进入安装阶段。
资料可作为客户的信息档案之一便于后期查询使用，同时做到了有据可依，避免后期出现一些不必要的麻烦。
