收藏!常见流量计动态原理图及特点

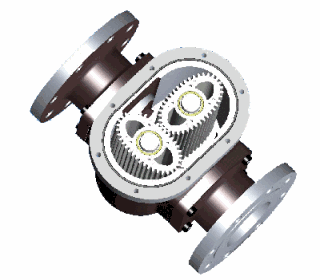

椭圆流量计特点:

1.其依靠被测介质的压头推动椭圆齿轮旋转而进行计量。

2.粘度愈大的介质,从齿轮和计量空间隙中泄漏出去的泄漏量愈小,因此核测介质的粘皮愈大,泄漏误差愈小,对测量愈有利。

3.适用于高粘度介质流量的测量,但不适用于含有固体颗粒的流体(固体颗粒会将齿轮卡死,以致无法测量流量)。如果被测液体介质中夹杂有气体时,也会引起测量误差。

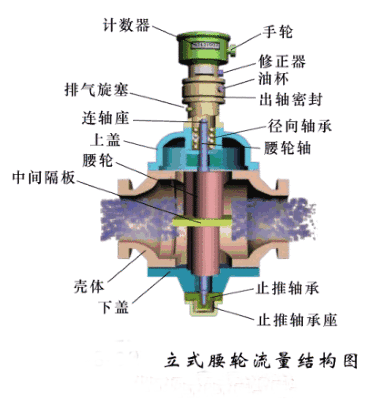

腰轮流量计特点:

1.重量轻、精度高,安装使用方便。

2.压力损失小,量程范围大。

3.主要用于石化、电力、冶金、交通、国防以及商贸等部门对汽油、煤油及轻柴油等油品的计量。

双转子流量计特点:

1.适用于稀油、轻质油、稠油、含砂量大、含水量大的原油,被测量液体的粘度范围大。

2.流量计通过的液体流量大。

3.使用寿命长,准确度高,可靠性强。

4.压内损失极小。

5.可直接与计算机联网。

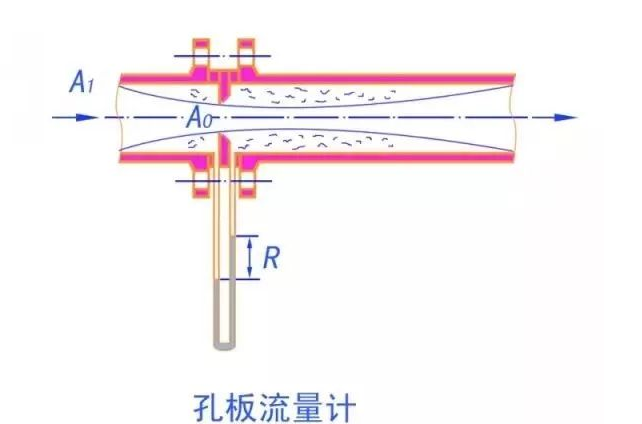

孔板流量计特点:

1.节流装置结构易于复制,简单、牢固,性能稳定可靠,使用期限长,价格低廉。

2.应用范围广,全部单相流皆可测量,部分混相流亦可应用。

3.标准型节流装置无须实流校准,即可投用。

4.一体型孔板安装更简单,无须引压管,可直接接差压变送器和压力变送器。

转子流量计特点:

1.工业上和实验室最常用的一种流量计。

2.结构简单、直观、压力损失小、维修方便。

3.须安装在垂直走向的管段上,流体介质自下而上地通过转子流量计。

涡轮流量计特点:

1.抗杂质能力强。

2.抗电磁干扰和抗振能力强。

3.其结构与原理简单,便于维修。

4.几乎无压力损失,节省动力电耗。

电磁流量计特点:

1.双向测量系统。

2.传感器所需的直管段较短,长度为5倍的管道直径。

3.压力损失小。

4.测量不受流体密度、粘度、温度、压力和电导率变化的影响。

5.主要应用于污水处理方面。

涡街流量计特点:

1.结构简单,牢固,无可动部件,可靠性高,长期运行可靠。

2.安装简单,维护十分方便。

3.检测传感器不直接接触被测介质,性能稳定,寿命长。

4.输出是与流量成正比的脉冲信号,无零点漂移,精度高。

5.测量范围宽,量程比可达1:10。

6.压力损失较小,运行费用低,更具节能意义。

质量流量计特点:

1.无机械传动机构,体积小,重量轻,便于维护

2.高精度。

3.内部无可动部件,稳定性好。

4.量程比宽,大大优于其他传统仪表。

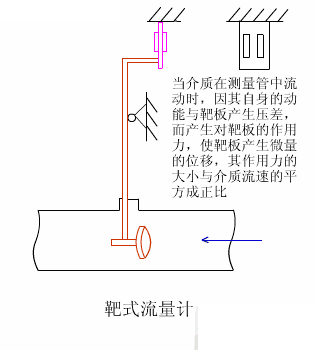

靶式流量计特点:

1.整台仪表结构坚固无可动部件,插入式结构,拆卸方便。

2.可就地采用干式标定方,即采用砝码挂重法。

3.具有一体化温度、压力补偿,直接输出质量或标方。

4.可根据实际需要更换阻流件(靶片)而改变量程。

5.抗震动性强,一定范围内可测脉动流。
