一、强电概念
强电这一概念是相对于弱电而言。强电与弱电是以电压分界的,工作电压在交流220V以上为强电,以下为弱电。
强电一般指交流电电压在 24V以上。如家庭中的电灯、插座等,电压在 110~220V。家用电气中的照明灯具、电冰箱、电视机、音响设备(输入端)等用电器均为强电电气设备。
强电范畴:电力工程(10KV以上)供配电工程(10KV/380V/220V)均属于强电。强电设备有:高压断路器、高压柜、变压器、插座等等。这些设备的特点是工作电压在220V以上。

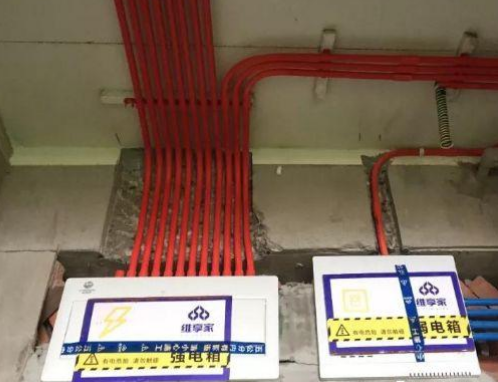

二、什么是强电箱
强电箱,就是配电箱了。配电箱里面的电压一般为380/220V,用于电能配送,下面可带照明灯、风机、水泵等各种电气设备。民宅入户的开关箱就是配电箱的一种。
三、什么是配组
配组就是:将电池容量相近,电池电压相近的几块电池串联使用。
四、强电的区分
(1)强电不等于动力用电。强电很多都用于动力,比如电机、空调和电梯,但强电也用于电脑、电视等设备的供电。再比如电动车的动力是12V蓄电池,也不能叫强电。
(2)不能以频率或交直流来分界。比如800KV直流输电,必须属于强电。
(3)不能以电流大小来分界。很多高压设备的工作电流可以很小,而通信电源却是低压大电流。
五、强电的分类
电子类人们习惯分为强电(电力)和弱电(信息)两部分。两者既有联系又有区别,一般来说强电的处理对象是能源(电力),其特点是电压高、电流大、功率大、频率低,主要考虑的问题是减少损耗、提高效率,弱电的处理对象主要是信息,即信息的传送和控制,其特点是电压低、电流小、功率小、频率高,主要考虑的是信息传送的效果问题,如信息传送的保真度、速度、广度、可靠性。
一般来说,弱电工程包括电视工程、通信工程、消防工程、保安工程、影像工程等等和为上述工程服务的综合布线工程。弱电是针对强电而言的。强电=(380/220)、高压不管。
六、强电的用途
在电力系统中,36v以下的电压称为安全电压,1kv以下的电压称为低压,1kv以上的电压称为高压,直接供电给用户的线路称为配电线路,如用户电压为380/220v,则称为低压配电线路,也就是家庭装修中所说的强电(因它是家庭使用最高的电压)。
强电一般是指交流电电压在24V以上。如家庭中的电灯、插座等,电压在110V~220V。家用电气 中的照明灯具、电热水器、取暖器、冰箱、电视机、空调、音响设备等用电器均为强电电气设备。

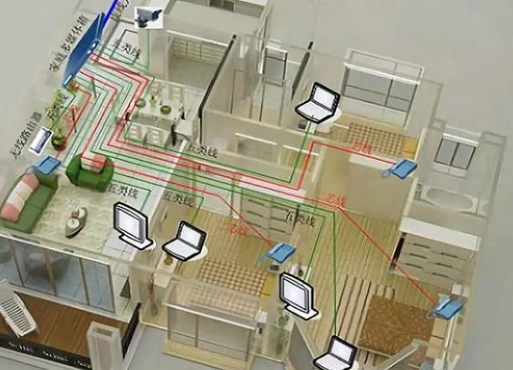

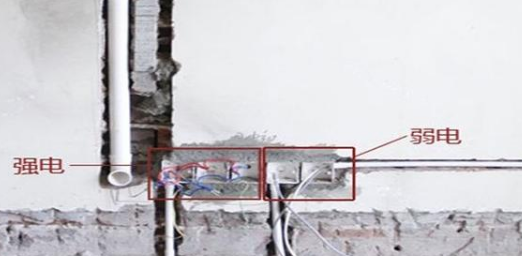

七、强电与弱电的区别
强电一般指的是建筑电力安装,照明、插座、配电房,根据各国的标准不同,基本上施工的都是110V或220的电力设备、管线安装。
弱电是指消防、智能化等工种,一般安装的设备用电基本是低压电,包括,消防、网络、广播、楼宇对讲、监控安防、楼宇自动控制等等。
八、强弱电设计要点
1. 是否需要整改户内的强电设计
新买的房子,原来就有强电配电了,会认为不需要整改强电设计,甚至认为提出整改建议是意图增加装修投入,比如说:
我家才新买的房子,原来就有强电配电,也是大型专业的设计单位做的设计,还有必要重新整改吗?你不是在坑我吧?
如果遇到用户对这个方面的疑问我们可以这样给解释说明:如果房子属于自用并且装修投资稍微有点宽裕的情况下,这个有必要。理由如下:
(1)通常情况下,建筑电气设计师的所有住宅配电设计都基于行业标准的相关规定,在满足规范要求的前提下,也尽量满足建设方对于节省成本的各种要求。
(2)通常情况下,对于住宅项目,在大部分知名设计院里并不是值得重视的设计项目(相对于大型公共建筑),所以负责住宅户型大样图(电气设计图的非核心部分)的配电设计和制图的设计人员多数为年轻设计师甚至实习生。
(3)初期做配电设计时,条件图仅仅是建筑(或室内)专业提供的一般家具布置图。这种家具布置设计并不会适合所有的住户,那么对应的配电设计更是如此,都是按照常规的想法去考虑所有用电设备的安装位置。
(4)部分建设方所使用的各种电气设备元件,暗埋在墙内的电线电缆是何种等级的产品,是否优劣,我们一般无从得知。
(5)老房子重新装修就更加需要整改,甚至完全重新做,过去的建筑建设标准出于安全和经济等种种理由,已经被淘汰。
2. 关于户内配电箱系统的设计
这个就是我们一般所说的配电系统,比如供电设备回路如何划分,需要使用多大的(保护)开关,需要使用什么规格的电线,这是配电的核心,直接关系到用电安全。

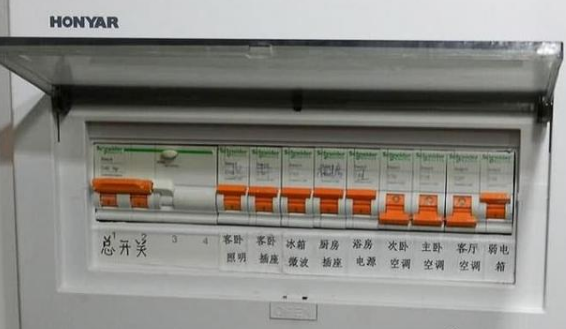

首先看一个典型的配电箱系统图,主要目的是让各位看官先了解一下回路划分:
典型配电箱系统图
(1)如何知道原设计时自己的户型预留了多少的电量?
注:电源引入一般由楼层或区域的前端电表箱引来

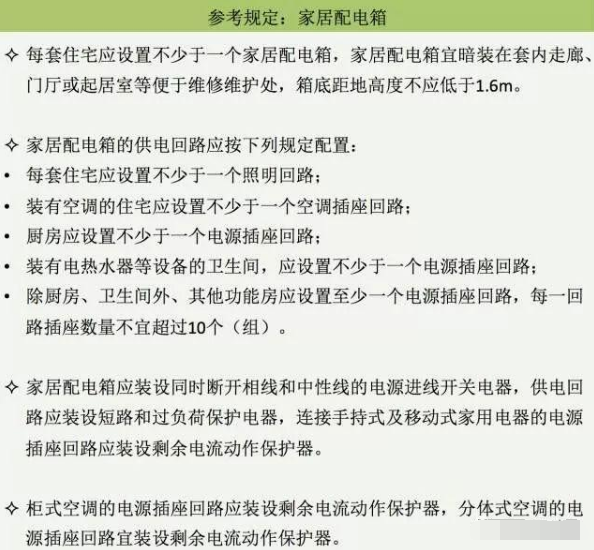

(2)家居配电箱的相关规定
注意留意其中供电回路的规定配置
另,建议单排家居配电箱暗装时箱底距地宜为1.8m,双排家居配电箱暗装时箱底距地宜为1.6m, 家居配电箱明装时箱底距地应为1.8m。
(3)回路划分建议
①厨房插座单独回路供电;
②照明:一般合并设置一个回路即可,一个照明回路不应带超过25盏灯,如有分区控制需求,可设多个回路;
③空调设备:各自单独回路供电;
④建议卫生间插座单独回路供电;
⑤其他插座回路:可以根据布线的方式和插座设置数量划分回路。一个回路不宜超过10个插座。如果有多台电脑,一个回路不宜超过5台电脑。当有其他大型用电设备时,可另行增加回路;
⑥备用回路:一到两路。
(4)配电箱内开关电器选择
①安装入户电源是三相380V还是单相220V以及户型总用电负荷选择配电箱总开关;
一般不大于150㎡的户型多为单相供电,使用32A( 4kW) 或63A(=4kW) 2P 微型断路器及相应额定电流的自复式过、欠压保护器,同时建议安装In为(标称放电电流)3kA的II类电涌保护器,以保护家中的电子设备免遭雷电侵害。
②所有出线回路都应选择带漏电保护的开关,以防发生触电漏电危险;
③开关额定电流大小选择:
常用的选择为:
照明回路:10/16A 带漏电保护的C型微型断路器(一位宽度);
一般插座回路:16A或20A(建议)带漏电的C型微型断路器(一位宽度);
厨房插座回路:20A或25A 带漏电的C型微型断路器(一位宽度);
空调插座回路(各自单独回路供电):16A/20A/25A带漏电的C型微型断路器(一位宽度);
卫生间插座回路:20A或25A带漏电的C型微型断路器(一位宽度);
这里顺便提一下, 请务必确认与供电线路载流量、负载工作电流匹配。
(5)电线和套管选择以及敷设方式
①建议选择阻燃铜质BV电线,标注ZC表示阻燃等级C;
②电线规格:按照电流的载流量选择,通常 16A开关配合2.5mm2 BV电线,20A(25A)开关配合4mm2 BV电线,32A开关配合6mm2电缆,40A开关配合10mm2电缆;
③保护套管:通常情况下PVC即可。这里提醒大家注意一下套管的厚度和质量 (户内配电线路布线可采用金属导管或塑料导管。暗敷的金属导管管壁厚度不应小于1.5mm,暗敷的塑料导管管壁厚度不应小于2.0mm);
④ 电线的敷设方式,通常情况下: WC:暗敷设在墙内 CC:暗敷设在顶棚内 ACC:暗敷设在不能进入的顶棚内 FC:暗敷设在地面内 SCE:吊顶内敷设,要穿金属管
⑤电线中,相线/零线/控制线应各自以统一颜色区分,保护线用黄绿双色线;
⑥电线穿管选择表,以防工人施工时再同一套管中穿入过多电线,影响电流载流量的传输,比如说PC20套管最多能套6根单芯2.5mm2的BV电线,PC20管最多能套5根单芯4mm2的BV电线。
