方格网土方计算,你会吗

所以,方格网土方计算需计算出挖方和填方的各自体积,再对比挖方和填方工程量,分析需要取土还是余土外运,以达到土方平衡的目的。

下面通过这个简单案例模拟,来帮助大家更好地理解:

准备工作

第1步:

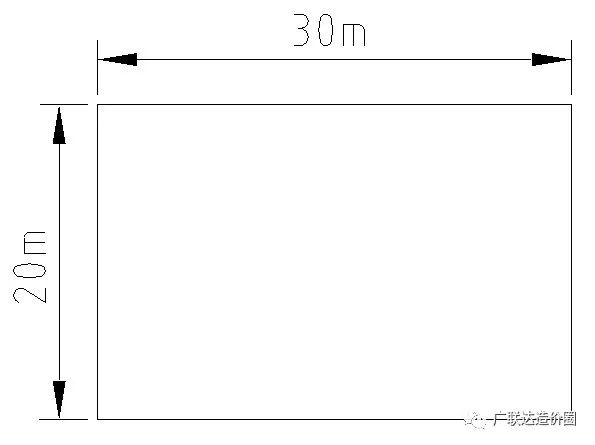

按场地的长和宽画一个方格网的外边框。整个方格网的长和宽要基本上等于场地的长和宽,数据越接近,计算结果越精确。

第2步:

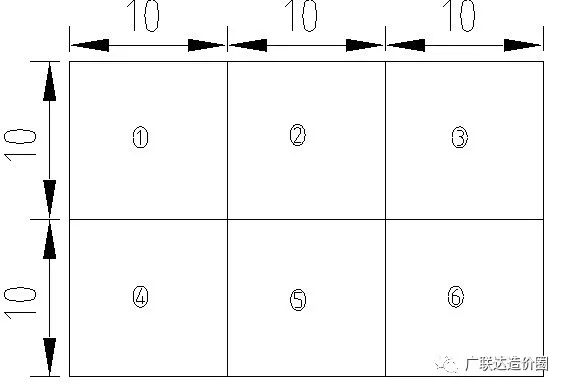

划分方格、填写方格编号。通常,以10-40m为一个方格的边长,地面高低起伏较大的一般选用10m、20m,高低起伏较小的则选用30、40m,边长越小,计算结果越精确。

第3步:

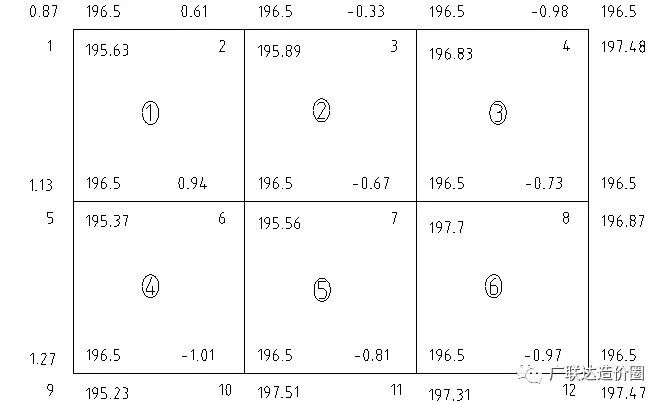

按上图的形式,填写地面原始标高(可以由测量标高的现场技术人员填写);填写设计标高;填写施工高度(施工高度=设计标高-原始标高,负值表示设计标高原始标高,需要挖方,正值表示设计标高原始标高,需要填方);填写角点编号。

计算零点、划分挖、填方

第1步(也是最关键的步骤):

求出零点。零点存在于相邻角点的施工高度数值为一正一负的情况,表明此方格中既存在挖方,又存在填方,零点是挖与填的的分界点,即零点处既不用挖方,也不用填方。

零点计算公式:零点距一端角点的距离=一端角点施工高度的绝对值(一端角点施工高度的绝对值+另一端角点施工高度的绝对值)方格边长。

如果没有理解,带你计算一遍,以便你搞定它。

此案例中存在零点的边线有:2-3、6-7、9-10、6-10(X方向和Y方向均需列出)

2-3之间零点:零点距角点2的距离为0.61(0.61+0.33)10=6.49m,那么零点距角点3的距离即:10-6.49=3.51m

6-7之间零点:零点距角点6的距离为0.94(0.94+0.67)10=5.84m,那么零点距角点3的距离即:10-5.84=4.16m

9-10之间零点:零点距角点9的距离为1.27(1.27+1.01)10=5.57m,那么零点距角点3的距离即:10-5.57=4.43m

6-10之间零点:零点距角点6的距离为0.94(0.94+1.01)10=4.82m,那么零点距角点3的距离即:10-4.82=5.18m

第2步:

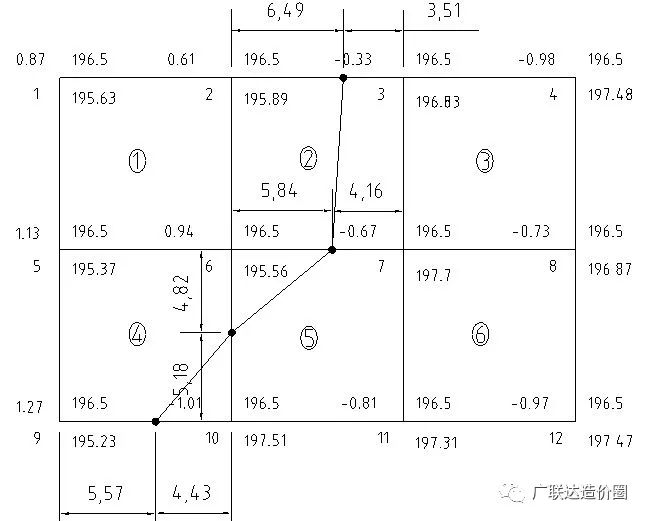

标出每个零点,把每个方格内的零点连线,并标注上刚刚计算的零点距每个角点的距离。

第3步:

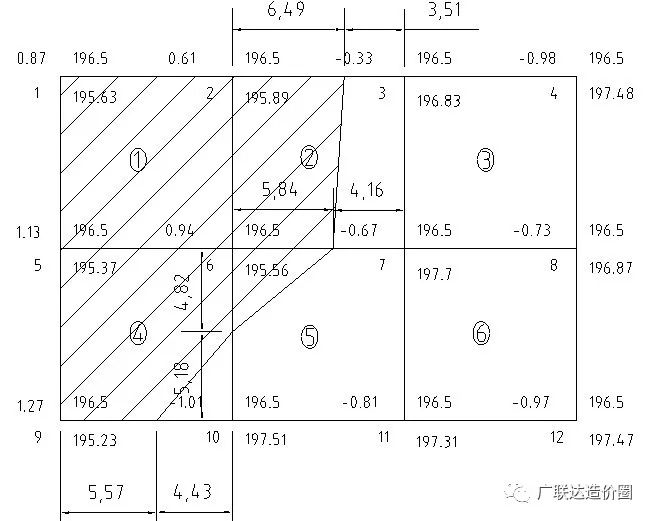

为方便计算,将挖方处打上阴影。正值为挖方、负值为填方(在第一点的第3步已经提过一次)。

开始计算

由图可见,场地已由零点线不仅将挖方和填方区分开,而且将场地划分为正方形、五边形、梯形和三角形。无论何种图形,只要先求出每个图形的平均施工高度,再乘以图形面积即可。

对大家来说,图形面积的计算就是轻而易举的事情了!

第1步:计算挖方

①号方格(正方形)

挖方平均高度:

(0.87+0.61+1.13+0.94)4=0.89m

V挖=100.89=89m

②号方格(梯形)

挖方平均高度:

(0.61+0.94+0+0)4=0.39m

[注:绝不是(0.61+0.94)2,需要把图形所有角点的数值都平均才是正确的]

V挖=0.5*(6.49+5.84)*100.39=24.04m

④号方格(五边形)

挖方平均高度:

(1.13+1.27+0.94+0+0)5=0.67m

V挖=(10-0.5*4.43*5.18)0.67=59.31m

⑤号方格(三角形)

挖方平均高度:

(0.94+0+0)3=0.31m

V挖=0.5*4.82*5.840.31=4.36m

挖方汇总:89+24.04+59.31+4.36=176.71m

第2步:计算填方

②号方格(梯形)

填方平均高度:

(0.33+067+0+0)4=0.25m

V填=0.5*(3.51+4.16)*100.25=9.59m

③号方格(正方形)

填方平均高度:

(0.33+0.98+0.37+0.67)4=0.59m

V填=100.59=59m

⑤号方格(五边形)

填方平均高度:

(0.67+1.01+0.81+0+0)5=0.5m

V填=(10-0.5*5.84*4.82)0.5=42.96m

⑥号方格(正方形)

填方平均高度:

(0.67+0.73+0.97+0.81)4=0.8m

V填=100.8=80m

填方汇总:9.59+59+42.96+80=191.55m

第3步:计算取土或运土

本案例填方量>挖方量,说明挖方量不足以填方,需要取土来弥补,取土工程量为191.55-176.71=14.84m。

如果填方量<挖方量,说明挖方量用于填方后还有剩余,需要余土外运。

到这里,整个场地平整的土方量就已经全部计算完成了,可能大家会有一些疑问,在此特别整理了3个问题:

问题1:一定要选取10-40m为一个方格的边长吗?

回答:不一定,选择几米都是可以的,10-40m只是比较常用的数据,方格网土方的计算只是为了让工程量相对精确,而没有绝对精确,边长越小,工程量越精确,但也更加费时费力。

问题2:场地的边长不是10m的倍数,如果方格边长定为10m的倍数,会多算或少算几米?

回答:两个解决方法,方格边长不是必须选择10的倍数,可以定为场地总长或总宽的公约数,或者方格边长依然定为10的倍数,多余的部分由测量人员单独测量标高,单独算一下工程量。

问题3:这样一步一步计算是否太过于繁琐,算一个这样模拟的小项目都要半天,大的项目岂不是要好多天?

回答:如果已经熟练掌握了方格网土方的原理,那么将它编一个含有公式的EXCEL计算表格应该不是难事儿了,这样只要输入数据就可以计算出工程量了。
