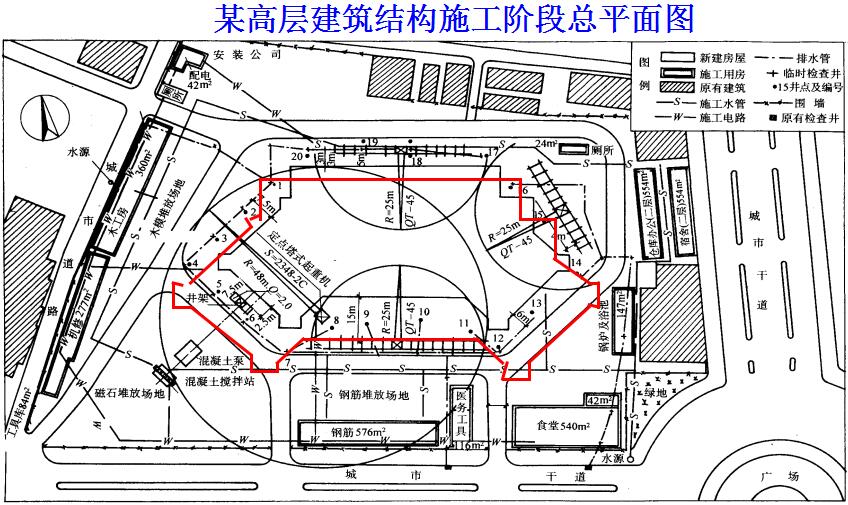

施工现场布置图设计九大要点

一、概述

(一)编制意义

1.是安排布置现场的依据;

2.是有计划、有组织和顺利施工的重要条件;

3.是文明施工、加强现场管理的基础;

4.是提高效率、加快进度、取得良好效益的保证。

(二)要求

1.分阶段绘图―-不同施工阶段,布置内容不同

2.要考虑各施工阶段的变化和发展需要-―水电管线、道路、房屋、仓库不要轻易变动;

3.土建与设备安装共同协商,防止相互干扰;

4.比例:一般1:200~500。

二、设计内容

1.已建、拟建的建筑物、构筑物及管线;

2.测量放线标桩、地形等高线;

3.垂直运输机械的位置、开行路线、控制范围;

4.构件、材料、加工半成品及施工机具的堆场;

5.生产、生活临时设施(搅拌站、输送泵站、加工棚、仓库、办公、道路、水电管线,宿舍、食堂、消防及安全设施等);

6.必要的图例、比例尺,方向及风向标记。

三、设计依据

原始资料:自然条件、技术经济条件;

建筑设计资料:总平面图、管道位置图等;

施工资料:施工方案、进度计划、资源需要量计划、业主能提供的设施;

技术资料:定额、规范、规程、规定等。

四、设计原则

1.布置紧凑,少占地;

2.缩短运距,避免二次搬运;

3.尽量少建临时设施,减少费用;

4.临时设施的布置要方便生产和生活;

5.要符合劳动保护、安全、防火、文明施工等要求。

经过多个方案比较,找出最合理、安全、经济、先进的布置方案。

五、设计的步骤与要求

(1)场地基本情况

1、 场地的形状尺寸;

2、已建和拟建建筑物或构筑物;

3、已有的水源、电源及水电管线、排水设施;

4、已有的场内、场外道路,围墙;

5、施工需予以保护的树木、房屋及其它设施等。

六、起重及垂直运输机械的布置

1.起重机的布置

位置、开行路线或塔道、控制范围、有关数据。

2.固定式垂直运输设备

(1)井架、门架、外用电梯位置:

使地面及楼面上的水平运距最小或运输方便;

减少砌墙时留槎和以后的修补工作;

应避开塔吊搭设,保证施工安全。

(2)卷扬机的位置:

应尽量使钢丝绳不穿越道路;司机视线好;

距井架或门架的距离不宜小于15m,且不小于吊盘上升的最大高度;距拟建工程也不宜过近;

距前第一个导向滑轮不得小于卷筒长度的20倍

七、布置运输道路

1.形状:环状、U 状;

2.路面宽度:单车道3.5~4m,双车道5.5~6m,两侧设排水沟;

3.转弯半径:单车道9~12m,双车道7m;

4.高度:路面高于场地100~150mm,雨季起脊。

(四)搅拌站、加工棚和构件、材料的布置

考虑运距、面积尺寸、间距、位置、数量

八、临时房屋

要求:

面积据进度计划中高峰期人数及面积定额确定;

生产性、生活性适当分开;

使用方便、不妨碍施工;

尺寸适当;

符合安全防火要求。

九、布置水电管网

1.施工水网

(1)管线的布置

要求:

1) 宜枝状布置,长度最短,通到各主要用水点

2)宜暗埋,在使用点引出,并设置龙头及阀门

3)管线不得妨碍在建或拟建工程,转弯宜为直角

(2)消火栓

应与主管相连,管径不小于100mm ;

消火栓间距不大于120m ,每5000m2现场不少于一个;

消火栓距房屋5~25m,距路边不大于2m,最好在转弯处;

周围3m之内不能有任何堆物,并设置明显标志。

(3)水泵的选择

高层施工,应在地面设蓄水池和高压水泵(按管径和排水扬程选择),各层设消火栓。

(4)地面水和地下水的排除

2、施工供电布置

1) 线路宜布置在围墙边或路边,架空设置时电杆间距25~35m,高度为4~6m,距建筑物或脚手架不小于4m,距塔吊所吊物体的边缘不小于2m。

2) 不能满足上述要求或在塔吊控制范围内,宜埋设电缆,深度不小于0.6m,电缆上下均需铺50mm厚细砂,并覆盖砖等硬质保护层后再覆土,穿越道路或引出处须加设防护套管。

3) 各用电器应单独设置开关箱。开关箱距用电器不得超过3m,距分配电箱不超过30m。

4)变压器:现场边缘高压线接入处,远离交通要道口,四周铁丝网围住。
