风机盘管的结构、接线方式、安装与常见故障

一、风机盘管简介

风机盘管是水系统中央空调末端设备,用于舒适性空调使用。主要由换热器,风机等组成,其工作原理是由两个循环系统构成:风循环和水循环。

水循环是中央机房过来的冷水(热水)经过水管在换热器内循环。

风循环是机组内不断的再循环所在房间的空气,使空气通过冷水(热水)盘管后被冷却(加热),以保持房间温度的恒定。

风机盘管可按如下形式分类:

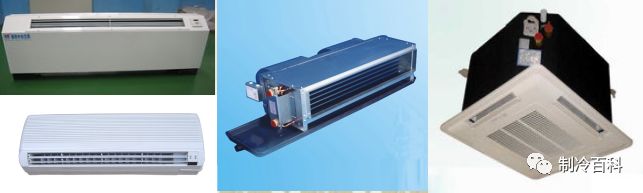

结构型式分:卧式、立式、卡式、壁挂式、地板式

安装型式分:明装和暗装;

进水方位分:为左式、右式;

按照排管数量 :两排管、三排管

按制式:两管制、四管制

风机盘管所说的几排指的是风机盘管表冷器铜管的排数,一般的二排就是铜管两排,每排8根,一共16根铜管;三排就是铜管三排,每排8根,一共24根铜管。铜管的根数越多,制冷效果越好。

两管制:普通风机盘管夏季走冷水制冷,冬季走热水制热。

四管制:多用于一些比较豪华场所,可以同时走热水和冷水,即可以根据需要有的房间制冷,有的房间取暖 。

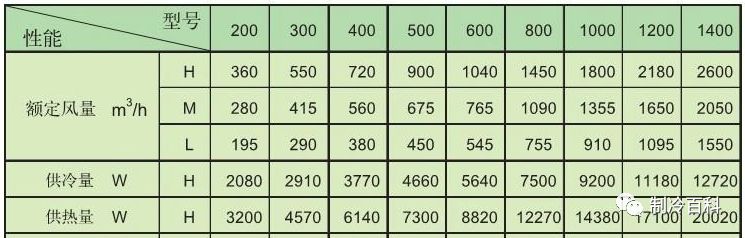

根据国家标准GB/T 19232-2003的规定,风机盘管的型号和参数如下:

第一列是型号;

第二列是风量;

第三列是制冷量;

第四列是制热量 ;

二、风机盘管的结构

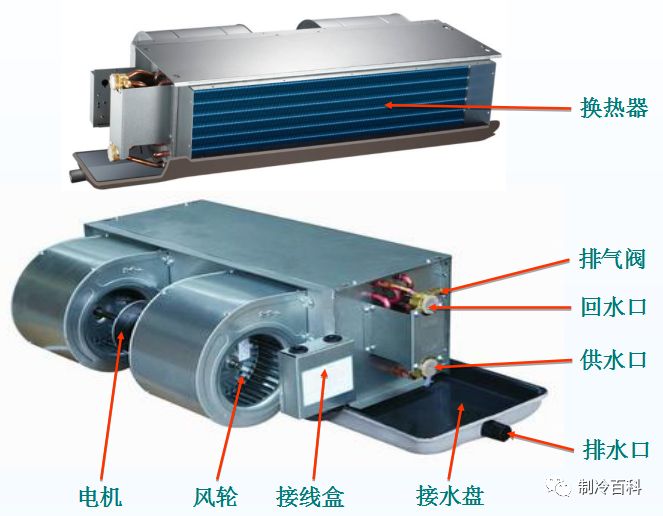

风机盘管主要由风机、换热盘管、接水盘、机壳组成。

换热盘管一般是采用铜管串铝翅片,铜管外径为10~16mm,翅片厚度约0.15~0.2mm,间距2.0~3.0mm;

风机一般采用双进风前弯形叶片离心风机,电机采用电容式4极单相电机、三档转速、机壳和凝水盘隔热;

接水接盘作用是接纳盘管上不断凝结出来的水滴,由接水接管排出室外。

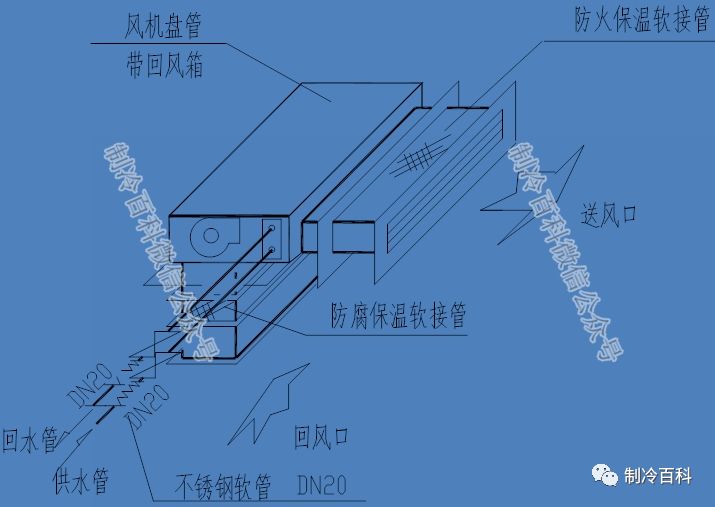

接管图

三、风机盘管的3种接线方式

电动二通阀的接线图:

(普遍二管制二通阀的接线图)

红线为220V火线(L)直接接入温控器火线接口;

蓝线为零线(N),盘管、二通阀、温控器串联;

绿、棕、黄、分别对应温控器接入风机盘管高中低档位;

图中黑线为二通阀火线接入温控器开路接口;

控制线为6色1.0平方的国标线。

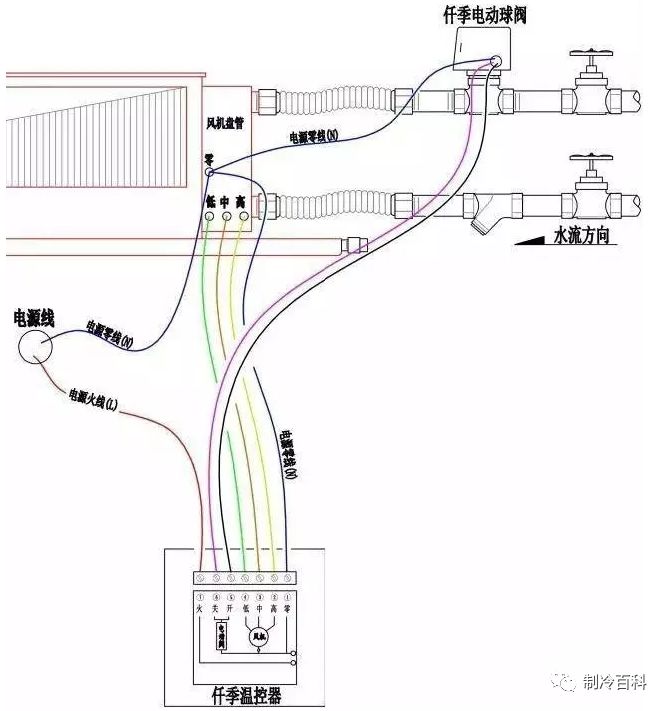

电动球阀接线图:

(电动球阀与温控器的接线图)

红线为220V火线(L)直接接入温控器火线接口;

蓝线为零线(N),盘管、二通阀、温控器串联;

绿、棕、黄、分别对应温控器接入风机盘管高中低档位;

图中黑线为二通阀火线接入温控器开路接口;艳红线为二通阀接入温控器关路接口;

控制线为7色1.0平方的国标线。

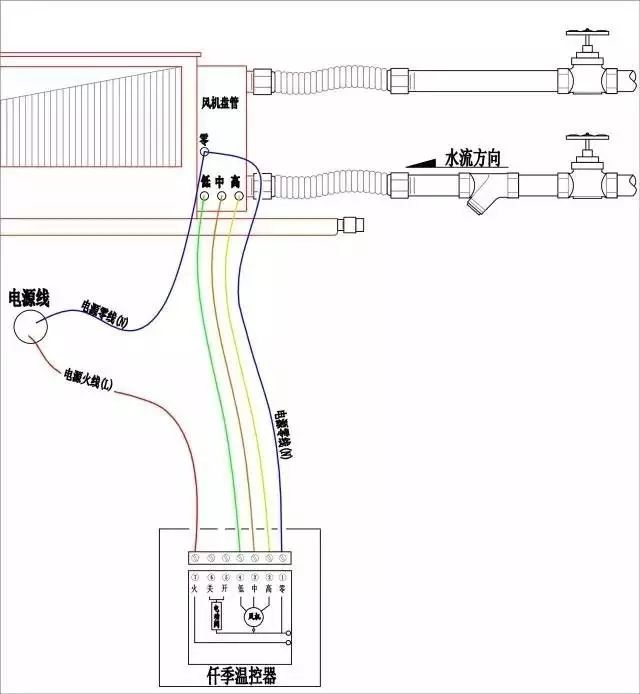

不装电动二通阀的接线图:

(未安装二通阀的温控器接线图)

红线为220V火线(L)直接接入温控器火线接口;

蓝线为零线(N),盘管、温控器串联;

绿、棕、黄、分别对应温控器接入风机盘管高中低档位;

控制线为5色1.0平方的国标线;

以上接法仅能调节盘管风速,温度无法控制空调冷冻水的开、关。

四、风机盘管的安装

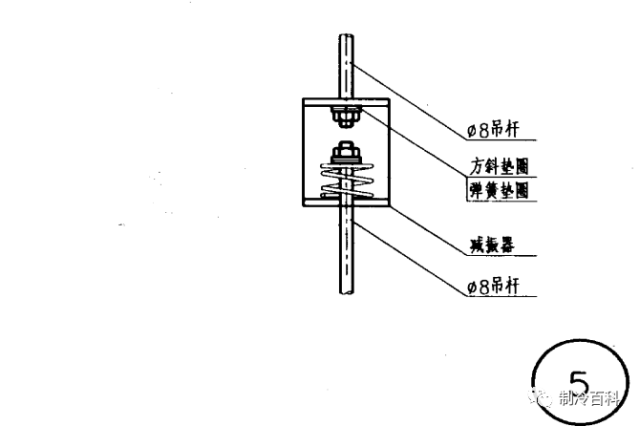

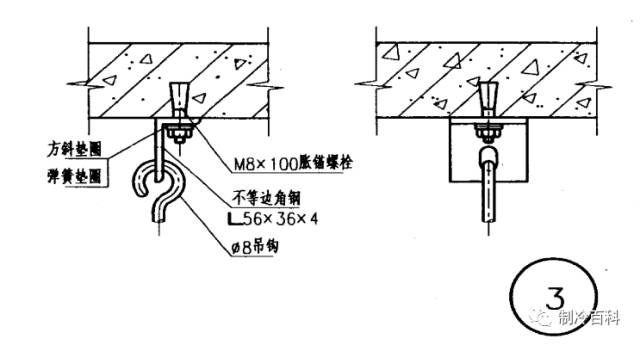

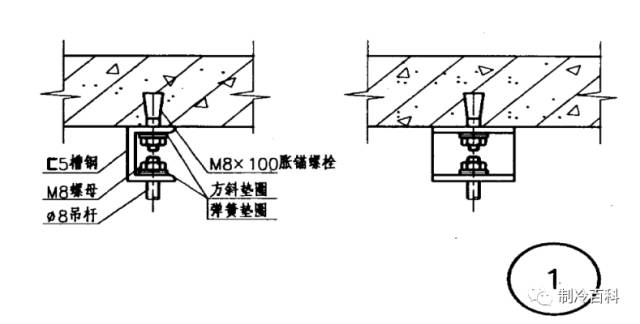

卧式风机盘管吊杆与楼板固定的节点:

五、风机盘管机组的常见故障及排除方法

风机盘管,空调水系统
